國產高性價比太赫茲離軸反射鏡 THz橢圓面反射鏡 THz螺旋相位片太赫茲元件

這真不是您需要的產品？
品　　牌：
維爾克斯光電

直接提問 | 回首頁搜
出廠價：
2000

主要規格：
0.1~30THz

用　　途：
搭建太赫茲光路

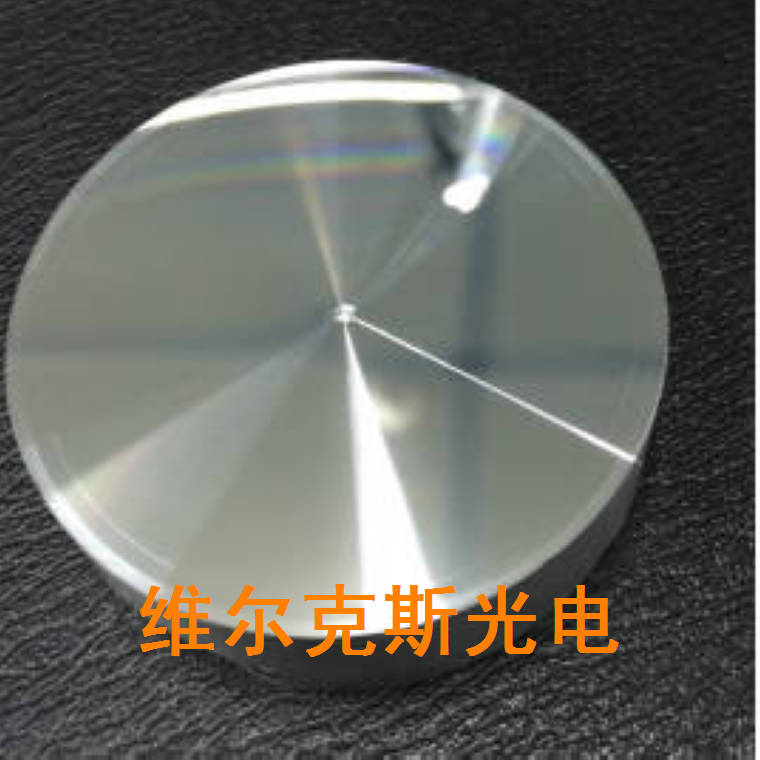

國產高性價比太赫茲離軸反射鏡 THz橢圓面反射鏡 THz螺旋相位片太赫茲元件?？商娲鶷Horlabs太赫茲光學元件，THz光學元件，太赫茲搭光路，搭建THz光路維爾克斯光電專業提供搭建太赫茲光路所需的太赫茲光學元件，例如：太赫茲離軸反射鏡、橢圓面反射鏡、螺旋相位片、THz高/低/帶通濾波片、THz偏振片、THz衰減器、THz窗口片、THz透鏡、THz消色差偏振轉換器、THz分光片、THz反射鏡和THz衍射光學元件等。維爾克斯光電自主生產銷售各種THz光學元件，包括：太赫茲離軸反射鏡、太赫茲橢圓面反射鏡、太赫茲橢球鏡、太赫茲平面反射鏡和THz螺旋相位片。太赫茲波是指頻率在0.1THz到10THz范圍的電磁波，波長大概在0.03到3mm范圍，THz波（太赫茲波）介于微波與紅外之間，也可以稱為THz射線（太赫茲射線）。太赫茲的頻率很高，所以其空間分辨率也很高；又由于它的脈沖很短（皮秒量級）所以具有很高的時間分辨率。太赫茲成像技術和太赫茲波譜技術由此構成了太赫茲應用的兩個主要關鍵技術。八十年代以來，太赫茲的獨特性逐漸被人們挖掘，其給通信（寬帶通信）、雷達、電子對抗、電磁武器、天文學、醫學成像（無標記的基因檢查、細胞水平的成像）、無損檢測、安全檢查（生化物的檢查）等領域帶來了深遠的影響。目前太赫茲波的應用主要包括：THz時域光譜技術、THz成像技術、太赫茲安全檢查、太赫茲雷達、太赫茲通信、太赫茲生物醫學。這些應用都需要搭建太赫茲光路(THz光路)。太赫茲光路的搭建，一般需要用到飛秒激光器、太赫茲天線和快速掃描延遲線，還有可能用到激光耦合、單模光纖色散補償、光程差匹配和示波器數據采集等附件，從而測試并分析實時變換的太赫茲時域信號和頻域信號。 THz離軸反射鏡粗糙度：目前做到9.3nm，還可以繼續降低，可做到5nm以內；面型R：可做到0.01%；面型RMS值：可做到34nm（λ/19）；口徑：可做到10mm~100mm范圍。可根據客戶要求指標定制現有產品：口徑60mm； R236.8mm；測得數據： Ra=9.3nm，R236.8346mm，面型RMS=33.5nm。型號口徑mm 離軸角度（度）厚度mm 反射焦距mm 母線焦距mm OXD0A9-T20-F1 12.7 90 20 15 7.5 OXD1A9-T32-F2 25.4 90 32 50.8 25.4 OXD2A9-T63-F1 50.8 90 63 101.6 50.8 OXD1A4-T20-F4 25.4 45 20 101.6 86.7 OXD2A1-T20-F6 50.8 15 20 381 374.5 OXD3A4-T45-F2 76.2 45 45 152.4 130.1 OXD3A3-T30-F5 50.8 30 30 254 237 其他規格可定制：Ra=9.3nm，R236.8346mm，面型RMS=33.5nm THz橢圓面反射鏡設計結構參數： X方向半徑9.1mm； Y方向R＝18.2mm，K＝1；面型偏差RMS小于158nm；粗糙度RMS小于17.5nm。產品規格：粗糙度Ra=4nm X方向：設計值9.1，擬合最接近值為9.35，且在9.35的時候RMS值為394nm。圖紙要求9.1±0.075，RMS要求小于158nm，均不符合要求。 Y方向：設計為R＝18.2，K＝1，擬合后R＝16.85，K＝0.98，RMS=95.6nm 太赫茲螺旋相位片產生太赫茲波渦旋，用于光微操控、量子信息等口徑50mm，適用波長30um~1mm，拓撲荷數1~32 高度172.5um，連續變化材料PE等高分子聚合物其他波長及指標可用戶根據需求定制標準品選項：粗糙度Ra=11，高度差171.3um 型號口徑mm 頻率厚度mm 拓撲荷數材料 SPD5W3-T10-F1 50 3.1THZ 10 1 PE SPD5W3-T10-F1 50 3.1THZ 10 2 PE SPD5W3-T10-F1 50 3.1THZ 10 3 PE SPD5W3-T10-F1 50 3.1THZ 10 4 PE SPD5W3-T10-F1 50 3.1THZ 10 5 PE SPD5W3-T10-F1 50 3.1THZ 10 6 PE SPD5W3-T10-F1 50 3.1THZ 10 7 PE 其他規格可定制
