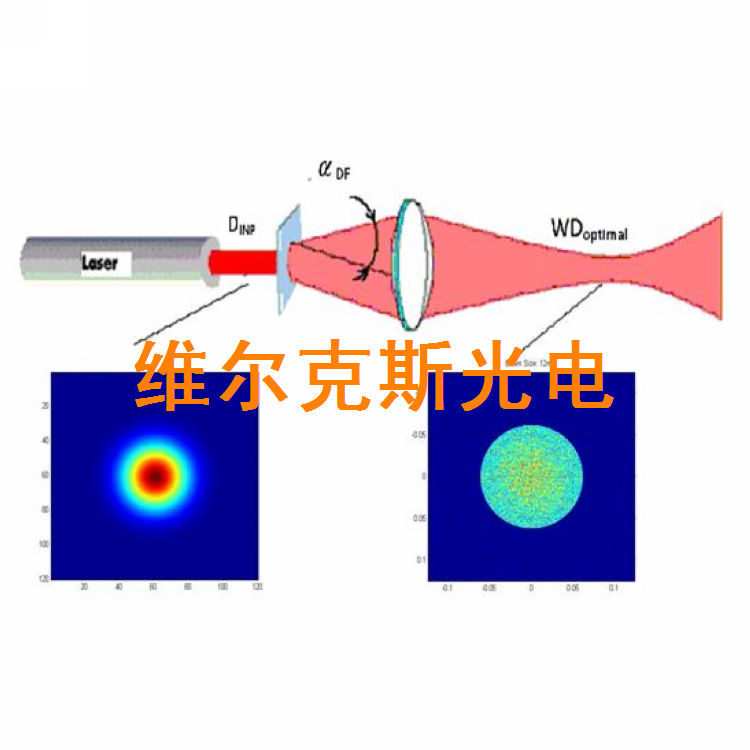

- 維爾克斯光電提供Holoor激光均勻片 光束均勻化器 光束均勻化元件 光束勻化片。激光均勻片可以將單模激光或多模激光轉化為一個特定形狀的均勻光斑，光斑能量的分布具有高度的均勻性，光斑形狀可以為圓形、正方形、直線、長方形、六邊形、橢圓形等形狀。激光均勻片是獲得高質量均勻激光光斑的重要工具。 Holoor公司所生產的激光均勻片能夠在保證光斑均勻性的同時，依然能實現銳利的邊界和保證高的光能利用率。 激光均勻片的材料一般可以選擇熔融石英、塑料、玻璃，適用的波長范圍為193nm~10.6um，激光勻化DOE的表面微結構臺階數可設計成2階、4階、8階、16階，DOE元件的尺寸范圍2mm~100mm。DOE可鍍增透膜，整體衍射效率達到75% - 98%。 Holo/Or激光均勻片的特點 適用于單模激光和多模激光 DOE的材料為石英、玻璃和塑料，其中石英最為常用 可以實現任意光斑形狀 優異的光斑均勻性、銳利的光斑邊界 準確的光斑發散角，發散角范圍從毫弧度到41°（mrad~ 41deg） Holo/Or激光均勻片的應用領域 激光勻化片主要應用在激光加工和醫療美容行業，具體應用如下 金屬焊接等 激光材料處理：激光穿孔，燒蝕，劃片，打標，切割和焊接 激光測試，檢測等 激光醫療，激光祛斑，醫療美容 Holo/Or激光均勻片可以直接使用或結合聚焦鏡使用，直接使用的話可以得到在一定范圍內得到任意發散角圖案。如果配合聚焦鏡使用，可以在焦平面內得到所需光斑的大小的衍射圖案。 Holo/Or激光均勻片最后輸出的光斑質量和輸入激光的參數有很大關系，大體上，我們可以將激光分為兩種： 1. M2<5的單模激光器，其相干性很好，在這種情況下，能實現很陡峭的邊界，勻化效果較好，不過不是絕對的均勻（有少量波紋）。對于光束質量較好的入射激光，勻化片一般還會出現0級衍射的極大點，即在目標光斑的正中心產生一個亮點。 2. M2>5的激光器，這時入射激光通常為發散角較大或者的多模激光，而不是一個近高斯的光束。這種情況下，勻化器得到的光斑均勻性會大大加強，得到一個非常理想的平頂，完全消除波紋，同時邊界的過渡區會拉長，表現為邊界不再陡峭/銳利 單模激光，高斯光束 多模激光 圖案精確性 好 好 均勻性 均勻性較好，有暗斑 好 邊界 非常銳利 M2越大，邊界越寬 效率 可以設計 可以設計 零級亮點 非常敏感，明顯 幾乎沒有 Holo/Or高均勻性激光均勻片（High homogeneity, HH Diffuser） 0級中心亮點的問題困擾著很多客戶，國內的產品一般都不能很好地客服這個問題。 為了解決激光均勻片的0級中心亮點問題，Holoor推出了一套高均勻性激光勻化片。其采用雙衍射面的方案，用第一個衍射面降低入射激光的相干性，第二個衍射對激光進行擴散，這樣就能夠得到具有更高的均勻性和更低的的零階效應。使M2<5的單模激光也能得到非常好的勻化效果，使激光勻化DOE滿足各種入射激光光束的要求。 應用實例-對光纖輸出的激光進行勻化 激光器輸出的激光耦合到多模光纖中，通過聚焦透鏡和激光擴散器在遠場或者在焦平面上實現均勻的強度分布。由于光纖便于集成到各種機械機構中，這就為激光勻化片的應用帶來極大的方便。 輸出模式的數量與光纖長度、纖芯直徑成正比。光纖的輸出模式將會通過衍射勻化，在焦平面上得到一個非常好的平均輸出均勻。 激光均勻片的選型 設計激光均勻片這一類型的DOE首先需要知道如下激光參數 激光波長和M2 輸出光斑圖形 輸出光斑發散角θ Holoor激光均勻片的標準規格 1. 1064nm激光均勻片，工作距離100mm 型號 激光波長 [nm] 角度° [deg] 光斑尺寸 [mm] EFL=100mm 透鏡尺寸 [mm] 激光 光斑形狀 備注 RD-222-I-Y-A 1064 0.16 0.28 15 圓形 Requires centration RD-221-I-Y-A 1064 0.16 0.28 11 圓形 Requires centration RD-245-I-Y-A 1064 0.19 0.33 12.7x12.7 圓形 High Efficiency GD-241-I-Y-A 1064 0.3 0.52 11 高斯形 高斯形 profile HM-323-I-Y-A 1064 0.3 0.52 25.4 正方形 RD-220-I-Y-A 1064 0.33 0.58 11 圓形 Requires centration HM-285-I-Y-A 1064 0.36x0.66 0.63x1.15 25.4 長方形 GD-242-I-Y-A 1064 0.5 0.87 11 高斯形 高斯形 profile RD-256-I-Y-A 1064 0.5 0.87 14.1x14.1 圓形 RD-213-I-Y-A 1064 0.5 0.87 11 圓形 requires centration HM-283-I-Y-A 1064 0.50x0.50 0.87x0.87 11 正方形 HM-200-I-Y-A 1064 0.50x0.50 0.87x0.87 11 正方形 replaced by HM-283 HM-201-I-Y-A 1064 0.50x0.50 0.87x0.87 25.4 正方形 replaced by HM-212 RD-211-I-Y-A 1064 0.5 0.87 11 圓形 replaced by RD-228 RD-247-I-Y-A 1064 0.5 0.87 25.4 圓形 M-Shape HM-263-I-Y-A 1064 0.5 0.87 11 直線 RD-228-I-Y-A 1064 0.5 0.87 11 圓形 HM-212-I-Y-A 1064 0.50x0.50 0.87x0.87 25.4 正方形 HM-307-I-Y-A 1064 0.50x0.50 0.87x0.87 25.4 正方形 High Efficiency DF-200-I-Y-A 1064 0.50x0.50 0.87x0.87 11 正方形 replaced by HM-283 RD-203-I-Y-A 1064 0.5 0.87 25.4 圓形 HM-262-I-Y-A 1064 0.5 0.87 25.4 直線 HM-288-I-Y-A 1064 0.54x0.54 0.94x0.94 38.1 正方形 HM-272-I-Y-A 1064 0.55x0.55 0.96x0.96 25.4 正方形 HM-264-I-Y-A 1064 0.60x0.60 1.05x1.05 25.4 正方形 RD-202-I-Y-A 1064 0.75 1.31 25.4 圓形 High Efficiency RD-227-I-Y-A 1064 1 1.75 25.4 圓形 RD-255-I-Y-A 1064 1 1.75 14.1x14.1 圓形 HM-289-I-Y-A 1064 1 1.75 11 直線 HM-213-I-Y-A 1064 1.00x1.00 1.75x1.75 22 正方形 High Efficiency HM-276-I-Y-A 1064 1.00x1.00 1.75x1.75 25.4 正方形 RD-231-I-Y-A 1064 1 1.75 20 圓形 RD-254-I-Y-A 1064 1 1.75 20 圓形 M-Shape ED-201-I-Y-A 1064 1.23x0.79 2.15x1.38 15 橢圓形 ED-203-I-Y-A 1064 1.23x0.79 2.15x1.38 25.4 橢圓形 ED-202-I-Y-A 1064 1.23x0.79 2.15x1.38 11 橢圓形 HM-308-I-Y-A 1064 1.35x1.35 2.36x2.36 10x10 正方形 RD-216-I-Y-A 1064 1.6 2.79 25.4 圓形 ED-207-I-Y-A 1064 1.71x0.84 2.98x1.47 25.4x25.4 橢圓形 ED-204-I-Y-A 1064 1.71x0.84 2.98x1.47 25.4 橢圓形 RH-206-I-Y-A 1064 2 3.49 11 圓形 High Homogeneity HM-281-I-Y-A 1064 2 3.49 11 直線 Requires centration RD-206-I-Y-A 1064 2 3.49 11 圓形 RH-218-I-Y-A 1064 2 3.49 18 圓形 High Homogeneity RD-204-I-Y-A 1064 2 3.49 25.4 圓形 HM-271-I-Y-A 1064 2.00x2.00 3.49x3.49 25.4 正方形 HM-203-I-Y-A 1064 2.00x2.00 3.49x3.49 25.4 正方形 replaced by HM-271 HH-211-I-Y-A 1064 2.00x2.00 3.49x3.49 25.4 正方形 High Homogeneity HH-214-I-Y-A 1064 2.00x2.00 3.49x3.49 11 正方形 High Homogeneity RD-232-I-Y-A 1064 2 3.49 11 圓形 M-Shape HM-210-I-Y-A 1064 2.00x2.00 3.49x3.49 11 正方形 replaced by HM-284 HM-284-I-Y-A 1064 2.00x2.00 3.49x3.49 11 正方形 HM-211-I-Y-A 1064 2.00x2.00 3.49x3.49 25.4 正方形 replaced by HM-271 RH-217-I-Y-A 1064 2 3.49 25.4 圓形 High Homogeneity HM-260-I-Y-A 1064 2 3.49 25.4 直線 HM-322-I-Y-A 1064 2.06x7.55 3.60x13.20 18 長方形 HH-217-I-Y-A 1064 2.06x7.55 3.60x13.20 18 長方形 High Homogeneity HM-217-I-Y-A 1064 2.06x7.55 3.60x13.20 18 長方形 HD-200-I-Y-A 1064 2.15 3.75 18 Hexagonal HH-208-I-Y-A 1064 2.75x2.75 4.80x4.80 25.4 正方形 High Homogeneity HM-208-I-Y-A 1064 2.75x2.75 4.80x4.80 25.4 正方形 ED-205-I-Y-A 1064 2.76x1.87 4.82x3.26 25.4 橢圓形 HM-327-I-Y-A 1064 3 5.24 11 直線 RD-246-I-Y-A 1064 3 5.24 15 圓形 HM-324-I-Y-A 1064 3.38x3.38 5.90x5.90 10x10 正方形 RD-252-I-Y-A 1064 3.44 6.01 15 圓形 HM-303-I-Y-A 1064 3.60x14.40 6.29x25.27 15 長方形 ED-206-I-Y-A 1064 3.80x2.92 6.63x5.10 25.4 橢圓形 HM-290-I-Y-A 1064 4.00x4.00 6.98x6.98 11 正方形 HM-291-I-Y-A 1064 4 6.98 11 直線 RH-224-I-Y-A 1064 4 6.98 15 圓形 High Homogeneity RH-220-I-Y-A 1064 4 6.98 20 圓形 High Homogeneity RH-215-I-Y-A 1064 4 6.98 25.4 圓形 High Homogeneity RD-215-I-Y-A 1064 4 6.98 25.4 圓形 RD-237-I-Y-A 1064 4 6.98 11 圓形 HM-328-I-Y-A 1064 5.00x5.00 8.73x8.73 11 正方形 HM-321-I-Y-A 1064 5 8.73 15x15 直線 RD-253-I-Y-A 1064 5.27 9.2 15 圓形 HH-215-I-Y-A 1064 5.78x1.44 10.10x2.51 15 長方形 High Homogeneity HM-320-I-Y-A 1064 5.78x1.44 10.10x2.51 15 長方形 RD-251-I-Y-A 1064 6.87 12 15 圓形 HM-267-I-Y-A 1064 8 13.99 48 直線 HM-312-I-Y-A 1064 10 17.5 10x10 直線 HM-273-I-Y-A 1064 10.00x10.00 17.50x17.50 10x10 正方形 HM-325-I-Y-A 1064 10.10x10.10 17.67x17.67 10x10 正方形 RD-238-I-Y-A 1064 11.9 20.84 15x15 圓形 HM-309-I-Y-A 1064 13.48x13.48 23.64x23.64 10x10 正方形 RD-239-I-Y-A 1064 13.86 24.31 15x15 圓形 HM-313-I-Y-A 1064 15 26.33 10x10 直線 RD-208-I-Y-A 1064 16 28.11 11 圓形 RH-208-I-Y-A 1064 16 28.11 11 圓形 High Homogeneity HM-274-I-Y-A 1064 20.00x20.00 35.27x35.27 10x10 正方形 HH-209-I-Y-A 1064 20.00x20.00 35.27x35.27 10x10 正方形 High Homogeneity HM-314-I-Y-A 1064 20 35.27 10x10 直線 HM-286-I-Y-A 1064 22.9 40.51 7.25x7.25 直線 HM-315-I-Y-A 1064 25 44.34 10x10 直線 RH-221-I-Y-A 1064 27.4 48.75 15x15 圓形 High Homogeneity RD-226-I-Y-A 1064 27.4 48.75 15x15 圓形 HM-310-I-Y-A 1064 29.98x29.98 53.55x53.55 10x10 正方形 HM-316-I-Y-A 1064 30 53.59 10x10 直線 HM-317-I-Y-A 1064 35 63.06 10x10 直線 HM-318-I-Y-A 1064 40 72.79 10x10 直線 HM-319-I-Y-A 1064 45 82.84 10x10 直線 2. CO2激光均勻片，二氧化碳激光勻化片，10.6um，10.6μm 型號 激光波長 [nm] 角度° [deg] 光斑尺寸 [mm] EFL=100mm 透鏡尺寸 [mm] 激光 光斑形狀 備注 DF-202-A-Y-A 10600 20.03x20.03 35.32x35.32 11 正方形 replaced by HM-284 HH-211-A-Y-A 10600 20.03x20.03 35.32x35.32 25.4 正方形 High Homogeneity HM-207-A-Y-A 10600 4.98x4.98 8.70x8.70 15 正方形 replaced by HM-212 HM-212-A-Y-A 10600 4.98x4.98 8.70x8.70 25.4 正方形 HM-262-A-Y-A 10600 4.98 8.7 25.4 直線 HM-271-A-Y-A 10600 20.03x20.03 35.32x35.32 25.4 正方形 HM-288-A-Y-A 10600 5.38x5.38 9.40x9.40 38.1 正方形 RD-203-A-Y-A 10600 4.98 8.7 25.4 圓形 RD-222-A-Y-A 10600 1.62 2.83 15 圓形 Requires centration HH-214-A-Y-A 10600 20.03x20.03 35.32x35.32 11 正方形 High Homogeneity HH-215-A-Y-A 10600 60.30x14.38 116.17x25.23 15 長方形 High Homogeneity HH-217-A-Y-A** 10600 20.63x81.98 36.40x173.80 18 長方形 High Homogeneity ED-202-A-Y-A 10600 12.28x7.88 21.52x13.77 11 橢圓形 HM-208-A-Y-A 10600 27.66x27.66 49.24x49.24 25.4 正方形 ED-203-A-Y-A 10600 12.28x7.88 21.52x13.77 25.4 橢圓形 RD-247-A-Y-A 10600 4.98 8.7 25.4 圓形 M-Shape HM-217-A-Y-A** 10600 20.63x81.98 36.40x173.80 18 長方形 HM-260-A-Y-A 10600 20.03 35.32 25.4 直線 ED-204-A-Y-A 10600 17.10x8.38 30.07x14.65 25.4 橢圓形 HM-263-A-Y-A 10600 4.98 8.7 11 直線 HM-264-A-Y-A 10600 5.98x5.98 10.45x10.45 25.4 正方形 ED-205-A-Y-A 10600 27.76x18.71 49.42x32.95 25.4 橢圓形 HM-272-A-Y-A 10600 5.48x5.48 9.57x9.57 25.4 正方形 HM-276-A-Y-A 10600 9.97x9.97 17.44x17.44 25.4 正方形 HM-281-A-Y-A 10600 20.03 35.32 11 直線 Requires centration HM-283-A-Y-A 10600 4.98x4.98 8.70x8.70 11 正方形 HM-284-A-Y-A 10600 20.03x20.03 35.32x35.32 11 正方形 HM-285-A-Y-A 10600 3.59x6.58 6.27x11.50 25.4 長方形 ED-206-A-Y-A 10600 38.57x29.41 69.98x52.49 25.4 橢圓形 HM-289-A-Y-A 10600 9.97 17.44 11 直線 HM-290-A-Y-A 10600 40.69x40.69 74.16x74.16 11 正方形 HM-291-A-Y-A 10600 40.69 74.16 11 直線 HM-303-A-Y-A 10600 36.47xNaN 65.89xNaN 15 長方形 RD-232-A-Y-A 10600 20.03 35.32 11 圓形 M-Shape ED-201-A-Y-A 10600 12.28x7.88 21.52x13.77 15 橢圓形 HM-322-A-Y-A** 10600 20.63x81.98 36.40x173.80 18 長方形 HM-323-A-Y-A 10600 2.99 5.22 25.4 正方形 HM-327-A-Y-A 10600 30.23 54.02 11 直線 HM-328-A-Y-A 10600 51.51x51.51 96.49x96.49 11 正方形 GD-242-A-Y-A 10600 4.98 8.7 11 高斯形 高斯形 profile HH-208-A-Y-A 10600 27.66x27.66 49.24x49.24 25.4 正方形 High Homogeneity RD-204-A-Y-A 10600 20.03 35.32 25.4 圓形 RD-206-A-Y-A 10600 20.03 35.32 11 圓形 RD-213-A-Y-A 10600 4.98 8.7 11 圓形 requires centration RD-215-A-Y-A 10600 40.69 74.16 25.4 圓形 RD-216-A-Y-A 10600 15.99 28.09 25.4 圓形 RD-220-A-Y-A 10600 3.24 5.66 11 圓形 Requires centration RD-221-A-Y-A 10600 1.62 2.83 11 圓形 Requires centration RD-254-A-Y-A** 10600 9.97 17.44 20 圓形 M-Shape RD-227-A-Y-A 10600 9.97 17.44 25.4 圓形 RD-228-A-Y-A 10600 4.98 8.7 11 圓形 RD-231-A-Y-A** 10600 9.97 17.44 20 圓形 RD-237-A-Y-A 10600 40.69 74.16 11 圓形 RD-246-A-Y-A 10600 30.23 54.02 15 圓形 RD-251-A-Y-A 10600 73.34 148.91 15 圓形 RD-252-A-Y-A 10600 34.76 62.6 15 圓形 RD-253-A-Y-A 10600 54.5 103.01 15 圓形 RH-206-A-Y-A 10600 20.03 35.32 11 圓形 High Homogeneity RH-215-A-Y-A 10600 40.69 74.16 25.4 圓形 High Homogeneity RH-217-A-Y-A 10600 20.03 35.32 25.4 圓形 High Homogeneity RH-218-A-Y-A** 10600 20.03 35.32 18 圓形 High Homogeneity RH-220-A-Y-A** 10600 40.69 74.16 20 圓形 High Homogeneity RH-224-A-Y-A 10600 40.69 74.16 15 圓形 High Homogeneity GD-241-A-Y-A 10600 2.99 5.22 11 高斯形 高斯形 profile HM-320-A-Y-A 10600 60.30x14.38 116.17x25.23 15 長方形 RD-202-A-Y-A 10600 7.48 13.07 25.4 圓形 High Efficiency HM-307-A-Y-A 10600 4.98x4.98 8.70x8.70 25.4 正方形 High Efficiency HM-213-A-Y-A** 10600 9.97x9.97 17.44x17.44 22 正方形 High Efficiency
