提供激光深度切割方案多焦點DOE 長焦深元件長焦深激光切割

這真不是您需要的產品？
品　　牌：
HOLO

直接提問 | 回首頁搜
出廠價：
0

主要規格：
焦深從100um~3000um不等，可切割1mm到3mm厚的玻璃

用　　途：
激光深度切割玻璃切割藍寶石切割

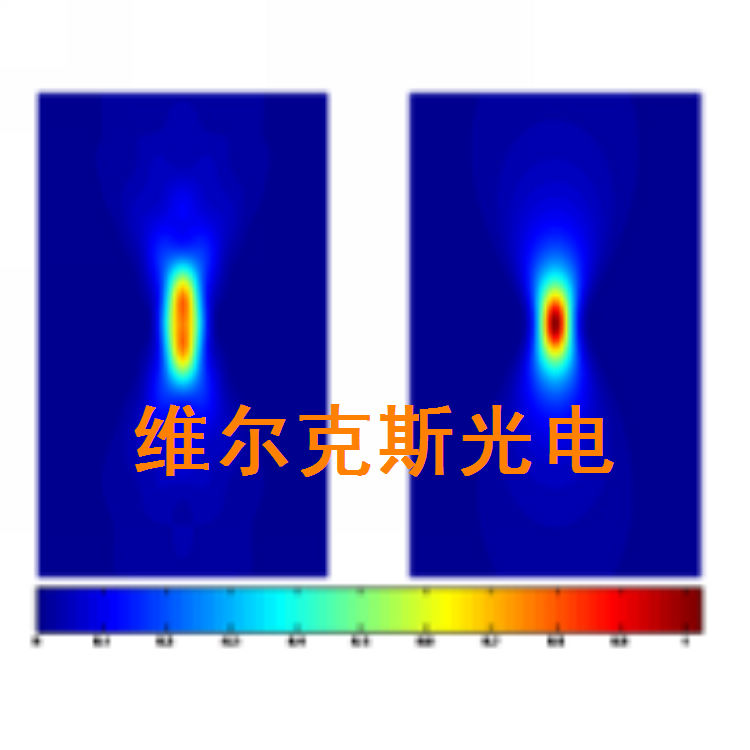

維爾克斯光電提供激光深度切割方案多焦點DOE 長焦深元件長焦深激光切割。多焦點DOE的作用是使一束入射激光在傳播方向的不同距離上，能夠同時得到多個不同的焦點，所有焦點都在一條直線上，近乎等間距地分布。焦點的數量為2到15個不等，焦點的間距一般為幾十到幾百微米，各個焦點的能量基本一致。激光多焦點元件主要應用于激光深度切割，例如激光玻璃切割、藍寶石切割、透明薄膜切割等。長焦深元件 (Beam Focus Elongated Focus)，長焦深DOE和多焦點DOE，其作用是使入射激光在焦距附近產生一個能量近乎均勻分布、而焦深特別長的焦點，焦深的長度可達到幾十微米到幾毫米，相當于擁有特別長的焦深。普通的激光焦點能量非常集中，長度和寬度都有限，而通過長焦深激光透鏡可把激光焦點拉長為原來的幾十倍至上百倍，同時寬度基本保持不變。這種長焦深透鏡和多焦點元件互為補充，在激光材料加工等領域有重要應用。如果用1064nm的長焦深DOE切割厚度2mm、折射率1.5的玻璃，可以選用EF-004-I-Y-A配合25mm的聚焦鏡。這種情況下，EF-004-I-Y-A的焦深長度正好約為2mm，滿足切割要求，并且具有很好的切割效果，表面平整度高、切割速度快。 HoLoor擁有幾百種多焦點元件和長焦深元件的標準規格，對于任意一個波長，可能都有超過20種的標準規格可供選擇。對于激光切割客戶一般性的需求，我們的標準品就可以容易地滿足，這樣減小了客戶的開模費用，使客戶的項目開發變得更加方便。多焦點DOE，激光多焦點元件的特點：適用范圍廣，可配合單模激光或多模激光損傷閾值高，適用于各類大功率激光器、工業皮秒激光器、工業飛秒激光器不僅可以提供玻璃材料，還可以提供二氧化碳激光專用的ZnSe材料，因此可覆蓋193nm to 10.6um波段高效率，衍射效率最高可達>95% 可定制激光焦點數量、焦點間距、焦深長度，為各種激光深度切割應用提供支持多焦點DOE，多焦點激光元件的應用：激光深度切割，激光厚度切割 1mm,2mm,3mm玻璃切割、藍寶石切割激光過程監控/監測、顯微鏡、激光光譜學、激光度量學科研，各種激光科學應用多焦點DOE和長焦深DOE切割玻璃和藍寶石的關鍵技術激光加工系統中利用多焦點DOE或長焦深DOE切割玻璃、藍寶石和有機玻璃等材料已經是大勢所趨。傳統的激光切割方法的缺點有切割深度不夠、容易裂紋、切口粗糙等問題，而激光切割可以很好地克服這些問題。多焦點元件和長焦深元件，通過衍射光學原理對激光能量進行精密調控，以均勻排布的多個焦點或能量均勻的長焦深光斑對材料進行深度切割，這種“深度切割”就像一把精密而鋒利的激光刀，對不同厚度的材料都能夠切割出完美的切面，切面或切割截面的平整度達到微米量級甚至更高，得到邊緣光滑、無掛渣、無毛刺和切割面幾乎無坡度的效果，把加工質量提升一個等級，有效地避免容易裂紋和切口粗糙等問題，滿足越來越精益的產品需求。多焦點DOE模組、長焦深DOE模組如果客戶不需要用振鏡進行掃描，多焦點元件模組和長焦深元件模組則是更方便的使用方式，模組通常做成套筒形式，里面的主要部件就是多焦點元件 + 聚焦鏡，或長焦深元件 + 聚焦鏡。這種模組在透明材料的切割應用中非常方便。長焦深DOE和多焦點DOE的使用很簡單，只需保證入射激光的正入射即可，位于中間的焦點即為0階焦點，其位置由使用的聚焦鏡的焦點決定，焦點之間的距離可由設計獲得，由多焦點元件的焦距和聚焦鏡的焦點決定。其他級次±1、2、3……，以左右對稱的形式出現在0級的兩側。焦點之間距離可以近似地由下面的方程描述： f“M”：M級焦點的焦距 fRefractive：折射透鏡的焦距（FL） fDiffractive：衍射透鏡的焦距 M：焦點的級次/階次 1064nm多焦點DOE規格參數 1064nm多焦點DOE，焦距20mm 型號激光波長 [nm] 焦點數量透鏡尺寸 DOE [mm] 焦點間距[μm] MF-006-I-Y-A 1064 15 11 915.5 BF-005-I-Y-A 1064 2 25.4 897.1 BF-014-I-Y-A 1064 2 11 451.5 MF-013-I-Y-A 1064 5 11 312.5 BF-006-I-Y-A 1064 2 11 2992.5 MF-007-I-Y-A 1064 5 11 219.8 TF-008-I-Y-A 1064 3 11 803.6 MF-005-I-Y-A 1064 4 11 823.5 MF-001-I-Y-A 1064 5 15 169.2 MF-002-I-Y-A 1064 7 25.4 142.9 MF-003-I-Y-A 1064 9 15 102.8 MF-004-I-Y-A 1064 11 25.4 182 BF-015-I-Y-A 1064 2 25.4 46.5 TF-005-I-Y-A 1064 3 25.4 23.3 BF-024-I-Y-A 1064 2 25.4 287.7 BF-008-I-Y-A 1064 2 11 1607.2 TF-016-I-Y-A 1064 3 25.4 143.9 TF-014-I-Y-A 1064 3 25.4 71.9 TF-012-I-Y-A 1064 3 11 339 MF-009-I-Y-A 1064 6 15 141.8 MF-011-I-Y-A 1064 5 11 394.7 MF-012-I-Y-A 1064 15 25.4 188.3 TF-011-I-Y-A 1064 3 11 622 TF-010-I-Y-A 1064 3 11 1001.1 TF-004-I-Y-A 1064 3 11 225.8 BF-016-I-Y-A 1064 2 25.4 20 TF-015-I-Y-A 1064 3 25.4 107.9 BF-017-I-Y-A 1064 2 11 2002.2 BF-018-I-Y-A 1064 2 11 1244.1 BF-019-I-Y-A 1064 2 11 678.1 TF-003-I-Y-A 1064 3 25.4 448.5 TF-009-I-Y-A 1064 3 11 1496.2 BF-020-I-Y-A 1064 2 11 2403.8 BF-021-I-Y-A 1064 2 38.1 8144.8 BF-022-I-Y-A 1064 2 25.4 143.9 BF-023-I-Y-A 1064 2 25.4 215.8 MF-008-I-Y-A 1064 5 15 169.2 355nm多焦點DOE規格參數 1064nm多焦點DOE，焦距30mm 型號激光波長 [nm] 焦點數量透鏡尺寸 DOE [mm] 焦點間距[μm] TF-005-U-Y-A 355 3 25.4 34.9 TF-014-U-Y-A 355 3 25.4 108 MF-001-U-Y-A 355 5 15 508.1 MF-002-U-Y-A 355 7 25.4 643.5 MF-003-U-Y-A 355 9 15 617.2 MF-004-U-Y-A 355 11 25.4 1365.2 BF-015-U-Y-A 355 2 25.4 34.9 BF-005-U-Y-A 355 2 25.4 673.3 TF-003-U-Y-A 355 3 25.4 673.3 TF-015-U-Y-A 355 3 25.4 162 TF-016-U-Y-A 355 3 25.4 216 TF-004-U-Y-A 355 3 11 338.9 BF-024-U-Y-A 355 2 25.4 216 TF-010-U-Y-A 355 3 11 1501.8 TF-011-U-Y-A 355 3 11 933.6 MF-005-U-Y-A 355 4 11 1852.3 MF-006-U-Y-A 355 15 11 9316.9 BF-023-U-Y-A 355 2 25.4 162 BF-006-U-Y-A 355 2 11 2242.3 MF-009-U-Y-A 355 6 15 532.2 MF-011-U-Y-A 355 5 11 1155 MF-012-U-Y-A 355 15 25.4 1976.6 MF-013-U-Y-A 355 5 11 919.2 BF-014-U-Y-A 355 2 11 338.9 TF-012-U-Y-A 355 3 11 509 BF-016-U-Y-A 355 2 25.4 15 BF-008-U-Y-A 355 2 11 1205.9 BF-017-U-Y-A 355 2 11 1501.8 BF-018-U-Y-A 355 2 11 933.6 BF-019-U-Y-A 355 2 11 509 TF-008-U-Y-A 355 3 11 1205.9 TF-009-U-Y-A 355 3 11 2242.3 BF-020-U-Y-A 355 2 11 1802.4 BF-021-U-Y-A 355 2 38.1 6032.5 BF-022-U-Y-A 355 2 25.4 108 MF-007-U-Y-A 355 5 11 660 MF-008-U-Y-A 355 5 15 508.1
