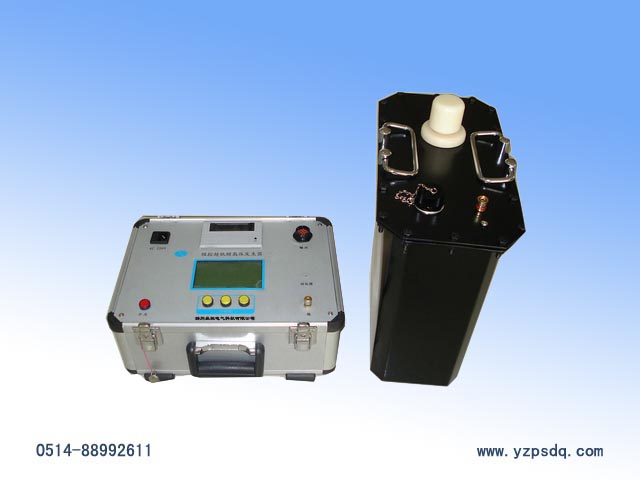

超低頻高壓發生器

這真不是您需要的產品？
品　　牌：

直接提問 | 回首頁搜
出廠價：
0

主要規格：

用　　途：

PSVLF超低頻高壓發生器產品及選用 1、超低頻系列產品表1 型號額定電壓帶載能力電源保險管重量用途 PSVLF 30/1.1 30kV （峰值） 0.1Hz,≤1.1μF 10A 控制器：4㎏升壓體：25㎏ 10kV電纜、發電機交流耐壓試驗 0.05Hz,≤2.2μF 0.02Hz,≤5.5μF PSVLF 50/1.1 50kV （峰值） 0.1Hz,≤1.1μF 15A 控制器：5㎏升壓體：55㎏發電機交流耐壓試驗 0.05Hz,≤2.2μF 0.02Hz,≤5.5μF PSVLF 80/1.1 80kV （峰值） 0.1Hz,≤1.1μF 16A 控制器：5㎏升壓體：75㎏ 35kV電纜、發電機交流耐壓試驗 0.05Hz,≤2.2μF 0.02Hz,≤5.5μF 2、根據被試對向選擇適當規格的產品。使用時，試品電容量不得超過儀器的額定電容量。試品電容量過小，會影響輸出波形。若小于0.05μF，儀器將不能正常輸出,此時可并聯0.1 μF的電容器（由本公司提供）輔助輸出。下面是一些設備的電容量，供用戶參考。不同發電機的單相對地電容量表2 火電水電發電機容量（MW） 200 300 600 85 125-150 300 400 單相對地電容（μF） 0.2-0.25 0.18-0.26 0.31-0.34 0.69 1.8-1.9 1.7-2.5 2.0-2.5 交聯聚乙烯絕緣單芯電力電纜的電容量(μF/km) 表3 截面電積容 mm2 μF/Km 電壓kV 16 25 35 50 70 95 120 150 185 240 270 10 0.15 0.17 0.18 0.19 0.21 0.24 0.26 0.28 0.32 0.38 - 35 - - - 0.11 0.12 0.13 0.14 0.15 0.16 0.17 0.19 3、試品電流的估算方法：　　　　計算公式：　Ｉ＝2πfCU PSVLF超低頻高壓發生器絕緣耐壓試驗原理超低頻絕緣耐壓試驗實際上是工頻耐壓試驗的一種替代方法。我們知道，在對大型發電機、電纜等試品進行工頻耐壓試驗時，由于它們的絕緣層呈現較大的電容量，所以需要很大容量的試驗變壓器或諧振變壓器。這樣一些巨大的設備，不但笨重，造價高，而且使用十分不便。為了解決這一矛盾，電力部門采用了降低試驗頻率，從而降低了試驗電源的容量。從國內外多年的理論和實踐證明，用0.1Hz超低頻耐壓試驗替代工頻耐壓試驗，不但能有同樣的等效性，而且設備的體積大為縮小，重量大為減輕，理論上容量約為工頻的五百分之一，且操作簡單，與工頻試驗相比優越性更多。這就是為什么發達國家普遍采用這一方法的原因。國家發改委已制定了《35kV及以下交聯聚乙烯絕緣電力電纜超低頻（0.1Hz）耐壓試驗方法》行業標準。我國正在推廣這一方法，本儀器是根據我國這一需要研制而成的。可廣泛用于電纜、大型高壓旋轉電機的交流耐壓試驗之中。 PSVLF超低頻高壓發生器產品簡介本產品接合了現代數字變頻先進技術，采用微機控制，升壓、降壓、測量、保護完全自動化。由于全電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、且能顯示輸出波形、打印試驗報告。設計指標完全符合《電力設備專用測試儀器通用技術條件，第4部分：超低頻高壓發生器通用技術條件》電力行業標準，使用十分方便。現在國內外均采用機械式的辦法進行調制和解調產生超低頻信號，所以存在正弦波波形不標準，測量誤差大，高壓部分有火花放電，設備笨重，而且正弦波的二，四象限還需要大功率高壓電阻進行放電整形，所以設備的整體功耗較大。本產品均能克服這樣一些不足之處，另外，還有如下特點需要特別說明： 1.電流、電壓、波形數據均直接從高壓側采樣獲得，所以數據準確，并實時顯示動態電壓電流值。 2.具有過壓保護功能，當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于20ms。 3.具有過流保護功能：設計為高低壓雙重保護，高壓側可按設定值進行精確停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于20ms。 4.高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護電阻。　　5.由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應。 PSVLF超低頻高壓發生器技術參數 1.輸出額定電壓：參見表1 2.輸出頻率：0.1Hz、0.05Hz、0.02Hz 3.帶載能力： 0.1Hz 最大0.5μF 0.05Hz 最大1.1μF 0.02Hz 最大2.5μF 4.測量精度：3% 5.電壓正，負峰值誤差：≤3％ 6.電壓波形失真度：≤5％ 7.使用條件：戶內、戶外；溫度：-10℃∽+40℃；濕度：≤85％RH 8.電源保險管：參見表1 9.市電源：頻率50Hz，電壓220V±5%。若使用便攜式發電機供電，發電機要求：頻率50Hz，電壓220V±5%，功率應大于3KW，并且在發電機的輸出端并聯一只功率不小于800W的阻性負載（如電爐），以便穩定發電機的運轉速度。否則儀器將不能正常工作。
