介質損耗測試儀

這真不是您需要的產品？
品　　牌：

直接提問 | 回首頁搜
出廠價：
0

主要規格：

用　　途：

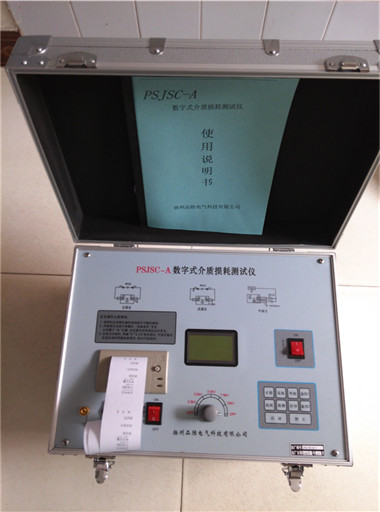

PSJSC-A介質損耗測試儀概況本儀器是一種先進的測量介質損耗（tgδ）和電容容量（Cx）的儀器，用于工頻高壓下，測量各種絕緣材料、絕緣套管、電力電纜、電容器、互感器、變壓器等高壓設備的介質損耗（tgδ）和電容容量（Cx）。它淘汰了QSI高壓電橋，具有操作簡單、中文顯示、打印、使用方便、無需換算、自帶高壓，抗干擾能力強，測試時間短等優點，是我廠的第三代智能化介質損耗測試儀。 PSJSC-A介質損耗測試儀技術指標 1、試驗環境溫度：10℃～30℃（LCD液晶屏應避免長時間日照） 2、相對濕度：20%～80% 3、供電電源：電壓：220V±10%，頻率50±1Hz 4、外形尺寸：長*寬*高=470mm*320mm*360mm 5、重量：18kg 6、輸出功率：1.5KVA 7、顯示分辨率：3位、4位（內部全是6位） 8、測試方法：正接法、反接法、外接試驗電壓法 9、測量范圍：內接試驗電壓： tgδ：99.9% Cx ：30 pF＜Cx（10KV）＜60000 pF 10KV Cx＜60000 pF 5KV Cx＜80000 pF 2.5KV Cx＜0.3uF 外接試驗電壓：由外接試驗變壓器輸出功率而定 10、基本測量誤差：介質損耗（tgδ）：1%±0.09% 電容容量（Cx）：1.5%±1pF 11、分辨率： tgδ：0.01% Cx ：0.1pF PSJSC-A介質損耗測試儀工作原理儀器測量線路包括一路標準回路和一路測試回路，如圖三所示。標準回路由內置高壓穩定度標準電容器與標準電阻網絡組成，由計算機實時采集標準回路電流與測試回路的電流幅值及其相位差，并算出被測試品電容容值（CX）和介質損耗（tgδ）。數據采集電路全部采用高壓穩定器件，采集板和采集計算機被鐵盒完全浮空屏蔽，儀器外殼接地屏蔽；另外使用了光導數據、浮空地、大面積地、單點地、數字濾波等抗干擾技術，加之計算機對數百個電網周期的數據進行處理，使測量結果穩定、精確、可靠。儀器高壓器的高壓側和測量線路都是浮地的，用戶可根據不同的測量對象和測量需要，靈活地采用多種接地方式。如采用“正接線法”進行測量時，可將“E”點接地；而當采用“反接法”進行測量時，可將“UH”點接地，而將E點浮空。 PSJSC-A介質損耗測試儀使用方法及注意事項 1、操作鍵盤備用------不用。快測-------快速測量，無抗干擾功能。抗擾-------抗干擾測量。正接-------正接法測量。打印-------在測試結果出來后，打印測試數據。反接-------反接法測量。起動-------起動高壓，開始測量。外接-------外接法測量。也用來選擇外接標準電容的容量。停止-------可以在測試過程中，中斷測量。 2、使用時必須將儀器接地端子可靠接地。打開電源，儀器首先自檢（顯示屏、光電通訊、內存、操作鍵、數模轉換、電網頻率），自檢通過后，進入主目錄。） 3、只有關閉儀器電源，或試驗電壓選擇開關置于“關”位置時，接觸儀器的后部及其測量線纜與被試品才是被認為安全的。 4、儀器在測試過程中，嚴禁操作“試驗電壓”選擇開關。進入測量狀態后，用戶隨時可用“停止”鍵退出測量狀態。 5、正接線法時UH端輸出高電壓，反接線法Cx端輸出高電壓。 6、使用時首先要測量被試品的絕緣情況（一般用兆歐表測量，＞1000兆以上）。 7、根據被試品的耐壓等級來選擇試驗電壓的檔位。（高于10KV時用10KV的檔位） 8、我公司提供的特種絕緣電纜可以拖地使用。但電容量小于1000 PF時，高壓側的測量電纜線最好懸空，以保證測試的精度。 9、不得更換不符合面板指示值的保險絲管。 10、儀器使用時不要隨意更換廠家配備的測試電纜，以確保測量的準確度。正接線法：通電前，先將“試驗電壓”開關置于“關”位置。將UH端子用專用線纜的大鐵夾（有UH標記），接至被試品高壓端，將Cx端子用另一根專用線纜的芯線線頭（紅色，有CX標記），接被試品CX低壓端，它的屏蔽線頭（黑色，有E標記）接地，如果試品低壓端有屏蔽端子，可用導線將該端子與“E”連接后接地。通電后，按“正接”鍵。選好的正接線方式：用“試驗電壓”開關選好電壓：然后按“起動”鍵開始測試。反接線法: 通電前，先將“試驗電壓”開關置于“關”位置，將UH端子接地，將Cx的芯線（有CX標記）接至被試品CX的高壓端。通電后，按“反接”鍵，選好反接線方式：用“試驗電壓”開關選好電壓，然后按“起動”鍵開始測試。特別注意：反接法時CX線的屏蔽“E”與Cx電位是相等的，E可接至被試品高壓端的屏蔽端, 沒有屏蔽端的, E要懸空，絕對不能接地！！！否則，儀器內部高壓器變壓器輸出端短路。從CX夾子與E夾子到兩線交叉的部分一定要離接地點10Cm以上, 確保高壓不對地放電。以避免損壞儀器和試驗人員的安全。外接高壓法：（Cn為外接標準電容，CX為被試品。）當被試品要求試驗電壓大于10KV時或試品容量大于60000pF時，可以外接高壓進行測量，即不使用儀器內部高壓器，而外接一臺高壓裝置進行測量。注意：外接高壓法進行測量時，“試驗電壓”開關置于“關”位置！調整好外接電壓，然后“起動”鍵開始測試。（注意：外接標準電容的耐壓值，必須大于外接試驗電壓值的30%以上。）通電后按“外接”鍵，選好外接方式, 將儀器的“試驗電壓”開關置于“關”位置！選擇好外接標準電容的容量，然后調整好外接電壓，按“起動”鍵開始測試。中途會顯示“請關閉外接高壓！”并停一下，等候人工將外加高壓關閉，關閉外高壓后（必須關閉外高壓），再按一次“起動”，鍵才能完成測試。如果外高壓未關閉，則測試結果不真實。 {外接標準電容的容量選擇： “外接方式”時，按一次“外接”鍵，則顯示的外接標準電容容量“XXXXpF”將改變，共八種容量供選擇（最后一種為廠家調試用，用戶使用則無效）50pF,100pF,150pF,200pF,500pF,1000pf,XXXpF,XXXpF. 應選擇與外接標準電容相等的容量。如果使用的外接電容量特殊，可請生產廠家將該電容容量輸入儀器中。如果選擇的外接電容與實際不相等，則測量結果會受影響。}該儀器為中文液晶顯示，有中文漢字提示各類測試信息，當測試完成后，可按“打印”鍵，打印測試結果。 PSJSC-B變頻介質損耗測試儀概述是在我公司生產02型智能化介質損耗測量儀和03型全自動抗干擾介質損耗測試儀之后，研制成功第五代一種新型的測量儀，隨著城鄉電網改造的不斷深入，更高電站越來越多，倒相法、移相法，已不能滿足現場測試需求，變頻測量是把50HZ變成其它的頻率，（測量時頻率自動跟蹤改變，不需要手動選擇）可以有效地排除強電場下對測量的干擾。該儀器體積最小，重量最輕，便于攜帶。有靈活的擴展性，通過接口與計算機連接，使用強大的軟件附件，對儀器升級，人性化設計，全自動操作本儀器適合500kv及以下電站有干擾現場的試驗。本儀器通過國家電力研究所及行業專家的鑒定，并獲得國家高電壓計量站的校準證書 1具有多種測量方式，可選擇正/反接線、內/外標準電容器、CVT和內/外試驗電壓進行測量。 2測量時自動采用45/55Hz。測量電容式電壓互感器（CVT）時，無需其它外接設備。 3內置SF6標準電容器，tgδ<0.005%,受空氣濕度影響小。 4抗干擾效果好，內置自動跟蹤的變頻電源，能有效地消除強烈電場干擾對測量的影響，適用于500kv極其以下電站的強干擾現場試驗。 5高壓短路和突然斷電時，儀器能迅速切斷高壓，并發出警告信息。 6測量重復性好，電壓線性好（測量準確度不受電壓影響） 7一體化結構，重量適中，便于攜帶。大屏幕帶背光中文液晶顯示器信息提示操作，使用方便。 8儀器自帶打印機，及時保存測試數據。 9高壓電纜連接至試品，保障安全；儀器未接地報警，安全措施完備。 PSJSC-B變頻介質損耗測試儀技術指標額定工作條件環境溫度：-10℃~50℃（當溫度超出20℃±5℃時，每變化10℃儀器基本誤差的改變量不超過基本誤差限的1/2。）相對濕度：30%~85% 供電電源：電壓：220V±25V, 頻率50±5Hz (本儀器可用發電機作電源。工作時發電機外殼需可靠接地。) 外型尺寸：a×b×h,mm:450×330×380 儀器重量：不大于18kg 電子電路功耗：不大于40VA 測量范圍：介質損耗（tgδ）: 0~1 分辨率0.0001 電容量（Cx）: ≤60000PF 最小分辨率0.01PF 內接方式試驗電壓試品電容量 5KV 7.5KV 10KV 3PF~60000PF 1.5KV 2.25KV 3K 10PF~0.35μF 0.5kv 0.75kv 1kv 30PF~1.5μF 外接方式 “外接升壓器”方式最高試驗電壓10KV “外接Cn”方式（外接高壓、外接標準電容器）最高試驗電壓由標準電容器和被試品的耐壓值決定（Umax=Imax/ωC）標準回路最大電流50mA(In=UωCn) 被試回路最大電流2A（Ix=UωCx）基本測量誤差產品在環境溫度20℃±5℃、相對濕度30%~85%的條件下測量內容 tgδ范圍電容量范圍（Cx）試品類型基本誤差介質損耗因數 0~1 50pF~60000pF 非接地 ±(1%讀數+0.0005) 接地 ±(1%讀數+0.0010) 3pF~50pF或60000pF以上非接地 ±(1%讀數+0.0010) 接地 ±(2%讀數+0.0020) 電容量Cx 50pF以上非接地與接地 ±(1%讀數+2pF) 3pF-50pF以下 ±(1%讀數+1pF) 內部升壓器輸出能力輸出電壓額定輸出電流 5kv 7.5kv 10kv 100mA 1.5kv 2.25kv 3kv 300mA 0.5kv 0.75kv 1kv 500mA PSJSC-B變頻介質損耗測試儀使用和操作 1使用前將儀器的接地端子可靠接地。所有人員必須遠離高壓才能開始測量。 2只有當儀器的“內高壓允許”鍵未按下時，接觸儀器的后面板和測量線纜與被試品才是安全的。當儀器的“內高壓允許”鍵按下時，蜂鳴器將鳴叫示警。 3儀器正在測量時，嚴禁操作除“啟/停”鍵外的所有按鍵。但可用“啟/停”鍵退出測量狀態。 4應保持儀器后面板的清潔，不要用手觸摸。如后面板有污痕，請用干布擦拭干凈以保證良好的絕緣。 5測量非接地試品（正接法）時，“Hv”端對地為高電壓，測量接地試品（反接法）時,“Cx”端對地為高電壓，隨儀器配備的紅色、蘭色電纜為高壓帶屏蔽電纜，使用時可沿地面敷設，但必須將電纜的外屏蔽接至專用接地端。 6非接地試品的測量（正接法） 7接地試品的測量（反接法） 8外接升壓器測量方式（外接高壓） 9自激法測量（CVT 正接）
