真空度測試儀

這真不是您需要的產品？
品　　牌：

直接提問 | 回首頁搜
出廠價：
0

主要規格：

用　　途：

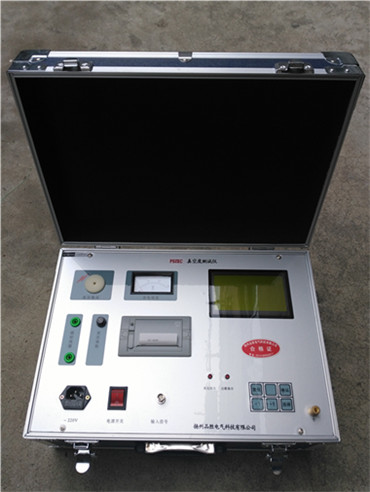

PSZKC真空度測試儀概述真空斷路器是電力系統中普遍使用的高壓電器，其核心部件是真空滅弧室，由于滅弧室是以真空條件作為工作基礎的，所以它不象油開關，SF6開關那樣容易檢測其質量。傳統上，真空斷路器用戶判斷滅弧室真空度的方法是工頻耐壓法，這種方法只能粗略判斷真空度嚴重化的滅弧室。是真空滅弧室的真空度的鑒定設備，它以磁控放電為原理，以單片計算機為主控單元，測試過程完全實現自動化。該儀器的采樣設計一改以往采用電流峰值做標定的方法，而采用離子電荷來做標定。這樣，有效地抑制了測試過程中瞬態電源的干擾，使測試穩定可靠。由于采用計算機為主控單元，該儀器能很方便地扣除由于環境因素產生的漏電電流。本儀器最突出的特點是：實現了真空滅弧室的免拆卸測量，直接顯示真空度值，使真空斷路器用戶詳細掌握滅弧室的真空狀態，為有計劃地更換滅弧室提供了可靠的依據，為電網的安全運行提供了有力保障，克服了工頻耐壓法僅能判斷滅弧室是否報廢的缺陷。本儀器測量精度高，操作簡單，攜帶方便，抗干擾能力強，特別適用于供電單位現場測試，是真空斷路器生產、安裝、調試、維修的必備儀器之一。 PSZKC真空度測試儀測試原理將滅弧室的兩觸頭拉開一定的開距，施加脈沖高壓，將電磁線圈環繞于滅弧室的外側，向線圈通以大電流，從而在滅弧室內產生與高壓同步的脈沖磁場，這樣在脈沖磁場的作用下，滅弧室中的電子做螺旋運動，并與殘余氣體分子發生碰撞電離，所產生的離子電流與殘余氣體密度即真空度近似成比例關系。對于不同的真空管，在同等真空度條件下，離子電流的大小也不相同，當測知離子電流后，通過離子電流一真空度曲線，由計算機自動完成真空度的計算，并顯示真空度值。 PSZKC真空度測試儀技術參數 1.真空度測量范圍： 9.999×10-1～1×10-6 2.離子電流測量范圍： 9.999×10-1～1×10-7 3.測量誤差：＜10% 4.測量分辨率： 10-5pa 5.允許環境溫度： -20℃～50℃ 6.空氣濕度： ≤80%RH 7.電源： AC，220V，50Hz±10% 8.外型尺寸： 420×290×210（mm） 9.高壓輸出：脈沖30kV15kHz ⒑重量： 8kg PSZKC真空度測試儀硬件構造 1、CPU主控單元該部分用于接收用戶指令，控制顯示器進行各種顯示，產生高壓單元所需的脈沖信號，及對磁控電流控制單元發出各種控制指令，負責整個測量過程的精確時序控制，該單元是整個系統的主體。 2、高壓與磁控電流控制板高壓部分將控制部分送來的具有一定占空比的信號進行功率放大，驅動高壓變壓器，從而產生測量所需的高壓。磁控電流控制部分用于接收控制部分的指令，進行充電，閥值比較，狀態回送及啟動磁控電流等操作。 3、按鍵與顯示板按鍵部分用于用戶指令，操縱按鍵使儀器處于不同的工作狀態。顯示部分用于顯示系統的各種參數。 4、打印機用于打印輸出所測量的參數 PSZKC真空度測試儀使用注意事項 1、該儀器屬精密儀器，電路板布線密度較大，一般要求存放于較干燥的地方。若環境較潮濕，則應經常通電。 2、若測試后電流值顯示為零，應檢查滅弧室表面是否清潔。因為表面不清潔可能使漏電的變化值大于電離電流值，這樣，測量值減去漏電后小于零，而被儀器判為零。發生這種情況后，將滅弧室表面檫干凈，再做試驗，一般來說這樣得到的真空度值較精確。 3、使用時，高壓輸出線不得觸及人體，以防觸電。 4、高壓指示燈亮時，不要觸及高壓線和磁控電流線，以防觸電。 5、拆裝打印紙在儀器先斷電的情況下進行，以免損壞打印機。換紙時，將前面板打開，用食指和拇指捏緊打印機兩端的兩夾片輕輕拖出打印機，使出紙口略高于儀器面板，但不能拖出距離太大，將新紙端口部分剪成尖頭狀，插入打印機的進紙口，打開儀器電源開關，按下打印鍵，使紙從打印機的上端走出一段距離，插入面板出口縫導出。蓋好打印機面板，裝紙完畢。 6、本儀器無任何用戶可維修的部件,如出現故障,請專業人員維修,或與供應商聯系,切勿擅自打開儀器,以免發生意外或造成不必要的損失。 7、本儀器真空度測量范圍在9.999×10-1～1×10-6之間,離子電流測量范圍在9.999×10-1～1×10-7之間，當真空管的真空度大于10-2 Pa或離子電流大于500uA時建議該真空管報廢。 8、若真空管內壓力等于大氣壓(即真空管破損)，本儀器測量范圍內, 本儀器則拒絕檢測，返回初始狀態。（擊穿后，儀器可能出現顯示不正常，此時，按“復位鍵”，儀器回到正常狀態。）
