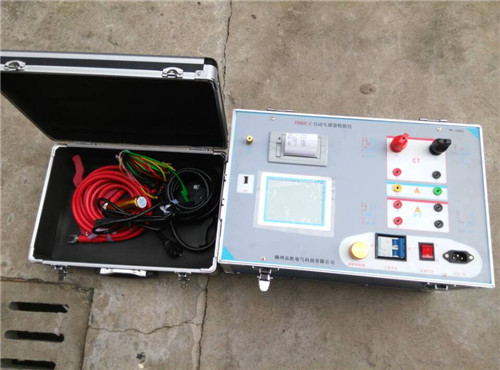

互感器伏安特性測試儀

這真不是您需要的產品？
品　　牌：

直接提問 | 回首頁搜
出廠價：
0

主要規格：

用　　途：

PSHGC-C互感器伏安特性測試儀主要特征 ? 支持檢測CT和PT ? 滿足 GB1207、GB1208等規程要求. ? 無需外接其它輔助設備，單機即可完成所有檢測項目. ? 自帶微型快速打印機、可直接現場打印測試結果. ? 采用智能控制器，操作簡單. ? 大屏幕液晶，圖形化顯示接口. ? 按規程自動給出CT/PT（勵磁）拐點值. ? 自動給出5%和10%誤差曲線. ? 可保存3000組測試資料，掉電后不丟失. ? 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告. ? 小巧輕便≤22Kg，非常利于現場測試. PSHGC-C互感器伏安特性測試儀測試儀主要測試功能： CT PT ? 伏安特性（勵磁特性）曲線 ? 伏安特性（勵磁特性）曲線 ? 自動給出拐點值 ? 自動給出拐點值 ? 自動給出5%和10%的誤差曲線 ? 變比測量 ? 變比測量 ? 極性判斷 ? 極性判斷 ? 比差測量 ? 一次通流測試 ? 相位（角差）測量 ? 比差測量 ? 交流耐壓測試 ? 相位（角差）測量 ? 鐵心退磁 ? 交流耐壓測試 ? 鐵心退磁 PSHGC-C互感器伏安特性測試儀技術參數：項 目參數 工作電源 AC220V±10% 、50Hz 設備輸出 0～2500V（20A峰值）大電流輸出 0～1000A 勵磁測量精度 ≤0.5%（0.2%*讀數+0.3%*量程）相位測量（角差）精度 4min 分辨率 0.1min 比差精度 0.1% CT 變比測量范圍 ≤5000A/1A(25000A/5A) 精度 ≤0.5% PT 變比測量范圍 ≤500KV 精度 ≤0.5% 工作環境溫度：－10℃ ～ 40℃，濕度：≤90%，海拔高度：≤1000m 尺寸、重量尺寸：410mm × 260mm × 340mm ，重量：≤22Kg PSHGC-C互感器伏安特性測試儀工作條件要求 1.輸入電壓 220Vac±10%、額定頻率 50Hz； 2.測試儀應該由帶有保護接地的電源插座供電。如果保護地的連接有問題，或者電源沒有對地的隔離連接，仍然可以使用測試儀，但安全系數低。 3.參數對應的環境溫度是23℃±5℃； 4.保證值在出廠校驗后一年內有效。 PSHGC-A互感器特性綜合測試儀使用說明本儀器采用高效低耗優質材料和特殊繞法的升壓器，微處理器進行數據采集，分析和存儲，內置微型打印機可打印測試數據和曲線，測CT變比時，可自動計算出變比值。一人操作即可完成全部測試工作。本機具有重量輕、攜帶、操作方便。其性能獨特，是目前不可多得的儀器。是專門為繼電器保護專業試驗電流互感器伏安特性，變比測試及極性判別而設計，還可作變壓器極性判別測試，是一臺性能價格比，比較高的多功能試驗儀器。 PSHGC-A互感器特性綜合測試儀技術參數 ??? ⒈ 輸入電壓：交流220V或380V、50HZ、自動識別輸入電壓。 ??? ⒉ 工作環境溫度：0~40℃。 ??? ⒊ 輸入電壓：輸入交流220V時，輸出0-600V。 ???????????????? 電流：最大瞬時電流，測變比時為600A。 ???????????????? 輸入交流220V時，輸出0-600A。 ???????????????? 伏安特性測試時為15A。 ??? ⒋ 數字電壓表測量范圍：0-9999V；分辨率：0.1V。 ???????????? 作電流顯示時：0-9.9A；分辨率：0.1mA。 ??? ⒌ 數字電流表測量范圍：0~3000A；分辨率：0.01A。 ??? ⒍ 誤差：1≤1%，U≤1%。 ??? ⒎ 測CT變比時，可自動計算變比值，并打印數據和計算結果。 ??? ⒏ 測伏安特性時，存儲并打印20組電流電壓值和伏安特性曲線。 ??? ⒐ 外型尺寸：長×寬×高=470×340×260mm3。 PSHGC-A互感器特性綜合測試儀注意事項 ⒈ 電流互感器二次線圈不應有接地點。 ⒉ 調壓器開關及輸出開關在斷開位置方向可接線和拆線。 ⒊ 試驗前本裝置應可靠接地。 4 做完試驗后應及時回零，嚴禁在高電壓，大電流下長時間停留。 PSHGC-A互感器特性綜合測試儀使用方法 ??? 伏安特性試驗 ??? ⒈ 使用者根據被試設備的伏安特性適當選擇輸入電壓，當需要輸出500V以上電壓時，應輸入380V電壓。 ??? ⒉ 將儀器可靠接地。 ??? ⒊ 檢查電流互感器無接地點。 ??? ⒋ 將開關“16”撥至伏安檔。 ??? ⒌ 儀器輸出和電壓測量接至電流互感器二次側（如圖二所示）。 ??? ⒍ 檢查調壓器是否歸零，打開“24”開關，按一下復位鍵，其上方的指示燈亮，此時微處理器處于等待存儲狀態。 ??? ⒎ 接通輸出開關4，緩慢順時針轉動調壓器，需存儲時按一下存儲鍵，存儲鍵上方指示燈亮，內部蜂鳴器響。（注：每次測量的全過程不允許回調調壓器，調至大電流時的停留時間要盡量短。） ??? ⒏ 最多可存儲20組電流，電壓值。 ??? ⒐ 存儲完畢后調壓器調零。變比試驗 ??? ⒈ 將開關“16”撥至變比檔。 ??? ⒉ 輸入交流220V時，輸出0-400A；輸入交流380V時，輸出0-600A。 ??? ⒊ 將旋鈕“5”旋至零位，打開開關“24”后，開關“4”打開，緩慢轉動旋鈕“5”，使表頭“7”顯示一電流值`IO（A）同時表頭“6”有一對應電流值Ii（mA），待顯示穩定后按一下儲存鍵“10”存儲數據。將旋鈕“5”旋至零位，“11”鍵打印變比數據和計算結果。關斷開關“4”。 ??? ⒋ 測試完畢，斷開電源。拔出連接線。 ??? ⒌ 當測變比一次電流滿足不了試驗時，可外接升流器試驗用儀器所配外接傳感器穿過升流器電源線后接入25外接一次插孔，二次接線仍接入二次插孔，做試驗時不要打開4即調壓器開關。極性判別： ??? ⒈ 用一對測試線連接被測互感器的一次側和面板上的L+ L-插座。用另一對測試線連接被測互感器的二次側和面板上的K+ K-插座。（接線如圖三所示。） ??? ⒉ 本儀器接通交流220V電源，開關“24”打開。 ??? ⒊ 瞬時按一下試驗按鍵“20”（按鍵的時間要短，否則會縮短儀器的使用壽命），若面板上表頭瞬間正偏（即右偏）則被測互感器的一次側接L+的端頭和二次側接K+的端頭為同極性端，反之為非同極性端。（按鍵斷開瞬間的指針指向與按鍵接通瞬間相反，這是正常現象。） ??? ⒋ 測試完畢，斷開電源，拔出連接線。 ??? ⒌ 變壓器的極性判別可參照此方法測試。
