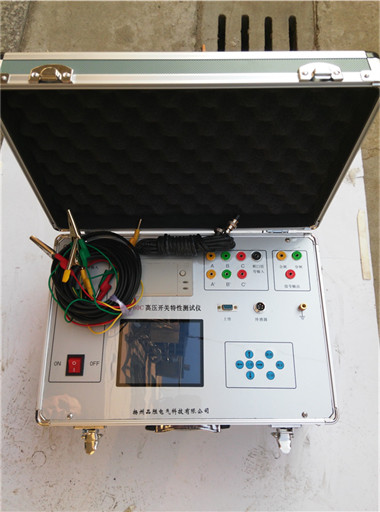

高壓開關機械特性測試儀

這真不是您需要的產品？
品　　牌：
品勝

直接提問 | 回首頁搜
出廠價：
0

主要規格：
PSGKC-F

用　　途：

PSGKC-D高壓開關測試儀概述 PSGKC-D高壓開關測試儀是一種全新設計的檢測高壓斷路器機械動特性的專用儀器。該儀器采用高科技技術，集計算機、打印機、測量接口電路、操作電源等于一體，是高壓斷路器檢測的新專用儀器。該測試儀器上配置了兩種適用于不同距離、精度測試的位移傳感器，由儀器自動識別系統對選用的傳感器進行識別，完成對少油、多油、六氟化硫、真空高壓斷路器的測距、測速。在儀器的設計上，只需一次合（分）動作，即能將六個斷口的全部數據采樣記錄下來，用單鍵操作顯示測量結果，并能打印記錄測量數據，打印六個斷口的電流波形圖及一個斷口的動觸頭時間特性曲線圖。儀器在設計上嚴格依照國標"GB 1984"和"GB 3309"中的定義進行數據的處理。 PSGKC-D高壓開關測試儀儀器功能與特點 1、測試功能 ⑴ 合（分）閘先后順序同時測一至六個斷口 ⑵ 三相不同期同時測一至六個斷口 ms ⑶ 同相不同期同時測一至六個斷口 ms ⑷ 合（分）閘時間同時測一至六個斷口 ms ⑸ 合（分）閘彈跳時間同時測一至六個斷口 ms ⑹ 合（分）閘速度測一個斷口 m/s ⑺ 合（分）閘最大速度測一個斷口 m/s ⑻ 合（分）閘平均速度測一個斷口 m/s ⑼ 動觸頭行程同時測一至六個斷口 mm ⑽ 動觸頭超行程（接觸行程）同時測一至六個斷口 mm ⑾ 合分時間（金屬短接時間） ms ⑿ 無流時間（自動重合閘無電流間隔時間） ms 2、儀器主要性能及特點 ⑴ 儀器采用了高穩定器件。浮空的，大面積的，數字濾波等抗干擾技術。 ⑵ 儀器配置了兩種位移傳感器，適用于對不同距離、速度、精度要求的高壓斷路器進行檢測，在不同的傳感器插入后，儀器將自動識別。儀器對高壓斷路器合（分）閘操作、重合閘操作能自動識別，對操作后的各種數據全部自動采集。測量計算過程由CPU自動完成。 ⑶ 儀器對高壓斷路器在測量中的接線錯誤及操作中的錯誤指令和不成功操作，具有自動識別能力及較強的自我保護功能。 ⑷ 儀器對合（分）閘先后順序及各斷口的實際合（分）閘時間均予以顯示，對檢修、調試高壓斷路器的三相不同期、同相不同期提供了依據，對有關時間量的數據，以0.1毫秒的數據自動不予顯示輸出。 ⑸ 儀器對動觸頭的行程、超行程的測量，只要在高壓斷路器任意一相的斷口上安裝傳感器，即能同時將三相各斷口的行程、超行程數據測量計算出來，儀器對速度的測量精度為1%秒米。 ⑹ 電源箱提供了0～250V直流操作電源對高壓斷路器直接進行操作。適用于電磁、液壓、彈簧儲能等直流控制的操作機構。 ⑺儀器體積小、重量輕、操作簡單、便于攜帶，特別適用于野外流動檢測及變電站現場檢修測試，是高壓斷路器生產、檢驗、檢修、調試所必備的工具。 PSGKC-D高壓開關測試儀儀器技術指標 1、綜合技術指標儀器外接操作電源電壓：交直流48V～280V 輸出操作機構電壓：交直流48V～280V 同時可測量的斷口數： 1～6個主機至測量精度與誤差傳感器距離：機械型傳感器10米真空型傳感器5米工作電源：交流220V；50Hz0±10% 工作環溫： -0℃～+40℃ 功率：＜55W 重量：主機5kg PSGKC-F高壓開關機械特性測試儀概述隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。PSGKC-F型高壓開關機械特性測試儀，是我公司依據最新的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004高壓開關綜合測試儀為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。 PSGKC-F高壓開關機械特性測試儀功能與特點 2.1測試功能（1）合（分）閘順序（12）超行程（2）合（分）閘最大時間（13）過行程（3）三相不同期（14）剛合（分）速度（4）同相不同期（15）最大速度（5）合（分）閘時間（16）平均速度（6）動作時間（17）金短時間（7）彈跳時間 18）無流時間（8）彈跳次數（19）電流波形曲線(動態) （9）彈跳幅度 (20) 時間行程速度動態曲線(ms) （10）行程 (21) 時間速度行程動態曲線(mm) （11）開距單位均為: 時間ms 速度 m/s 距離 mm 2.2特點（1）可做電動操作和手動操作; （2）適且220KV電壓等級以內各種高壓斷路器的機械動特性測試；（3）可實測行程和自定義行程；（4）能夠實現斷路器的單合、單分、合分、重合,重分操作；（5）接線方便，操作簡單，操作時只需一次合（分）動作便可得到合（分）全部數據，可選擇保存50組數據，提供后期查詢和上傳電腦永久保存,也可現場調閱打印所有數據及運動曲線圖；（6）采用漢字提示以人機對話的方式操作；（7）數據準確，抗干擾性強，體積小，重量輕，美觀大方；（8）機內配有時鐘電路，可顯示當前年、月、日、時、分、秒，即使斷電，也能自動保存設置數據及測試數據；（9）機內帶有延時保護功能，斷路器動作后能自動切斷動作電源，很好的保護了斷路器設備和高壓開關測試儀；（10）儀器內置直流電源,可選擇范圍:30-270V/10A),不存在常規整流電源輸出瞬間的電壓跌落,用以試驗開關動作電壓非常精確. （11）能動態地為您分析出斷路器每1ms時間內的、行程、速度之間的關系；（12）可配置上傳軟件，實現電腦存檔和網上查閱, 打印。 PSGKC-F高壓開關機械特性測試儀技術指標環境組別：屬GB6587.1-1986《電子測量儀器環境試驗總綱》中的Ш組儀器. 型式：便攜式包裝：鋁合金箱尺寸與重量：: 主機： 440×300×150(mm) 5 (kg) 附件： 440×300× 80(mm) 3 (kg) 工作電源：AC220V ±10% 頻率：50Hz ±5% 環境溫度：-10°C~40°C 相對濕度：≤85% 絕緣電阻：≤2MΩ 介電強度：電源進線對機殼能承受1.5KV1分鐘的耐壓測試。時間測試范圍：1~499.9ms 分辯率：0.01ms 精度≤0.1ms 速度測試范圍：15m/s 分辯率：0.01m/s 精度±1%讀數+2個字行程測試范圍：不限分辯率：0.01mm 精度±1%讀數+2個字直流電源選擇范圍: 25-265V/10A 分辯率：1V：精度≤±1% PSGKC-F高壓開關機械特性測試儀術語定義 1.合.分時間: 從接到合(分)閘指令瞬間起到所有極觸頭都接觸(分離)瞬間的時間間隔 2.合.分同期性: 各斷口間的觸頭接觸(分離)瞬間的最大時間差異。 3.彈跳時間: 開關動觸頭與靜觸頭在合(分)閘操作中,從第一次合上(分開)開始到最后穩定地合上(分開)為止的時間。 4. 動作時間: (觸頭動作時間) 從接到合(分)閘指令瞬間起到觸頭剛運動瞬間的時間. 5. 彈跳次數: 開關動觸頭與靜觸頭在分（合）閘操作中，分開（合上）的次數。 6. 彈跳幅度: 開關動觸頭運動過程中,動觸頭的最大反彈值. 7. 行程: 分、合閘操作中，開關動觸頭起始位置到任一位置的距離。 8. 開距: 分位置時,開關一極的各觸頭之間或其連接的任何導電部分之間的總間隙。 9. 超行程: 合閘操作中，開關觸頭接觸后動觸頭繼續運動的距離。 10.過行程: 分、合閘操作中，開關動觸頭運動過程中的最大行程和穩定后行程的距離差. 11.剛合(分)速度: 開關合(分) 閘過程中,動觸頭與靜觸頭接觸(分離)瞬間的運動速度 12.平均速度: 開關合(分)閘操作中,動觸頭在整個運動過程中的行程與時間的比值。 13.金短時間: 在合-分操作中，從所有極各觸頭都接觸瞬間起到隨后的分操作時在所有極中弧觸頭都分離瞬間的時間間隔。 PSGKC-F高壓開關機械特性測試儀傳感器的選配線性電阻傳感器（CWY30-2K型）直線位移：1-35mm 適用對象：真空斷路器距離范圍：<30mm 誤差：0.1mm 速度：≥5m/s 誤差：0.1m/s 角度位移傳感器（WDS65-1K型）適用對象：SF6斷路器角位移：180o 距離范圍：自定分辯率：0.1o 速度：≥15m/s 分辯率：0.1% 輔助觸點安裝：（1）輔助觸點；一定要安裝在開關的動觸頭端或在開關的動觸頭端引出的支架上。（2）輔助觸點的作用；是用來記錄合閘開始和分閘結束的時間. 7.4安裝時注意要點：（1）動觸頭軸線與滑桿軸線間的同軸度誤差≤0.2mm。（2）盡量使用傳感器中部位置，確定觸頭的分合位置，使動觸頭的行程包含在滑桿的行程中，讓滑桿上下運動時留有緩沖余量。（3）安裝要緊固可靠，在測試中使傳感器本體與開關本體不能產生相對位移。（4）傳感器屬于精密電子儀器，各個部位請一定要注意防水防塵，盡量保持干燥清潔。
