一、概述

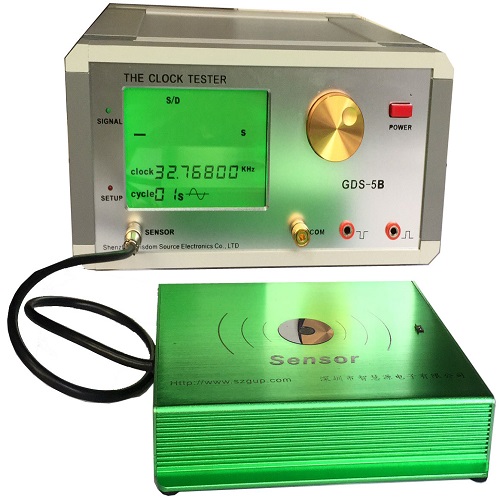

GDS-5B日計時誤差測試儀是根據JJG1010-2013電子停車計時收費表檢定規程和《JJG237-2010秒表檢定規程》設計、研發生產的一款專用日計時誤差測試儀。該日差測試儀測量日差的方法是利用傳感器將鐘表發出的振蕩信號變換為相應的電信號，用計數方法測量電信號的周期相對于標稱值的偏差，計算出日差值，不僅可以測量內置32768Hz晶振的電子產品還可以直接測量輸出1Hz的智能電表的時鐘誤差適用于使用32768Hz晶振的電子產品時鐘電路的檢測，如：智能電表、電腦主板、溫控器、定時器、電子秤、電子收款機等計時功能的精密測量。日差測試儀主要用于產品質量檢驗機構、鐘表的生產企業和智能電能表生產企業；

二、產品參數：

1.  測量范圍：多費率電子電能表、電子產品時鐘電路

2.  電源電壓：220V  AC   50HZ

3.  測量頻率：32.768KHz  1Hz

4.  測量周期 4 個可選：1 秒、2 秒、5 秒、10 秒。

5.  基準頻率：10.000MHZ  OCXO，準確度優于5*10-7。

6.  測量精度：優于 0.05s/d,分辨率 0.001s/d。

7.  測量參數：顯示日差，月差，年差，PPm，頻率，及頻率偏差值

8.  信號強度及測試進度指示：指示工作狀態及測試信號直觀明了

9.  參數設定：可設定報警比較參數，顯示背光亮度及按鍵聲音開關

10.  顯示方式：LCD 顯示

11.  體積：257×147×300(mm)

三、產品特點：

1.具有接觸測量和非接觸測量兩種功能；

2.用于檢測電子秒表、石英電子鐘的瞬時日差；

3.配套高靈敏度探頭適合各種測試場景；

4.可便攜移動，既可用于現場，又可用于檢測機構；

5.測量結果數據自動導出到計算機中；

6.內置高精度恒溫晶振OCXO(進口)；

7.被測信號強度指示及報警設置；

8.具有晶振PPM篩選功能；

（1）將“晶控”時間開關的時基頻率檢測孔（或端鈕）與計時誤差等于（或優于）0.05s/d的日差測試儀的輸人端相連，通電預熱lh后開始測量時間，重復測量10次，每次測量時間lmin，取10次測量結果的平均值，即得瞬時日計時誤差。（2）無日差測試儀時，可將“晶控”時間開關連續運行72h。根據電臺報時聲，每隔24h測量1次計時誤差，取3次計時誤差的平均值作為日計時誤差。（3）用標準時鐘或頻率準確度不低于GDS-5B日計時誤差測試儀確定日計時誤差。
