一、產品概述
我公司研制的軟密封中線對夾式蝶閥，雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。 二、特點
1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便。
三、主要結束參數
公稱通經DN（mm)
50～2000
50～1600
公稱藥理PN（MPa)
0.6
1.0
1.6
密封試驗(MPa)
0.66
1.1
1.76
強度試驗(MPa)
0.9
1.5
2.4
適用溫度
丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
適用介質
水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率
符合GB/T13927-92標準
驅動方式
蝸輪傳動、電動、氣動、液動
四、主要零部件材料
零件名稱
材料
閥體
WCB、QT450-10、HT200、HT250
蝶板
WCB、QT450-10、HT200、HT250
閥軸
2Cr13
密封圈
丁腈耐油橡膠
填料
柔性石墨
五、執行標準
制造標準
GB/T122387-89
法蘭標準
GB9113-2000、GB17241.6-1998
結構長度標準
GB12221-89
檢驗標準
GB/T13927-92

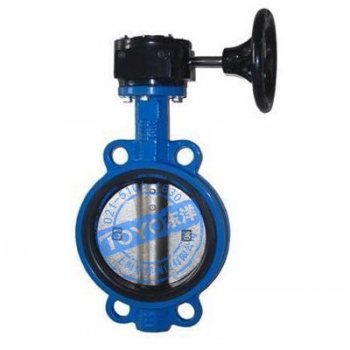

六、D371X-6/10/16對夾式蝸輪傳動軟密封蝶閥主要外形連接尺寸單位：mm
DN
L
H
HO
A
B
0.6MPa
1.0MPa
1.6MPa
DO
n-d
DO
n-d
DO
n-d
50
43
63
306
180
200
110
4-14
125
4-18
125
4-18
65
46
70
321
180
200
130
4-14
145
4-18
145
4-18
80
46
83
346
180
200
150
4-18
160
8-18
160
8-18
100
52
105
387
180
200
170
4-18
180
8-18
180
8-18
125
56
115
411
180
200
200
8-18
210
8-18
210
8-18
150
56
137
447
270
280
225
8-18
240
8-22
240
8-22
200
60
164
572
270
280
280
8-18
295
8-22
295
8-22
250
68
206
646
270
280
335
12-18
350
12-22
355
12-26
300
78
230
738
380
420
395
12-22
400
12-22
410
12-26
350
78
248
761
380
420
445
12-22
460
16-22
470
16-26
400
102
289
877
450
470
495
16-22
515
16-26
525
16-30
450
114
320
938
480
490
550
16-22
565
20-26
585
20-30
500
127
343
993
480
490
600
20-22
620
20-26
650
20-33
600
154
413
1131
480
490
705
20-26
725
20-30
770
20-36
700
165
478
1476
640
660
810
24-26
840
24-30
840
24-36
800
190
525
1533
640
660
920
24-30
950
24-33
950
24-39
900
203
585
1655
750
860
1020
24-30
1050
28-33
1050
38-39
1000
216
640
1765
850
900
1120
28-30
1160
28-36
1170
28-42
1200
254
755
1995
850
900
1340
32-33
1380
32-39
1390
32-48
