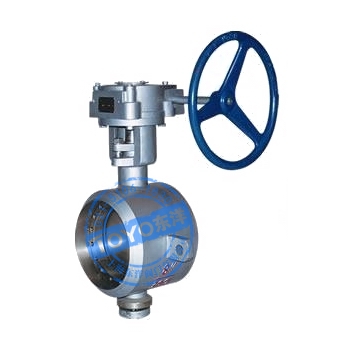

一、產品概述
東洋引進能夠國外先進技術的基礎上，采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥軍郵雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。 二、特點
１、采用三偏心蝶閥堪稱頂尖過程閥門，此設計使閥門為高溫、高壓、防火應用中氣泡級密封的理想硬密封蝶閥。
２、由于采用焊接結構，使閥門與管道平面達到永久性的零泄漏。
３、此閥無法蘭，對管道和保溫包扎帶來了很大的方便和美觀。
三、主要技術參數
公稱通經DN（mm)
DN（100～1200）mm、in4～48
公稱壓力PN（MPa)
強度試驗(1.5×PN)密封試驗(1.1×PN)
適用溫度
碳鋼：-29℃～425℃不銹鋼：-40℃～650℃
適用介質
水、蒸汽、熱水、油品
驅動方式
蝸輪傳動、電動、氣動、液動
壓力等級
ANSI150Lb磅級/PN25
焊接標準
GB12224、ANSIB16、25、DIN2559
四、主要零部件材料
零件名稱
材料
閥體
碳鋼、不銹鋼、鉻鋁鋼
蝶板
碳鋼、合金鋼、不銹鋼
閥座
3不銹鋼、鈷基硬質合金
軸套
不銹鋼
閥桿
不銹鋼、特殊材料
填料
柔性石墨
五、BYD363H/663H/963H/-10/16/25/40/C、P、R對悍式硬密封蝶閥連接尺寸
公稱通經
主要尺寸
公稱通經
主要尺寸
in
DN(mm)
L
H1
H
in
DN(mm)
L
H1
H
4
100
190
270
370
18
450
330
535
820
5
125
200
295
390
20
500
350
560
900
6
150
210
308
416
24
600
390
630
980
8
200
230
370
530
28
700
430
670
1100
10
250
250
450
580
32
800
470
800
1300
12
300
270
465
630
36
900
510
850
1370
14
350
290
475
595
40
1000
550
880
1480
16
400
310
505
755
48
1200
630
1000
1690
