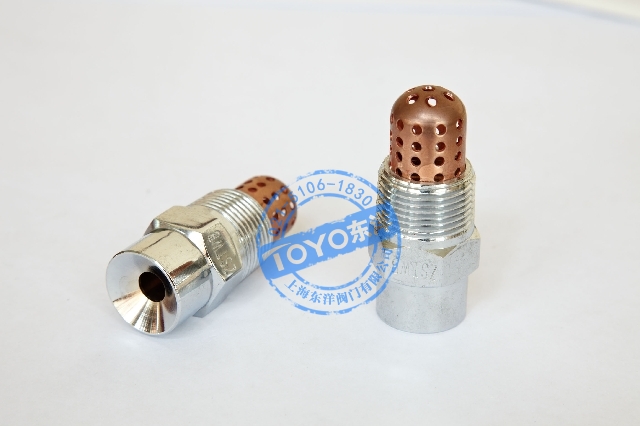

ZSTWB(帶過濾網)高速水霧噴頭概述：
水霧噴頭是水噴霧滅火系統中的一個組成部件。該水霧噴頭通常與供水管網、控制閥門、探測報警器等組成自動噴霧滅火系統，起到滅火、控火、封堵隔斷、冷卻、暴露防護及預防火災的作用。
可以水平安裝，也可以下垂、斜向方向安裝。
本類噴頭可以噴放3%、6%水成膜混合液，產生低倍數泡沫進行覆蓋滅火。
執行標準：GB5135.1-2003《自動噴水滅火系統水霧噴頭的性能要求和試驗方法》
說明：
ZSTWB型高速水霧噴頭是一種進水口與出水口在一條直線上的離心霧化噴頭，可用來撲救電氣設備、可燃液體火災等。廣泛用于主變壓器、液化石油儲罐，及安裝在電力、化工、冶金行業、航天航空、海上石油平臺、船舶及民用建筑等場所的滅火、控火和防護冷卻。
該水霧噴頭根據需要可以水平安裝，也可以下垂、斜向方向安裝。
特點：
1)額定工作壓力：0.35MPa，工作壓力范圍：0.28-0.8MPa
2)霧化形式：壓力水進入噴頭后，被分解成沿內壁運動的旋轉水流，經混合腔在離心力作用下，由特定的噴口噴出，形成霧化。
3)霧滴直徑：Dv0.9＜900μm。
其它：
1)可根據防護區域的要求配置：萬向接頭、防塵罩、過濾網。
2)本產品采用黃銅棒材制造，外表面鍍鉻，特殊要求可提供不銹鋼材質。
噴頭規格型號及流量特性：型號規格
流量L/min
霧化角
流量特性系數
連接螺紋
型號規格
流量L/min
霧化角
流量特性系數
連接螺紋
ZSTWB-30/60
30
60°
K=16
R1/2
ZSTWB-80/60
80
60°
K=43
R3/4
ZSTWB-30/90
30
90°
K=16
R1/2
ZSTWB-80/90
80
90°
K=43
R3/4
ZSTWB-30/120
30
120°
K=16
R1/2
ZSTWB-80/120
80
120°
K=43
R3/4
ZSTWB-40/60
40
60°
K=21.5
R1/2
ZSTWB-100/60
100
60°
K=53.5
R3/4
ZSTWB-40/90
40
90°
K=21.5
R1/2
ZSTWB-100/90
100
90°
K=53.5
R3/4
ZSTWB-40/120
40
120°
K=21.5
R1/2
ZSTWB-100/120
100
120°
K=53.5
R3/4
ZSTWB-50/60
50
60°
K=26.5
R3/4
ZSTWB-125/90
125
90°
K=67.5
R1
ZSTWB-50/90
50
90°
K=26.5
R3/4
ZSTWB-150/90
150
90°
K=80
R1
ZSTWB-50/120
50
120°
K=26.5
R3/4
ZSTWB-160/90
160
90°
K=86
R1
ZSTWB-63/60
63
60°
K=33.7
R3/4
ZSTWB-200/90
200
90°
K=107
R1
ZSTWB-63/90
63
90°
K=33.7
R3/4
ZSTWB-220/90
220
90°
K=117
R1
ZSTWB-63/120
63
120°
K=33.7
R3/4
ZSTWB-300/90
300
90°
K=160
R1
