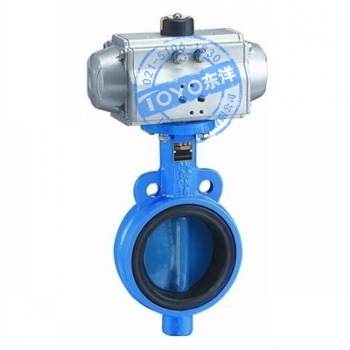

D671X對夾式氣動蝶閥產品概述
我公司研制的軟密封中線對夾式蝶閥，雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。
特點
1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便。標準參數表
公稱通徑
50mm~1200mm
法蘭標準
ISO7005-2 1988
最大工作壓力
1.6MPa
殼體試驗壓力
1.5 倍工作壓力
密封試驗壓力
1.1 倍工作壓力
工作溫度范圍
NBR 閥座 -10oC~80 o C 、 EPDM 閥座 -20oC~120oC 允許長期使用溫度
NBR 閥座 0oC~60 o C 、 ,EPDM 閥座 0oC~100oC
材料
( 見《可選材料表》部分 )
結構尺寸
ISO5752-88
驅動型式
手柄
50mm~300mm
蝸輪
50mm~1200mm
氣動
50mm~1200mm
電動
50mm~1200mm
表面處理
環氧聚酯涂料 、 尼龍 11 、 烤漆
采標目錄
項目名稱
采用標準
可選標準
設計制造驗收
GB/T12238-1989
ISO/DIN10631-91
閥門結構長度
GB/T12221-1989
ISO5752-88
閥門法蘭連接
GB9113-1988
ISO7005. 2
閥門檢驗
GB/T13927-1992
ISO/DIN5208-87
閥門標志
GB12220-1989
ISO5209-87
驅動裝置連接
GB12223-1989
ISO/DIN5211-89
閥門供貨要求
GB/T12252
————
注：蝶閥不僅符合 ISO,GB 標準，同時也兼容世界其它國家標準
可選材料
主要零部件
材質
適用規格
主要零部件
材質
適用規格
閥體
球墨鑄鐵
灰鑄鐵
鑄鋼
不銹鋼
50mm~1200mm
50mm~1200mm
50mm~300mm
50mm~300mm
閥桿
不銹鋼 410
不銹鋼 316
不銹鋼 304
碳鋼鍍鎳磷
50mm~1200mm
50mm~1200mm
50mm~1200mm
50mm~1200mm
閥板
不銹鋼 CF8
不銹鋼 CF8M
球墨鑄鐵鍍鎳磷
球墨鑄鐵覆尼龍
50mm~600mm
50mm~600mm
50mm~1200mm
50mm~1200mm
閥座
丁腈橡膠 NBR
乙丙橡膠 EPDM
氟橡膠 VITON
硅橡膠 SEP
耐熱 EPDM
耐磨 EPDM
PTFE
50mm~1200mm
50mm~1200mm
50mm~1200mm
50mm~1200mm
50mm~1200mm
50mm~1200mm
50mm~600mm
密封副適用介質， 溫度推薦
密封副材質
適用溫度
介質類型及適用程度
突出特性
淡水
海
水
鹽
類
強
堿
弱
堿
強
酸
弱
酸
天
然
氣
醇
類
空
氣
蒸
汽
油
類
食
品
閥座
丁腈
-12oC~82oC
A
A
A
B
A
D
B
A
C
A
D
A
B
耐油
三元乙丙
-35oC~135oC
A
A
A
A
A
C
A
B
B
A
A
C
A
耐老化
耐腐蝕三元乙丙
-35oC~160oC
A
A
A
A
A
A
A
B
B
A
A
C
A耐腐蝕 、 耐老化
氟橡膠
-23oC~135oC
A
A
A
A
A
C
A
A
C
A
A
A
A
耐高溫 、 耐腐蝕
聚四氟乙烯
-10oC~150oC
A
A
A
C
A
A
A
A
A
A
A
A
A
耐腐蝕 、 耐高溫
蝶板
球鐵電鍍
-30oC~350oC
B
D
C
D
C
D
C
B
A
B
A
A
C
耐熱
球鐵尼龍覆層
-30oC~100oC
A
A
A
A
A
D
A
A
C
A
D
A
A抗蝕 、 耐磨
鋁青銅
-273oC~232oC
A
B
C
D
C
D
B
A
A
A
A
A
C
耐熱 、 耐腐蝕
不銹鋼
-268oC~316oC
A
B
C
C
B
C
A
A
A
A
A
A
A
耐高溫 、 耐腐蝕
A 非常適用 B 適用 C 有限適用 D 不適用
連接尺寸
公稱通徑 結構長度
(標準值)外形尺寸
(參考值)連接尺寸
(標準值)0.6MPa 1.0MPa 1.6MPa 毫米 英寸 L H H0 A B D0 n-d D0 n-d D0 n-d 50 2 43 63 315 180 65 110 4-14 125 4-18 125 4-18 65 21/2 46 70 330 180 65 130 4-14 145 4-18 145 4-18 80 3 46 83 390 245 72 150 4-18 160 8-18 160 8-18 100 4 52 105 431 240 72 170 4-18 180 8-18 180 8-18 125 5 56 115 455 240 72 200 8-18 210 8-18 210 8-18 150 6 56 137 626 350 93 225 8-18 240 8-22 240 8-22 200 8 60 164 720 350 93 280 8-18 295 8-22 295 12-22 250 10 68 206 800 550 350 335 12-18 350 12-22 355 12-26 300 12 78 230 860 600 350 395 12-22 400 12-22 410 12-26 350 14 78 248 883 600 350 445 12-22 460 16-22 470 16-26 400 16 102 289 972 600 350 495 16-22 515 16-26 525 16-30 450 18 114 320 1043 750 380 550 16-22 565 20-26 585 20-30 500 20 127 343 1098 750 380 600 20-22 620 20-26 650 20-33 600 24 154 413 1236 750 380 705 20-26 725 20-30 770 20-36 700 28 165 478 1431 750 380 810 24-26 840 24-30 840 24-36 800 32 190 525 1488 750 380 920 24-30 950 24-33 950 24-39 900 36 203 620 1615 1250 380 1020 24-30 1050 28-33 1050 28-39 1000 40 216 725 1765 1500 580 1120 28-30 1160 28-36 1170 28-42 1200 48 254 780 1976 1500 580 1340 32-33 1380 32-39 1390 32-48
