蝸輪對夾式蝶閥

這真不是您需要的產品？
品　　牌：
東洋

直接提問 | 回首頁搜
出廠價：
200

主要規格：
DN100

用　　途：
水系統

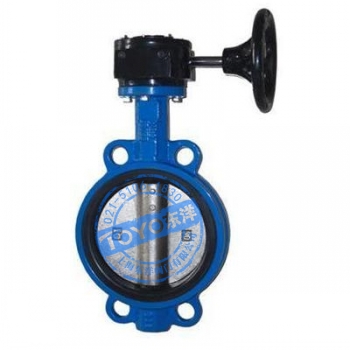

D371X蝸輪對夾式蝶閥概述：

D371X蝸輪對夾式蝶閥是一個圓盤蝶板，在閥體內繞其自身的軸線旋轉從而達到啟閉或調節的閥門，蝶閥全開到全關通常是90°。啟閉迅速，流體阻力小，可以經常操作。結構簡單、體積小、重量輕。可以運送泥漿在管路中積存液體最小。調節性能可在0～90°靈敏調節。主要技術參數：工作溫度： X：60℃ J：80℃ XB或JB：150℃ XC、JC、F46：200℃ SDJD：250℃ XE、JE：250℃ 閥體、閥桿材料：閥體材料：鑄鐵、碳鋼、不銹鋼、閥桿材料：35#不銹鋼適用介質 ：水、蒸汽、油品及腐蝕性

AD371X蝸輪對夾式蝶閥外形尺寸，連接尺寸和重量

規格 Size		A	B	C	D	L	H	D1	n-φ	K	E	n1-φ1	φ2	G	n2-M	總量 (kg)
(mm)	(inch)	A	B	C	D	L	H	D1	n-φ	K	E	n1-φ1	φ2	G	n2-M	總量 (kg)
50	2"	161	80	42	52.9	32	84.84	120	4-23	77	57.15	4-6.7	12.6	118	-	2.5
65	2.5"	175	89	44.7	64.5	32	96.2	136.2	4-26.5	77	57.15	4-6.7	12.6	137	-	3.2
80	3"	181	95	45.2	78.8	32	61.23	160	8-18	77	57.15	4-6.7	12.6	143	-	3.6
100	4"	200	114	52.1	104	32	70.80	185	4-24.5	92	69.85	4-10.3	15.77	156	-	4.9
125	5"	213	127	54.4	123.3	32	82.28	215	4-23	92	69.85	4-10.3	18.92	190	-	7
150	6"	226	139	55.8	155.6	32	91.08	238	4-25	92	69.85	4-10.3	18.92	212	-	7.8
200	8"	260	175	60.6	202.5	45	112.89 76.35	295	4-25 4-23	115	88.9	4-14.3	22.10	268	-	13.2
250	10"	292	203	65.6	250.5	45	92.40	357	4-29	115	88.9	4-14.3	28.45	325	-	19.2
300	12"	337	242	76.9	301.6	45	105.34	407	4-29	140	107.95	4-14.3	31.60	403	-	32.5
350	14"	368	267	76.5	333.3	45	91.11	467	4-30	140	107.95	4-14.3	31.60	436	-	41.3
400	16"	400	309	86.5	389.6	51.2 72	100.47 102.42	515 525	4-26 4-30	197	158.75	4-20.6	33.15	488	-	61
450	18"	422	328	105.6	440.51	51.2 72	88.39 91.51	565 585	4-26 4-30	197	158.75	4-20.6	38	539	-	79
500	20"	480	361	131.8	491.6	64.2 82	96.99 101.68	620 650	4-26 4-33	197	158.75	4-20.6	41.15	593	-	128
600	24"	562	459	152	592.5	70.2 82	113.42 120.46	725 770	20-30 20-36	276	215.9	4-22.2	50.65	816	-	188
700	28"	624	520	163	695	66 82	109.65	840	24-30 20-36	300	254	8-18	55 63.35	895	4-M33	284
800	32"	672	591	188	794.7	66 82	124	950	24-33 24-39	300	254	8-18	66 63.35	1015	-	368
900	36"	720	656	203	864.7	118	117.57	1050	24-33	300	254	8-18	75	1115	4-M30	713
1000	40"	800	721	216	965	142	129.89	1160	24-36	300	254	8-18	85	1230	4-M33	864
