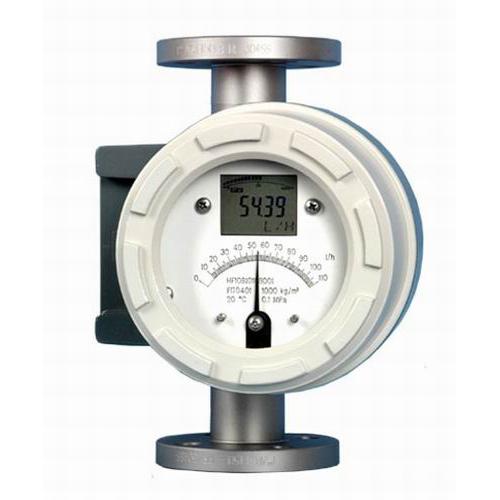

LZD金屬浮子流量計

這真不是您需要的產品？
品　　牌：
HTMC

直接提問 | 回首頁搜
出廠價：
1

主要規格：
DN15-DN200

用　　途：
流量測量

一、LZD金屬浮子流量計產品簡介 LZD金屬浮子流量計是我公司研制開發的智能儀表。該流量計將流體流量信號對應模擬電壓信號、并轉換成LZ系列純水流量計是我公司研制開發的智能儀表，適用于水處理工程純水流量測量。該流量計將流體流量信號對應模擬電壓信號、并轉換成4～20mA兩線制線性電流信號輸出，符合當前自動化工藝現場要求、且可以加載HART協議通訊，具有高精度，低漂移，抗干擾能力強等特點。并可以實現對儀表的遠程組態、監測、維護、及校準等功能。可實現生產過程測量、監督管理。濟寧恒通儀表測控技術有限公司專業的儀表供應商，我司LZ系列純水流量計可用于測量氨水，尿素溶液，鹽溶液，純水，自來水，去離子水，除鹽水等工藝介質，優勢明顯，效果良好。二、LZD金屬浮子流量計工作原理 LZ系列純水流量計工作時介質流動對浮子產生升力作用，當浮子受到的升力與浮子重力平衡時，浮子停留在某一位置，通過測量浮子的位置即可測出被測介質流量。見圖1，浮子內置磁鋼與角位移傳感器轉軸上的磁鋼耦合，浮子的上下移動帶動角位移傳感器轉動，輸出4～20mA電流信號，并轉換成流量值流量計主要由測量器和轉換器器兩大部分組成，按連接方式可分為垂直安裝和水平安裝。三、LZD金屬浮子流量計主要技術參數測量純水，去離子水，除鹽水，絮凝劑、氯化鈉鹽溶液等液體介質工作電壓： DC24V；AC220V可選輸出信號：兩線制4～20mADC電流輸出并加載HART協議通訊法蘭標準： HG/T20592-2009；HG/T20617-2009 (或按用戶要求)。電源引入口：M20×1.5(內螺紋) 或按用戶要求輸入阻抗：＞100MΩ；標準負載電阻：250Ω。公稱壓力：DN15～DN50為PN≤10.0MPa，DN80～DN100為PN≤6.3MPa(或按用戶要求特殊定制)。精度：1.0% FS、1.5% FS、2.0% FS、2.5% FS 介質溫度： -40℃～+300℃。阻尼時間選擇：（0～32秒）。環境溫度：-40℃～+70℃（LCD：-20℃～+70℃）。防爆型式：本安型ExiaⅡCT4，隔爆型ExdⅡCT4 。防護等級： IP65 。測量范圍水：2.5 L/h～100000L/h(20℃)。空氣:0.07～1800m3/h(0.1013MPa, 20℃) 。適用介質粘度 DN15、DN20：η＜5mPa.s（FZ15.1，FZ15.2，FZ15.3） η＜30mpa.s（FZ15.4，FZ15.5，FZ15.6，FZ15.7，FZ15.8、FZ20.1、FZ20.2） DN25、DN40: η＜250mPa.s DN50、DN80、DN100: η＜300mPa.s 2、LZD金屬浮子流量計分類按安裝方式分類：分為垂直安裝型和水平安裝型、按適用介質分類：基本型：適用于液體測量。阻尼型：適用于氣體及蒸汽測量，阻尼可以防止氣體波動大流量計抖動防腐型：內襯聚四氟乙烯，適用于腐蝕性介質的測量。夾套型：用于介質需要保溫或冷卻場合。注：防腐流量計、夾套式流量計無水平安裝型式四、LZD金屬浮子流量計選型用流量表公稱通徑浮子號流量值（水L/h；空氣m3/h）壓力損失kPa 水標校空氣標校水標校空氣標校浮子材質浮子材質 304 PTFE 304 304 PTFE 304 DN15 FZ15.1 25 - 0.7 6.5 - 7.1 FZ15.2 40 25 1.1 6.5 5.5 7.2 FZ15.3 60 40 1.8 6.6 5.5 7.3 FZ15.4 100 60 2.8 6.6 5.6 7.5 FZ15.5 160 100 4.0 6.8 5.6 8.0 FZ15.6 250 160 7.0 7.2 5.8 10.0 FZ15.7 400 250 10.0 8.6 6.1 10.8 FZ15.8 600 400 16.0 11.1 7.3 14.0 DN20 FZ20.1 750 600 20 6.9 5.9 7.3 FZ20.2 1600 1000 34 7.8 6.2 8.2 DN25 FZ25.1 1000 600 30 7.0 5.5 7.7 FZ25.2 1600 1000 45 8.0 5.6 8.8 FZ25.3 2500 1600 70 10.8 5.6 12.0 FZ25.4 4000 2500 110 18.8 6.4 19.0 FZ25.5 6000 4000 180 20.0 10.0 25.0 DN40 FZ40.1 2750 1850 90 7.2 6.2 7.8 FZ40.2 5000 2750 150 7.5 6.5 8.5 FZ40.3 6500 5000 210 8.3 7.1 9.4 FZ40.4 8500 6500 320 9.8 8.5 10.3 DN50 FZ50.1 6000 4000 180 8.1 6.8 8.6 FZ50.2 10000 6000 300 11.0 8.8 10.4 FZ50.3 16000 10000 600 17.0 13.7 15.5 DN80 FZ80.1 25000 16000 1000 8.1 6.3 8.0 FZ80.2 40000 25000 1200 9.5 7.2 14.0 DN100 FZ100.1 60000 40000 1800 10.0 7.9 25.0 FZ100.2 100000 - - 15.0 - - 山LZD金屬浮子流量計選型必備參數：介質名稱工作壓力（液體可不填寫）工作溫度（液體可不填寫）介質密度介質粘度制造量程法蘭標準
