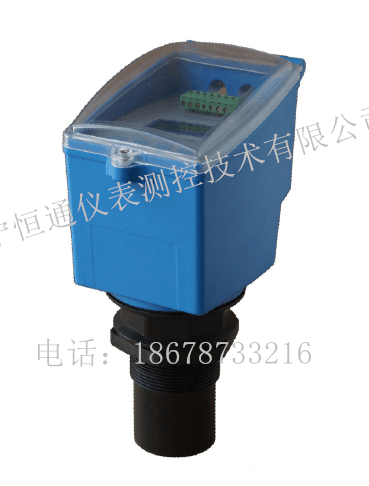

- HTUL-20超聲波液位計-超聲波液位計可以安裝水池、水箱測量水池水箱液位連鎖控制 一、超聲波液位計產品概述 超聲波液位計是根據超聲波原理由微處理器控制的數字液位儀表。工作過程是由超聲波脈沖傳感器（換能器）發出，聲波經介質表面反射后被同一傳感器或超聲波接收器接收，通過壓電晶體或磁致伸縮器件轉換成電信號，并由聲波的發射和接收之間的時間來計算傳感器到被測介質表面的距離。 由于超聲波液位計采用非接觸的測量，被測介質幾乎不受限制，可廣泛用于各種液體和固體物料高度的測量。 二、超聲波液位計工作原理 超聲波物位計工作原理是由超聲波換能器（探頭）發出高頻脈沖聲波遇到被測物位（物料）表面被反射折回反射回波被換能器接收轉換成電信號.聲波的傳播時間與聲波的發出到物體表面的距離成正比.聲波傳輸距離S與聲速C和聲傳輸時間T的關系可用公式表示：S=C×T/2. 探頭部分發射出超聲波，然后被液面反射，探頭部分再接收，探頭到液（物）面的距離和超聲波經過的時間成比例： hb = CT2 即，距離 [m] = 時間×聲速/2 [m]，聲速的溫度補償公式： 環境聲速= 331.5 + 0.6×溫度 三、超聲波液位計基本參數與功能： 1、信號輸出：標配4～20mA或選配485、232、兩路繼電器、四路繼電器 2、測距能力：量程4、7、10、12、15、17、20 m 以及大功率50m 3、發射全角：7°～12°發射角的大小和測距能力成正比 4、工作模式：測量距離 L 和測量液位 H 兩種模式的轉換，菜單可選 5、盲 區：0.25～1.0m→盲區固有，菜單可查 6、分辨 率：測量距離＜10m→1mm 測量距離≥10m→10mm 7、防護等級：Ip66 8、精 度： 0.25％～0.5％ 9、環境溫度： -15～+55℃ 四、超聲波液位計選型： 選型選得是否恰到好處，對后續使用效果起到關鍵作用，在這里我們只是提供一般選型原則，僅供參考。 1、當使用環境不錯并且系統只需要采集有關數據，選用本變送器就可以了，當您還有其他要求時，比如：需要繼電器開關輸出來控制其他電器機構，這時最好選擇分體機。 2、當環境潮濕、不通風、灰塵多等環境比較惡劣，建議采用分體近傳型，近傳換能器密封好，具有一定防爆性能，能夠抵御惡劣環境，其唯一缺點是傳輸距離小點(極限連接線長度約30m)。 五、超聲波液位計儀表不可應用范圍： 由于以下介質的揮發氣體或灰塵的吸聲能力特強，所以一般情況下不可以應用。比如：發煙硫酸、硝酸、儲存罐中的水泥粉、石灰粉、液體表面有大量的泡沫存在等，其次：到達換能器的溫度60℃以上或儲存罐壓力≥0.4Mpa時不可以應用（如果應用在帶溫帶壓的儲存罐，訂貨時必須說明)。 總結：超聲波對安裝環境的要求比較高，我們?cè)谶@里再次反復強調， 無論安裝環境多復雜，在確定安裝位置前，您最好先找到能夠準確地測量空氣距離L的場合，L準確，H液位自然就準確了， 即我們牢牢抓住L(空氣距離)這個檢測工具， 您就會得心應手的應用超聲波液位計了。 六、安裝中的注意事項: 1、安裝在儲罐直徑的1/4或1/6處，且距離罐壁最小距離為大于500mm。 2、不能安裝在入料口的上方。同時注意：室外安裝時應采取遮陽、防雨措施。 3、儀表不能安裝在拱形罐頂中間，除了產生間接回波，還會受到多次回波的影響。多次回波可能比真正回波的信號幅度還大，因?yàn)轫敳靠梢约卸鄠€(gè)回波。所以不能安裝在中心位置。 其他應用說明： 1、在檢驗的過程中應該注意：當實際空氣距離L超過儀表最大測量距離 L，視為無效。 2、一般情況下，儀表量程d+盲區C＝儀表最大測量距離L(max)。 3、儀表中的量程d是和輸出電流P有關的參數，和其他無關。 產品特色：本超聲波外型為美觀，換能器/探頭與進口原裝完全一致，精度可達0.25%~0.5%，精準顯示：0.001m，抗干擾強、穩定性好。 經過以上多個項目的檢驗，用戶可以放心的使用了。
