軌枕靜載試驗機

這真不是您需要的產品？
品　　牌：
恒瑞金

直接提問 | 回首頁搜
出廠價：
10000 元/臺

主要規格：
齊全

用　　途：
軌枕抗壓試驗

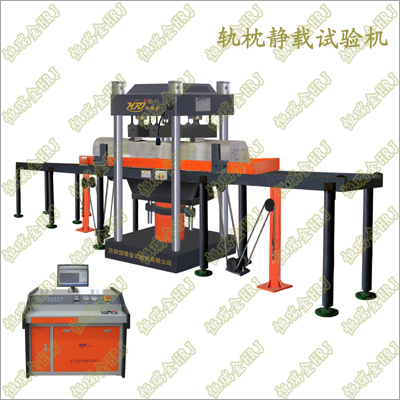

YAW-500B微機控制電液伺服混凝土軌枕靜載試驗機（四柱結構） 500kN.Concrete Sleeper Static Loading Testing Machine(Four Column System)；重要功能： →用于標準軌距鐵路預應力混凝土枕(含岔枕、寬枕、橋枕)靜載抗裂強度試驗測試及研究。 →用于標準軌距鐵路預應力混凝土枕(含岔枕、寬枕、橋枕)科學研究、新產品開發及產品質量檢驗的靜載抗裂試驗。 →預應力混凝土枕軌下截面檢驗荷載、靜停時間、開裂載荷測試及研究。 →預應力混凝土枕中間截面檢驗荷載、靜停時間、開裂載荷測試及研究。 →II型預應力混凝土枕、III型有擋肩預應力混凝土枕、III型預應力混凝土橋枕、III型無擋肩預應力混凝土枕、II型電容枕、III型有擋肩電容枕、III型無擋肩枕電容枕、城市軌道用混凝土枕靜載抗裂強度試驗測試及研究。 →新II型預應力混凝土枕、新III型預應力混凝土橋枕、III型無擋肩預應力混凝土枕、電容枕（具有軌道電路電容器安裝槽的軌枕）靜載抗裂強度試驗測試及研究。 →高速有砟枕、高速有砟橋枕、CRTS雙塊式無砟軌道混凝土軌枕、有砟軌道用混凝土枕、無砟軌道用混凝土枕、特種混凝土軌枕、鋼纖維混凝土軌枕、混凝土寬枕(軌枕板)、先張法預應力混凝土軌枕、后張法預應力高強混凝土軌枕靜載抗裂強度試驗測試及研究。 →有砟軌道混凝土岔枕、無砟軌道用混凝土岔枕、預埋套管式高速鐵路無砟軌道混凝土道岔板、鉆孔式高速鐵路無砟軌道混凝土道岔板靜載抗裂強度試驗測試及研究。重要試驗： ★ 軌枕→移動小車→推至試驗機→定位標尺調整軌枕位置(軌枕與承墊鋼板中間安放硬橡膠墊）； ★ 設定加載試驗程序（軌枕與加載鋼板中間安放硬橡膠墊）→加荷速度1000N/s恒加載→加載到30%～40%的檢驗荷載值→保載3min /180秒→卸荷返回指定位置（或者再加載使軌枕出現裂紋）； ★重復以上步驟，完成軌枕三個載面（兩個下截面和一個中間截面）檢驗荷載、靜停時間、開裂載荷測試。依據標準： →TB/T1879-預應力混凝土枕靜載抗裂試驗方法； →JJG（鐵道）158《500kN混凝土軌枕靜載試驗機檢定規程》Verification Regulation for 500kN Concrete Sleeper Static loading Testing Machine； →TB/T2190-2013混凝土枕Concrete sleeper； →TJ/GW118-2013《高速鐵路CRTSⅢ型板式無砟軌道先張法預應力混凝土軌道板暫行技術條件》； →TB/T3080-2014有砟軌道混凝土岔枕Concrete turnout sleeper for ballasted track； →TB/T3397-2015 CRTS雙塊式無砟軌道混凝土軌枕； →TB/T3400.1-2015高速鐵路無砟軌道混凝土道岔板第1部分：預埋套管式； →TB/T3400.2-2015高速鐵路無砟軌道混凝土道岔板第2部分：鉆孔式； →TB/T3275-2011鐵路混凝土Concrete for railway construction； →TB 10424-2010 鐵路混凝土工程施工質量驗收標準； →Q/CR9204-2015鐵路建設項目工程試驗室管理標準Standard for Engineering Laboratory Management of Railway Construction Project；重要特點：來電咨詢：18660118271 黃先生 →軌枕靜載試驗機由載荷機架、移動小車、移動滑軌載架、自動頂升機構、液壓加載系統、測控系統組成。 →人體工程學設計，機宜人、人適機，符合人-機-環境系統，高效、健康、舒適、安全。 →四立柱結構，液壓缸下置，大空間、大跨度、高剛性、高穩定性。 →雙控雙向液壓油缸，大行程、高速運行、快速試驗、高頻響應、快速返回。 →電機驅動移動小車，輕巧、快捷、方便，快速移動、精準定位。 →移動滑軌安裝操控盒，方便操控，快速移動軌枕。 →伺服測控系統，高精度、高效、低噪音、快速響應，實現等速率自動加載、恒試驗力保持、循環加載控制。 →靜音型油源泵站系統，壓差隨動，自帶冷卻系統，保證油溫不會升高，適于長期連續工作。 →創新的HRJ液壓過濾凈油技術：電動油泵循環過濾、避免伺服閥阻塞，液壓油長期循環使用。 →自動頂升機構，雙定位、定位精準可靠。 →雙位照明觀察燈具。 →載荷加載導向，精準可靠。 →全數字閉環、多通道、多功能、易操控的HRJ-Test測控軟件；多種標準方法（國標、英標、美標、德標、澳標、日標、意標、俄標、歐標/GB、ISO、JIS、ASTM、DIN、BS、EN）。 →試驗過程的自動控制、數據采集、處理、分析、存儲及顯示。 →載荷自動保持、應力、應變控制、循環控制及自編程控制等多種控制方式。 →控制模式智能設置，控制方式之間無沖擊、平滑切換，加載、卸載平穩。 →過程再現和數據再分析、曲線放大、比較、遍歷；曲線可自由放大和縮小；滿度自調。 →操控軟件，采用模塊化、開放式編程、個性化設計，可自行調整。 →標準模塊；權限管理模塊、試驗模塊、控制模塊、分析模塊、查詢模塊、輸出模塊等。 →操作提示和向導功能。 →靈活的Excel或Word報告格式，可選擇、指定、排序、單獨、合并、多類型輸出。 →網絡數據庫管理。 →試驗結束自動返回，智能、高效、快捷。 →多重保護功能：油缸限位保護；液壓系統過載溢流保護；試驗力過載保護；過流、過壓保護；試樣破損安全保護；操作提示向導保護；試驗結束自動保護等。重要參數： YAW-500B微機控制電液伺服混凝土軌枕靜載試驗機 500kN.Concrete Sleeper Static Loading Testing Machine(Four Column System) 1 最大試驗力 500kN 2 試驗力測量范圍 1%～100%FS 3 試驗力準確度 ≤±1% 4 試驗力分辨力 1/±300000F.S（全程分辨力不變） 5 等速應力控制范圍 2～60 N/mm2·S-1 6 應力速率誤差 ≤±5% 7 載荷加載速率 0～60kN/s任意設定；計算機自動控制顯示 8 活塞行程 0～250mm 9 靜載試驗空間 0～450mm 10 四立柱間距（LW） 850x630mm 11 加載及承載跨距 600mm(間隔300±1mm) 12 移動小車（LW） 3300x550(100mm銷孔間隔) 13 移動滑軌載架（LW） 6000x600mm 14 載荷機架結構四立柱、油缸下置、大跨度、高剛性、高穩定性 15 電源電壓～380V±10% 50Hz（須可靠接地） 16 機器功率 2.2kW 17 機器尺寸（LWH） 6000x1000x2100mm 18 液壓控制柜尺寸（LWH） 1200x800x1100mm 19 機器重量 ≈4500kg
