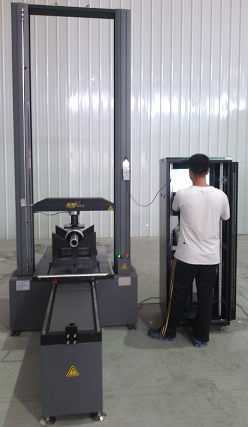

- ETM50-N弓形彈簧套管扶正器綜合性能試驗機(CE) 50kN/Bow-spring Casing Centralizers Testing Machine； 重要功能： →對弓形彈簧套管扶正器進行起動力試驗、復位力試驗、下放力試驗、扶正器放置和止動環實驗測試及研究。 →高性能彈性扶正器、經濟型彈性扶正器、堅固式扶正器、整體沖壓剛性扶正器、焊接式剛性扶正器、樹脂剛性扶正器、鑄鋁剛性扶正器、油管扶正器、獨立止動環、一體式止動環、直井、狗腿井、大斜度井、單弓形（I 型）、雙弓形（II 型）、三弓形（III型）； →弓形彈簧套管扶正器由圓箍、弓形彈簧片、銷子組成。每種規格的扶正器由相應的弓形彈簧片組合而成。弓形彈簧片材料為65Mn、銷子為45號鋼材、圓箍為A3鋼材料。 重要試驗術語： →套管完全居中時的環空間隙annual clearance for perfectly centred casing井眼直徑與套管外徑差值的一半；扶正器永久變形centralizer permanent set；撓曲flexed用規定的3倍最小復位力（±5％）對弓形彈簧片施力后，則認為該弓形彈簧片被撓曲；夾持裝置 holding device將止動環或扶正器固定在套管上的裝置；夾持力 holding force使止動環在套管上產生滑移所需的最大力；井眼尺寸hole size井眼直徑；限位箍limit clamp止動環；復位力 restoring force安裝在套管上的扶正器使套管離開井壁的力；剛性扶正器 rigid centralizer弓片不能被撓曲的扶正器；下放力running force安裝在套管上的扶正器在特定井眼內移動所需的最大力；下垂點sag point套管撓度的最大點；滑動力范圍slippage force range克服夾持力后，繼續移動止動環所需梁范圍；堅固式扶正器solid centralizer翼?xiàng)l不能被撓曲的整體式扶正器；偏離間隙 standoff井眼直徑與套管外徑間的最小距離；偏離間隙比 standoff ratio偏離間隙與環空間隙的比值，用百分比表示；起動力 starting force安裝在套管上的扶正器進入特定井眼所需的最大力；止動環 stop collar安放在套管上防止扶正器移動的裝置；套管浮重；在二維（2-D)井眼中的套管撓度；在三維（3-D)井眼中的套管撓度；測試總成(螺釘、棘爪、機械夾及環氧樹脂)。 相關標準方法： →GB/T19831.1-2005《石油和天然氣工業 套管扶正器第1部分弓形彈簧套管扶正器》； Petroleum and natural gas industries-Casing centralizers-Part1：Bow-spring casing centralizers（ISO10427-1：2001，IDT)； →GB/T19831.2-2008《石油天然氣工業 固井設備 第2部分：扶正器的放置和止動環測試》； Petroleum and natural gas industries-Equipment for well cementing-Part2：Centralizer placement and stop-collar testing（ISO10427-2：2004，IDT)； →GB/T19830-2005 石油天然氣工業 油氣井套管和油管用鋼管（ISO11960：2001，IDT)； →DIN EN ISO 10427-1-2003《石油和天然氣工業 彈簧套管扶正器 第1部分:弓形彈簧套管扶正器》； Petroleum and natural gas industries-Casing centralizers-Part1:Bow-spring casing centralizers ； →ANSI/ APISPEC 10D-2002弓形彈簧套管扶正器的規范(第6版)； Specification for Bow-Spring Casing Centralizers (Sixth Edition)； →NF M87-226-1-2002石油和天然氣工業.套管扶正器.第1部分:弓形彈簧式套管扶正器； Petroleum and natural gas industries-Casing centralizers-Part1:Bow-spring casing centralizers 。 重要特點： →計算機、測控系統一體化集成，整體安裝于標準機柜。 →移動式工作臺，定位示意、前后推拉、快速、滑暢、輕松、快捷。 →V型承載支架，快速可調、標尺指示、準確定位、高剛性。 →精密無間隙滾珠絲杠、大跨度、高剛性、高穩定性的負荷機架，整體全圍護；機架尺寸可定制。 →載荷自動保持、應力、應變控制、循環控制及自編程控制等多種控制方式。 →高精度測力器，線性寬，穩定性好，保證載荷的測力精度。 →高速率、低振動、免維護、靜音型交流伺服電機驅動系統。 →內置以太網接口；方便的手持控制器，即停即行功能；操作靈活、隨意切換。 →多種完善的試驗夾具，快速更換；可選T型工作臺、防旋轉夾具/附件裝置、環境系統、引伸計。 →寬泛的測試速度0.001～500mm/min（可定制高速試驗機1000mm/min；2000mm/min）。 →全數字閉環、多通道、多功能、易操作的HRJ-test 測控軟件。 →試驗過程的自動控制、數據采集、處理、分析、存儲及顯示。 →載荷自動保持、應力、應變控制、循環控制及自編程控制等多種控制方式。 →控制模式智能設置，控制方式之間無沖擊、平滑切換，加載、卸載平穩。 →過程再現和數據再分析、曲線放大、比較、遍歷；曲線可自由放大和縮小；滿度自調。 →操控軟件，采用模塊化、開放式編程、個性化設計，可自行調整。 →標準模塊；權限管理模塊、試驗?zāi)K、控制模塊、分析模塊、查詢模塊、輸出模塊等。 →操作提示和向?qū)Чδ堋? →多種標準方法（國標、英標、美標、德標、澳標、日標、意標、俄標、歐標/GB、ISO、JIS、ASTM、DIN、BS、EN)。 →電路板采用光電隔離設計，具有抗干擾能力強的特點。 →靈活的Excel或Word報告格式，可選擇、指定、排序、單獨、合并打印。 →網絡數據庫管理。 →多重保護功能：試驗力過載保護；過流、過壓保護；試樣破斷時安全保護；試驗結束自動保護等。 重要參數： 來電咨詢：18660118271 黃先生 ETM50-N弓形彈簧套管扶正器綜合性能試驗機(CE)； 50kN/Bow-spring Casing Centralizers Testing Machine； 1 最大試驗力 50kN 2 試驗機準確度 0.5級 / 1級 3 負荷測量范圍 0.4%～100%F.S（0.5級）/ 1%～100%F.S（1級） 4 示值相對誤差 ≤±0.5%（0.5級）/ ≤±1.0%（1級） 5 試驗力分辨力 1/±300000F.S（全程分辨力不變） 6 位移分辨力 0.001mm / 0.01mm 7 力控速率調節范圍 0.005～5%F.S/S 8 力控速率相對誤差 設定值的±1%以內； 9 應變速率調節范圍 0.02～5%FS/S 10 應變速率相對誤差 速率＜0.05%FS時，為設定值的±2%以內； 速率≥0.05%FS時，為設定值的±0.5%以內； 11 速率調節范圍 0.001～500mm/min（可定制高速試驗機系統） 12 速率控制精度 速率＜0.01mm/min時，設定值的±1.0%以內； 速率≥0.01mm/min時，設定值的±0.2%以內 13 恒力、恒應變、恒位移控制范圍 0.5%～100%F.S； 14 恒力、恒應變、恒位移控制精度 設定值＜10%FS時，為設定值的±1%以內； 設定值≥10%FS時，為設定值的±0.1%以內； 15 壓縮試驗空間 0～2000mm / 可定制 16 試驗機有效跨度 800mm / 可定制 17 移動式工作臺 18 試件V型支架 19 壓縮壓盤 200x200mm 20 電源電壓 ～220V±10% 50Hz（須可靠接地） 21 機器功率 750W 22 機器尺寸（LWH） ≈1300x1600x3050mm 主要配置： 名 稱 內 容 備 注 負荷機架 大跨度、大空間、高剛性、高穩定性 1臺 驅動系統 進口交流伺服電機及驅動器 1套 測控系統 HRJ-test全數字閉環、多通道、多功能、易操控 1套 測力傳感器 1支 手持控制器 1只 移動式工作臺 1套 V型承載支架 1套 壓縮壓盤 200x200mm 1套 計算機 主流品牌 1臺 測控柜 1套 隨機工具 1套 技術資料 說明書、裝箱單、合格證、服務單 1套 試驗機軟件 中文版/可定制英文版 1套
