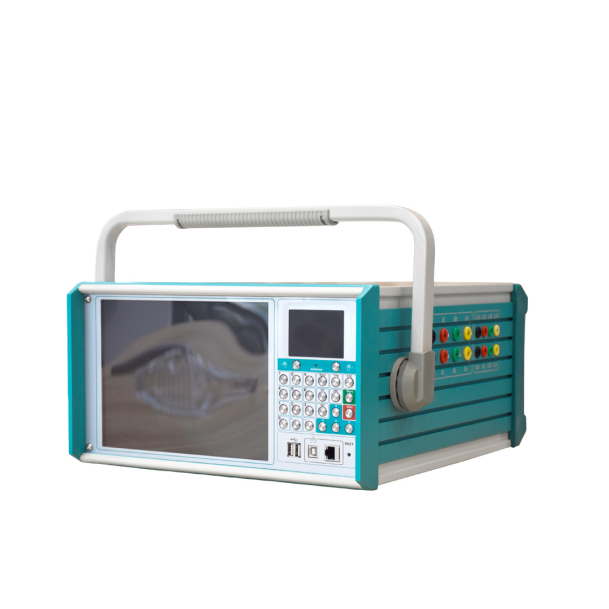

ZNJB-1200六相微機繼電保護測試儀

這真不是您需要的產品？
品　　牌：
中能新儀

直接提問 | 回首頁搜
出廠價：
1000 元/套

主要規格：
www.whznxy.com

用　　途：
用于電力、冶金、石油、化工等行業

產品簡介 ZNJB-1200六相微機繼電保護測試儀采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，非常適合現場流動試驗作業。性能特性 1. 輸出達6相電壓6相電流，可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型，以及12相型輸出模式，既可兼容傳統的各種試驗方式，也可方便地進行三相變壓器差動試驗和廠用電快切和備自投試驗。 2. 輸出端堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良； 3. 主控采用 DSP 控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率 D/A 轉換。輸出波形精度機高，失真小，線性好。采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開即可工作，流動試驗非常方便； 4. 軟件功能強大：可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。6 相電流可方便進行三相差動保護測試； 5. 完善的自我保護功能：散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。 6．經典的Windows XP操作界面，人機界面友好，操作簡便快捷；高性能的嵌入式工業控制計算機和10.4寸分辨率為800×600的TFT真彩顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態及各種幫助信息等。 7．主控板采用DSP+FPGA結構，16位DAC輸出，對基波可產生每周2000點的高密度正弦波，大大改善了波形的質量，提高了測試儀的精度。 8．可連接筆記本電腦（選配）運行。筆記本電腦與工控機使用同一套軟件，無須重新學習操作方法。 9.配有獨立專用直流輔助電壓源輸出，輸出電壓分別為110V（1A），220V（0.6A）。以提供給需要直流工作電源的繼電器或保護裝置使用。 10.具有軟件自較準功能，避免了要打開機箱通過調整電位器來校準精度，從而大大提高了精度的穩定性。技術指標交流電流源（6*30A）單相電流輸出（有效值） 0--30A/相，精度：0.2% ±5mA 六相并聯輸出(有效值) 0--180A/六相同相位并聯輸出相電流長時間允許工作值(有效值) 10A 每相最大輸出功率 320VA 六相并聯電流最大輸出功率 1000VA 六并電流最大輸出允許工作時間 5s 頻率范圍 0--1000Hz，精度 0.01H 諧波次數 2--20 次相位 0--360°，精度 0.1° 直流電流源直流電流輸出 0--±10A/相，精度：0.5% ±5mA 交流電壓源單相電壓輸出（有效值） 0--120V/相，精度：0.2% ±5mV 線電壓輸出（有效值） 0--250V 相電壓/線電壓輸出功率 75VA/100VA 頻率范圍 0--1000Hz，精度：0.001Hz 諧波次數 2--20 次相位 0--360°，精度：0.1° 直流電壓源單相電壓輸出幅值 0--±160V，精度：0.2% ±5mV 線電壓輸出幅值 0--±320V 相電壓/線電壓輸出功率 90VA/180VA 開關量端子開關量輸入端子 8 對空接點 1--20mA，24V 裝置內部有源輸出電位翻轉無源接點：低阻短接信號有源接點：0-250V DC 開關量輸出端子 4 對，空接點，遮斷容量：110V/2A，220V/1A 其他時間范圍 1ms--9999s，測量精度：1ms 單機體積重量 390mmx360mmx190mm，約 18Kg 電源 AC220V±10%，50Hz，10A
