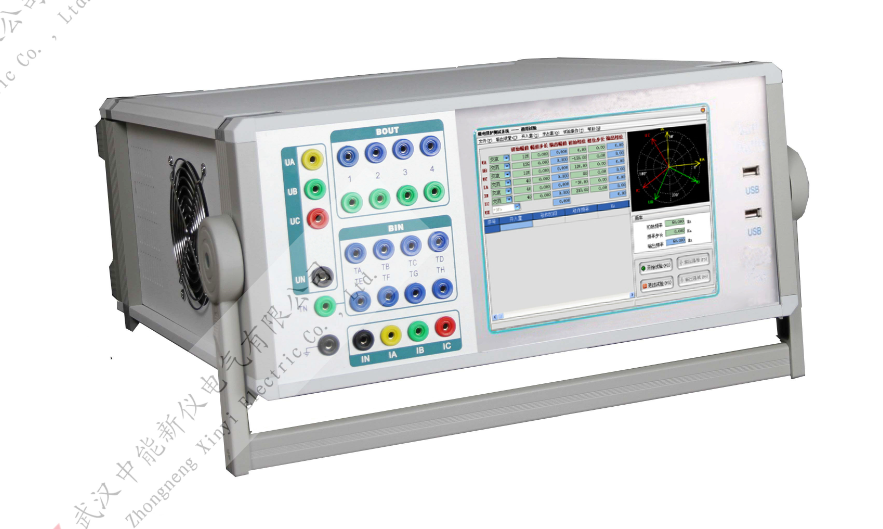

ZNJB-1001三相微機繼電保護測試儀

這真不是您需要的產品？
品　　牌：
中能新儀

直接提問 | 回首頁搜
出廠價：
1000 元/套

主要規格：
www.whznxy.com

用　　途：
主要適應于水利電力及工程、電器制造廠、鋼鐵冶金、電子、石油化工

產品簡介 ZNJB-1001三相微機繼電保護測試儀裝置有7路開入和2對開出以及標準4相電壓3相電流輸出，開關量輸入電路可兼容空接點和0～250V電位接點，電位方式時，0～6V為合，11～250V為分，開關量可以方便地對各相開關觸頭的動作時間和動作時間差進行測量，ZNJB-1001三相微機繼電保護測試儀采用高速數字控制處理器作為輸出核心，測量精度為0.5級，軟件上應用32位雙精度算法產生各相任意的高精度波形由于采用內部源獨立處理結構，結構緊湊，修正了筆記本電腦直接控制式測控儀中因數據通信線路長、頻帶窄導致的輸出波形點數少的問題，ZNJB-1001三相微機繼電保護測試儀是繼保工作者得心應手的好工具。性能特性 1 電壓源輸出端口：UA、UB、UC、UX和共用中性點UN。 2 機殼接地端口：在測試時應可靠接地，可以提高測試數據的準確性和測試的安全性。 3 電流源輸出端口：IA、IB、IC和共用中性點IN。 4 開關量輸入端口：TA、TB、TC、TD、TE、TF、TG、TH共8路獨立輸入，兼容空接點與15V～250V有源接點，能自動識別有源接點的極性，TN為公共端。 5 開關量輸出端口：4對空接點輸出。 6 LCD顯示屏：7寸彩色液晶顯示屏。 7 旋轉按鈕：試驗時需設定的所有數據及過程控制均由其完成。技術指標 交流電流源三相共用中性點的電流源，電流上升下降時間＜100μs 最大輸出功率：300VA/相輸出準確度： 0.1A～3A準確度 ±20mA 3A～40A準確度 ±0.5% 單相設置輸出時間： 0.1A～5A 600秒 5A～10A 120秒 10A～20A 30秒 20A～30A 3秒 30A～40A 2秒分辨力：10mA 交流電壓源四相共用中性點的電壓源，電流上升下降時間＜100μs 最大輸出功率：≥75VA/相輸出準確度： 1V～10V準確度 ±20mV 10V～125V準確度 ±0.5% 分辨力：10mV 直流電流源單相輸出范圍：-10A～+10A或0～20A 最大輸出功率：200VA/相輸出準確度： ±0.1A～±2A準確度 ±20mA ±2A～±10A準確度 ±0.5% 分辨力：10mA 直流電壓源直流電壓輸出范圍：-150V～+150V或0～300V 最大輸出功率：≥100VA 輸出準確度： ±1V～±10V準確度 ±20mV ±10V～±150V準確度 ±0.5% 分辨力：10mV 交流電壓、電流源角度相角范圍：0°～ 360° 準確度：±0.5° 分辨力：0.1° 交流電壓、電流源頻率頻率范圍：10～1000Hz 能疊加2～20次任意幅值的諧波及直流輸出準確度：±0.5% 分辨力：0.01 Hz 計時精度 1ms～1S ±10ms >1S ±0.5% 開入量 8路獨立開關接點輸入，自動識別有源接點的極性兼容空接點與15V～250V有源接點 開出量 4對可編程開關空接點輸出接點容量：250VDC，0.5A 或 250VAC，0.5A 同步性電壓電流同步性 ≤50μS 供電電源交流輸入電壓：額定值：220V ± 10% 基準值：220V ± 2% 交流供電頻率：額定值：50Hz ± 10% 基準值：50Hz ± 2% 使用環境環境溫度：－10℃～+40℃ 相對濕度：≤90% 大氣壓強：80～110kPa 機箱尺寸與重量箱體尺寸（長×寬×高）：420mm×190mm×500mm 重量：18千克
