明渠流量計安裝技術規范

這真不是您需要的產品？
品　　牌：
上海有恒

直接提問 | 回首頁搜
出廠價：
2200

主要規格：

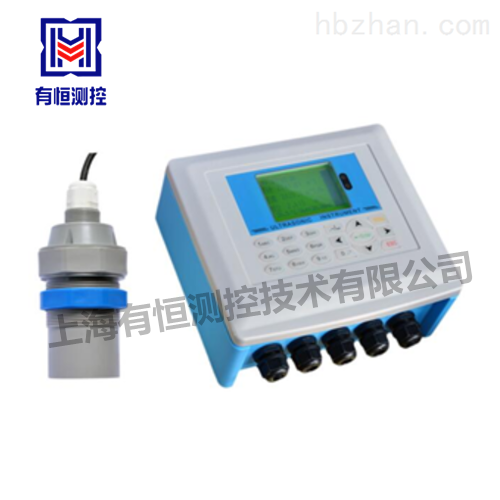

UHMQ-F

用　　途：

超聲波明渠流量計安裝時一定要配堰槽，一般大家用的多是直角三角堰、矩形堰和巴歇爾槽，但在不少現場，因為渠道內的水面會有垃圾、泡沫或者其他漂浮物，造成測量的誤差或者測量不到信號；或者因為上游沒有足夠長度的直渠道，水面波動厲害，可以采用靜水井方式來安裝來解決。產品的安裝明渠流量計的探頭安裝在量水堰槽水位觀測點位置上,測量流經量水堰槽的水位，在儀器安裝時，把相應量水堰槽的水位流量關系以數表形式經由按鍵裝入儀表內存儲器。上海有恒測控儀表的微處理機由測出的水位,用查表法求出對應的流量值.數表中兩相鄰數值之間的數，用線性插值法求出。超聲波明渠流量計在許多非滿水\大流量（或小流量），自然流動的自由水面狀態下測量流體的流量，稱為明渠流量檢測。由于明渠流量較大或較小，流體中往往會有一定的腐蝕性或夾帶一些雜質，使用一般的管道流量計檢測流量是很困難的，因此明渠流量檢測尤其是超聲波非接觸式明渠流量儀為首選的流量檢測儀器。調試——超聲波傳感器配有固定螺環，預先在安裝位置預留安裝孔，將超聲波傳感器放好后，擰緊上螺環即可。按照要求連接主機與超聲波傳感器。安裝過程中注意傳感器端面與堰槽底部保持垂直，傳感器測量范圍內不可有任何遮擋物。安裝完成后，輸入安裝高度（巴歇爾為超聲波換能器端面到水堰槽底部的距離、矩形堰和直角三角堰為超聲波換能器端面到水堰槽最低出水口的距離、），設置好水堰槽的幾何參數，即可正在運行。如數據依然跳動較大，可以再超聲波傳感器前端安裝一個導波管，其直徑100毫米，長度以超過水堰槽邊緣為準。導波管采用內壁光滑無接頭的水管即可，前端削成一個45度斜角。明渠流量計安裝注意事項要求 1、精度等級和功能根據測量要求和使用場合選擇儀表精度等級，做到經濟合算。比如用于貿易結算、產品交接和能源計量的場合，應該選擇精度等級高些，如1.0級、0.5級，或者更高等級; 用于過程控制的場合，根據控制要求選擇不同精度等級;有些僅僅是檢測一下過程流量，無需做精確控制和計量的場合，可以選擇精度等級稍低的，如1.5級、2.5級，甚至 4.0級，這時可以選用價格低廉的插入式明渠流量計。 2、測量介質流速、儀表量程與口徑測量一般的介質時，明渠流量計的滿度流量可以在測量介質流速0.5-12m/s范圍內 選用，范圍比較寬。選擇儀表規格(口徑)不一定與工藝管道相同，應視測量流量范圍是否在流速范圍內確定，即當管道流速偏低，不能滿足流量儀表要求時或者在此流速下測量準 確度不能保證時，需要縮小儀表口徑，從而提高管內流速，得到滿意測量結果。 3、流體特性主要指燃?xì)獾膲毫Α囟取⒚芏取ざ取嚎s性等，由于煤氣的體積隨著溫度、壓力而變化，應考慮是否要補償修正。 4、儀表性能是指儀表的精度、重復性、線性度、量程比、壓力損失、起始流量、輸出信號及響應時間等，選流量計時應對上述指標進行仔細分析比較，選擇能滿足計量介質流量要求的儀表。 5、安裝條件是指燃?xì)饬飨颉⒐艿雷呦颉⑸舷掠沃惫艿篱L度、管徑、空間位置及管件等，這些都會影響燃?xì)饷簹饬髁坑嫷臏?zhǔn)確運行、維護保養和使用壽命。 6、經濟因素是指購置費、安裝費、維護費、校驗費及備品備件等，其又受燃?xì)饷簹饬髁坑嫷男阅堋⒖煽啃浴勖扔绊憽?/font>
