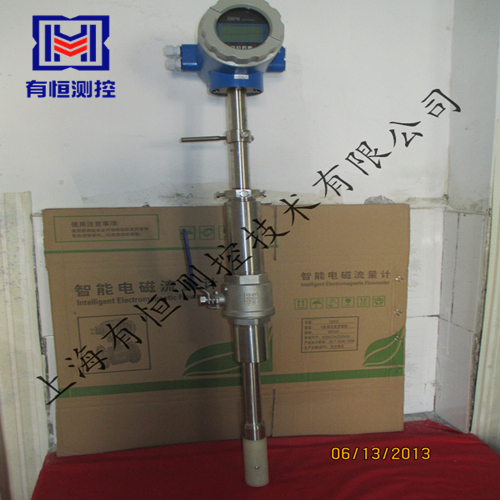

一體式電磁流量計

這真不是您需要的產品？
品　　牌：
上海有恒

直接提問 | 回首頁搜
出廠價：
3000

主要規格：
UHLDG

用　　途：

電磁流量計是根據法拉第電磁感應定律制定，用來測量導電流體的體積流量。由于獨特的特點，目前已廣泛地應用于工業上各種導電液體的測量。主要用于化工、造紙、食品、紡織、冶金、環保、給排水等行業，與計算機配套可實現系統控制。一、原理結構：電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體流經測量管。將切割磁力線感應出電動勢E。電動勢E正比于磁通量密度B，測量管內徑d與平均流速v的乘積。電動勢E（流量信號）由電極檢出并通過電纜送至轉換器。轉化器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，模擬電流等信號，用于流量的控制和調節。二、選型須知：一體式電磁流量計，即傳感器和轉換器組成一體。在現場環境較好的條件下一般都是選用一體式電磁流量計。 1.環境溫度或流量計轉換器表面受輻射溫度大于60℃。 2.管道震動較大的場合。 3.會對轉換器的鋁殼嚴重腐蝕性氣體的場合。 4.現場濕度較大或有腐蝕性氣體的場合。 5.流量計裝在高空或井下調試不方便的場合。三、智能一體式電磁流量計產品特點： ■全數字量處理，抗干擾能力強，測量可靠，精度高、流量測量范圍可達1500：1 ■超低EMI開關電源，適用電源電壓變化范圍大，抗EMI性能好。 ■采用16位嵌入式微處理器，運算速度快, 精度高，流量測量的穩定性高，功耗低。 ■采用SMD器件和表面貼裝（SMT）技術，電路可靠性高。 ■管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。 ■在現場可根據用戶實際需要在線修改量程。 ■測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。 ■高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。 ■具有RS485、RS232、Hart和Modbus等數字通訊信號輸出。（選配） ■小時總量計錄功能，以小時為單位記錄流量總量，適用于分時計量制（選配） ■內部具有三個積算器可分別顯示正向累計量反向累計量及差值積算量，內部設有不掉電始終，可記錄16次掉電時間。（選配）四、本產品技術參數：公稱通徑（特殊規格定制）管道式四氟襯里：DN10～DN2600 管道式橡膠襯里：DN40～DN2600 流動方向：正，反，凈流量量程比： 1500：1 重復性誤差：測量值的±0.1% 精度等級：管道式：0.5級，1.0級被測介質溫度：普通橡膠襯里：－20～＋60℃ 高溫橡膠襯里：－20～＋90℃ 聚四氟乙稀襯里：－30～＋100℃ 高溫型四氟襯里：－20～＋180℃ 額定工作壓力：（高壓可定制） DN6－DN80：≤4.0MPa DN100－DN250：≤1.6MPa DN300－DN2600：≤1.0MPa 流速范圍： 0.1－15m/s 電導率范圍：被測流體電導率≥5μs/cm 電流輸出：負載電阻 0～10mA：0～1.5kΩ 4～20mA：0～750 kΩ 數字頻率輸出：輸出頻率上限可在1～5000HZ內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤35V導通時集電極電流為250mA 供電電源： AC220V或DC24V 要求直管段長度上游≥5DN，下游≥2DN 連接方式：流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合GB11988的規定防爆等級： mdIIBT4 防護等級： IP65，特殊訂制可達IP68 環境溫度：－25～＋60℃ 相對溫度： 5%～95% 消耗總功率：小于20W
