自動顯微維氏硬度

這真不是您需要的產品？
品　　牌：

直接提問 | 回首頁搜
出廠價：
0

主要規格：

用　　途：

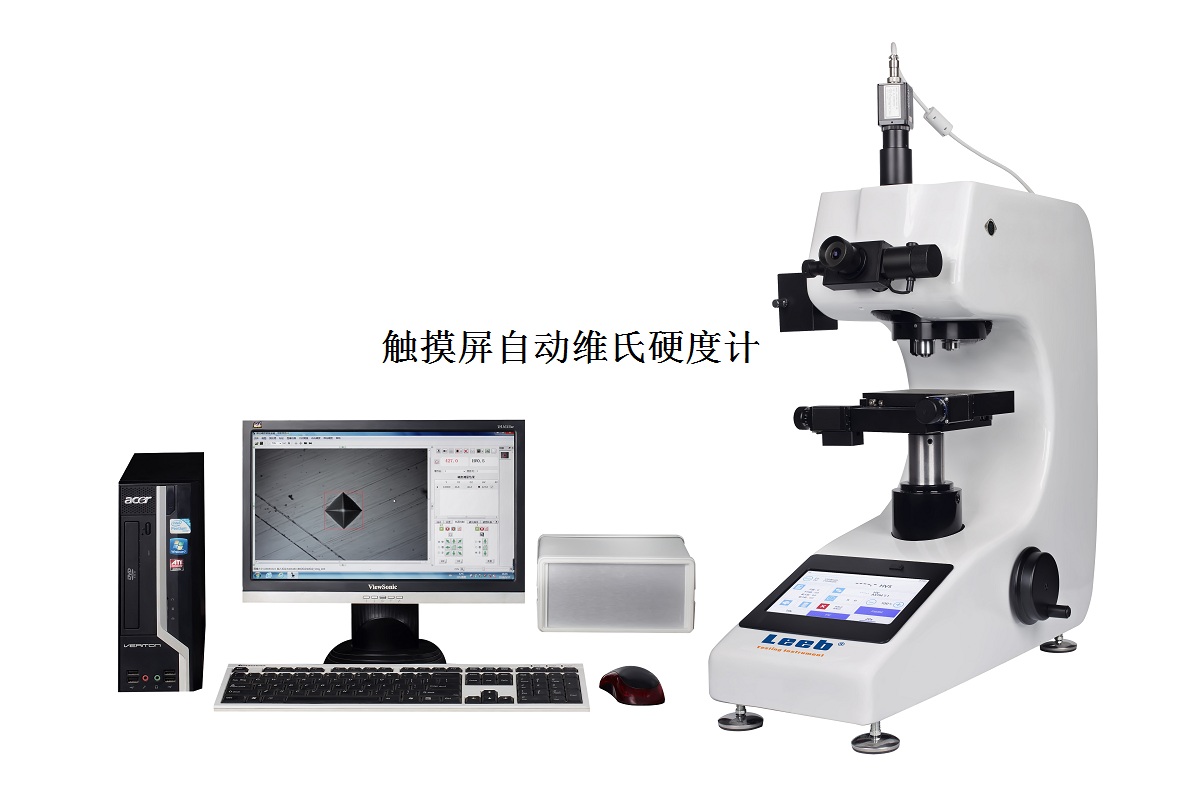

觸摸屏自動顯微維氏硬度 1、產品介紹： 402MVMS-Y-XY自動顯微維氏硬度測量系統是一臺（套）通過高精度CCD、圖像采集系統所采集的圖像，并通過對所采集到的圖像精確處理后，生成的菱形壓痕進行精密測量和計算而新研發的一臺（套）顯微維氏硬度測量系統。系統主機是一臺大身為一體化鑄鋁，鑄鋁機殼長期性能穩定自然變形量小，八檔力的砝碼加載使所加載力更純。該顯微維氏硬度測量系統適用于各種金屬及部分非金屬材料的顯微維氏硬度測定，能夠對各種零件（機加工件、鍛件、鑄鐵、鑄鋼件等）、有色金屬及熱處理零件等進行硬度的測定，同時適用于有效硬化層深度、涂鍍層及焊接件的熱影響部位測定。還可用于各種金屬零件內部金相組織的觀察及對圖像進行采集、顯示及輸出打印。適用于測量工件的硬度梯度分布曲線及測量熱處理后齒輪的表面硬度，有效硬化層深度。 2、技術參數型號 402MVMS-Y-XY 可配試驗力 10gf (0.098N)、25gf (0.245N)、50gf (0.49N)、100gf (0.98N )、200gf (1.96N)、300gf (2.94N)、500gf (4.9N)、1000gf (9.8N) 執行標準精度符合GB/T4340.1 GB/T4340.2 IS06507-2 ASTM_E384 試驗力施加方法自動（加荷、保荷、卸荷） XY樣品臺和移動控制系統提供XY電動移動樣品臺： 1.XY行程:50mm*50mm臺面尺寸:110mmX110mm,位移重復精度< 2um；行程和尺寸可定制 2.自動邊緣掃描：沿樣品邊緣自動掃描并描繪樣品邊緣整體圖，供加載路徑規劃使用，適合于需要在樣品的特定位置上的硬度測量 3. XY可同時運動，XY移動速度均可調 4. Z軸絲桿控制、手動調焦；XY可按方向按鈕或鍵盤方向鍵或通過輸入移動距離等移動或升降，微調精確到位。加載模式和路徑設置加載路徑設置提供如下模式： 1.沿線；2.沿線帶角度；3.自由點擊；4.橫向沿線；5.縱向沿線； 6.沿曲線多條線；7.沿曲線矩陣；8.圓??；9.齒心；10.齒頂平行；11.自動沿邊緣帶角度；12.自動沿邊緣矩陣；13.圓心。新的模式可定制添加自動尋邊沿樣品邊緣自動掃描并自動找到拐點如齒頂、齒根等。自動加載、自動測量一次性手動調焦后按設定的加載路徑逐點自動加載、自動測量壓痕計算硬度值,并自動繪制硬化曲線；一鍵完成: 1.可設置最小HV，測量到達該值后自動停止 2.測量完成后，可在原路徑上繼續加點測量 3.每點測量圖像被保存可用于最后手動修正；修正時只需要鼠標拖拉壓痕四邊形邊框，硬度測量值、統計、和測量像冊等自動更新攝像頭和標定管理 1.130萬像素 USB2.0 CMOS 專用于顯微鏡測量攝像頭（3百萬像素攝像頭可選） 2.可用硬度標定塊或標定尺兩種方法標定攝像頭 3.為了提高測量準確度，可對不同試驗力分別標定，系統自動載入硬度值轉換、修正、有效驗證 1.硬度轉換：測得的維氏硬度值可轉換到美標、國標、或德標的其它硬度值，如HB、HR等； 2.硬度修正：可對球面或圓柱面樣品測量值進行修正； 3.有效驗證：根據測得的硬度值，計算出最小的樣品厚度、測試點距樣品邊緣距離、和測試點之間的距離數據統計自動計算硬度的平均值、方差、Cp、 Cpk等統計值硬化曲線自動繪制硬化曲線： 1.在一個測量路徑下可自動生成多條硬化曲線或按平均值生成單條曲線； 2.可繪制HV對XY的硬化曲線圖數據儲存原始測量數據和圖像等可保存于文檔供以后調出打出報告；一個文件保存一個測量的所有數據測試報告自動生成WORD或EXCEL文檔報表；報表格式可定制；標準格式包括每單個測量點硬度值、統計值、壓痕圖像、和硬化曲線等努氏硬度可設置為努氏硬度測量斷裂韌性可設置為測量壓痕斷裂韌性其他功能包括圖像/視頻拍攝、圖像處理、幾何尺寸測量、文檔標注、相冊管理、和定倍打印等；文檔標注可在圖像上輸入文字、清單、和圖片等手動修改測量后可便捷地用鼠標手動拖拉修改壓痕標記,測量值和統計結果等將自動更新。 3、顯微維氏硬度自動測量系統配置一．硬度計標準配置名稱數量名稱數量砝碼軸 1根砝碼 6只十字試臺 1只薄片夾持臺 1只平口夾持臺 1只細絲夾持臺 1只螺絲刀 2把水平調節螺釘 4只 10x測微目鏡 1只顯微硬度塊 2塊備用燈泡（6V/12W) 2只備用保險絲1A 2只水平儀 1只產品合格證 1份產品使用說明書 1份二．測量軟件標準配置名稱數量名稱數量 XY電動位移工作臺 1只 XY步進驅動箱 1只電源線 1根 USB連接線 1根 XY連接線 1根 RS232串口線 1根 130萬專用攝像頭 1只軟件安裝光盤 1片加密狗 1只
