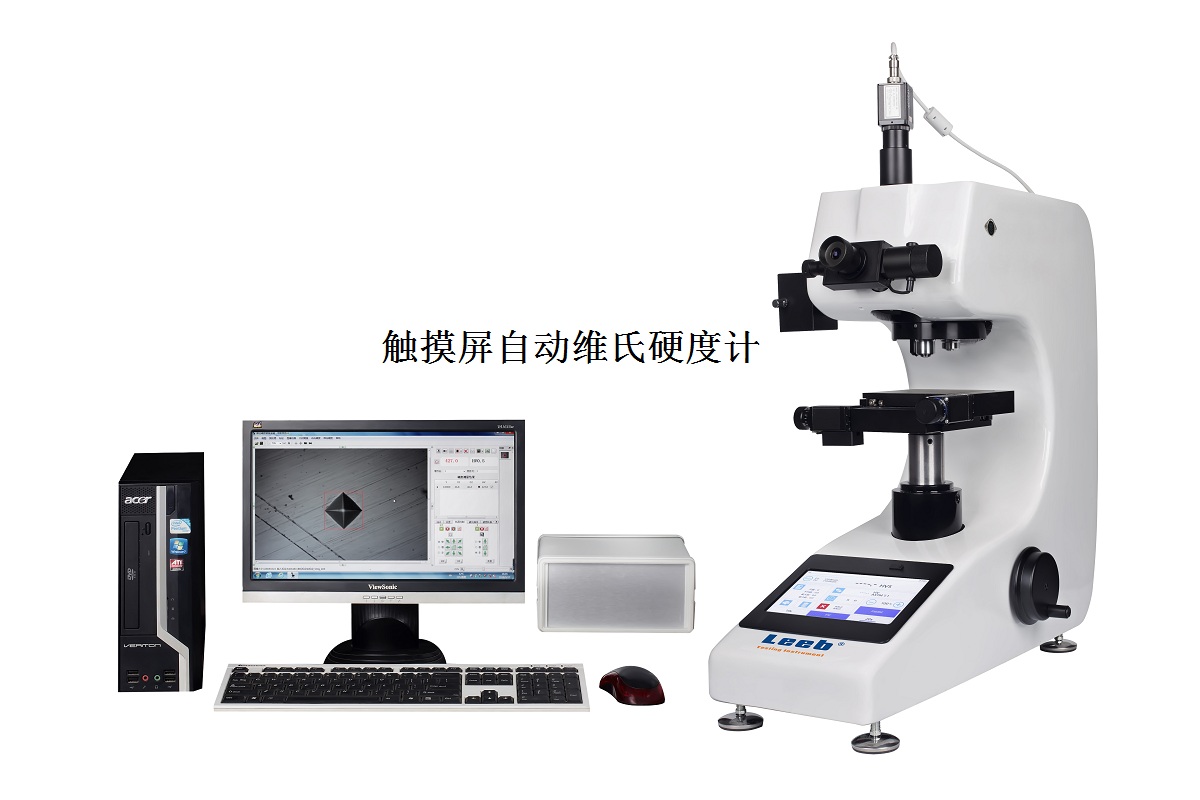

觸摸屏自動維氏硬度計

這真不是您需要的產品？
品　　牌：

直接提問 | 回首頁搜
出廠價：
0

主要規格：

用　　途：
材料研究和科學試驗方面小負荷維氏硬度試驗，測試小型精密零件的硬度，熱處理、碳化、淬火硬化層，

觸摸屏自動維氏硬度計一、產品介紹： MHVS-5/10/30/50Z-XY自動維氏硬度測量系統是一臺（套）通過高精度CCD、圖像采集系統所采集的圖像，并通過對所采集到的圖像精確處理后，生成的菱形壓痕進行精密測量和計算而新研發的一臺（套）維氏硬度測量系統。統主機是一臺大身為一體化鑄鋁，鑄鋁機殼長期性能穩定自然變形量小，砝碼加載使所加載力更純。該維氏硬度測量系統適用于各種金屬及部分非金屬材料的維氏硬度測定，能夠對各種零件（機加工件、鍛件、鑄鐵、鑄鋼件等）、有色金屬及熱處理零件等進行硬度的測定，同時適用于有效硬化層深度、涂鍍層及焊接件的熱影響部位測定。還可用于各種金屬零件內部金相組織的觀察及對圖像進行采集、顯示及輸出打印。適用于測量工件的硬度梯度分布曲線及測量熱處理后齒輪的表面硬度，有效硬化層深度。一、儀器配置型號 MHVS-XY 主機型號 MHVS-5/10/30/50Z 可配試驗力 5㎏ 0.3kgf(2.94N)、0.5kgf4.9N)、1.0kgf(9.8N)、2kgf(19.6N)、3kgf(29.4N)、5kgf(49.0) 10㎏ 0.3kgf(2.94N)、0.5kgf4.9N)、1.0kgf(9.8N)、3kgf(29.4N)、5kgf(49.0)、10kgf(98N) 30㎏ 1.0kgf(9.8N)、3kgf(29.4N)、5kgf(49.0)、10kgf(9.8N)、20kgf(196N)、30kgf(294N) 50㎏ 1.0kgf(9.8N)、5kgf(49.0)、10kgf(9.8N)、20kgf(196N)、30kgf(294N) 、50kgf(490N) 執行標準精度符合GB/T4340.1 GB/T4340.2 IS06507-2 ASTM_E384 試驗力施加方法自動（加荷、保荷、卸荷） XY樣品臺和移動控制系統提供XY電動移動樣品臺： 1.XY行程:50mm*50mm臺面尺寸:110mmX110mm,位移重復精度< 2um；行程和尺寸可定制 2.自動邊緣掃描：沿樣品邊緣自動掃描并描繪樣品邊緣整體圖，供加載路徑規劃使用，適合于需要在樣品的特定位置上的硬度測量 3.XY移動速度均可調 4.可按方向按鈕或鍵盤方向鍵，或通過輸入移動距離等移動或升降加載模式和路徑設置加載路徑設置提供如下模式： 1.沿線；2.沿線帶角度；3.自由點擊；4.橫向沿線；5.縱向沿線； 6.沿曲線多條線；7.沿曲線矩陣；8.圓弧；9.齒心；10.齒頂平行；11.自動沿邊緣帶角度；12.自動沿邊緣矩陣；13.圓心。新的模式可定制添加自動測量按設定的加載路徑逐點自動加載、自動測量壓痕，計算硬度值,并自動繪制硬化曲線；一鍵完成: 1.可設置最小HV，測量到達該值后自動停止 2.測量完成后，可在原路徑上繼續加點測量 3.每點測量圖像被保存可用于最后手動修正；修正時只需要鼠標拖拉壓痕四邊形邊框，硬度測量值、統計、和測量像冊等自動更新攝像頭和標定管理 1.130萬像素 USB2.0 CMOS 專用于鏡測量攝像頭（3百萬像素攝像頭可選） 2.可用硬度標定塊或標定尺兩種方法標定攝像頭 3.為了提高測量準確度，可對不同試驗力分別標定，系統自動載入硬度值轉換、修正、有效驗證 1.硬度轉換：測得的維氏硬度值可轉換到美標、國標、或德標的其它硬度值，如HB、HR等； 2.硬度修正：可對球面或圓柱面樣品測量值進行修正； 3.有效驗證：根據測得的硬度值，計算出最小的樣品厚度、測試點距樣品邊緣距離、和測試點之間的距離數據統計自動計算硬度的平均值、方差、Cp、 Cpk等統計值。硬化曲線自動繪制硬化曲線： 1.在一個測量路徑下可自動生成多條硬化曲線或按平均值生成單條曲線； 2.可繪制HV對XY的硬化曲線圖數據儲存原始測量數據和圖像等可保存于文檔供以后調出打出報告；一個文件保存一個測量的所有數據測試報告自動生成WORD或EXCEL文檔報表；報表格式可定制；標準格式包括每單個測量點硬度值、統計值、壓痕圖像、和硬化曲線等努氏硬度可設置為努氏硬度測量斷裂韌性可設置為測量壓痕斷裂韌性其他功能包括圖像/視頻拍攝、圖像處理、幾何尺寸測量、文檔標注、相冊管理、和定倍打印等；文檔標注可在圖像上輸入文字、清單、和圖片等。手動修改測量后可便捷地用鼠標手動拖拉修改壓痕標記，測量值和統計結果將自動更新。一．附件箱標準配置名稱數量名稱數量大、中、“V”試臺各1只砝碼 3只水平調節螺釘 4只 10x測微目鏡 1只維氏硬度塊 2塊電源線 1根備用保險絲1A 2只防塵罩 1個合格證 1份說明書 1份二．測量軟件標準配置名稱數量名稱數量 XY電動位移工作臺 1只 Z軸馬達接線 1根電源線 1根 XY步進驅動箱 1只 XY連接線 1根 USB連接線 1根 130萬專用攝像頭 1只 RS232串口線 1根加密狗 1只軟件安裝光盤 1片
