晶體管圖示儀

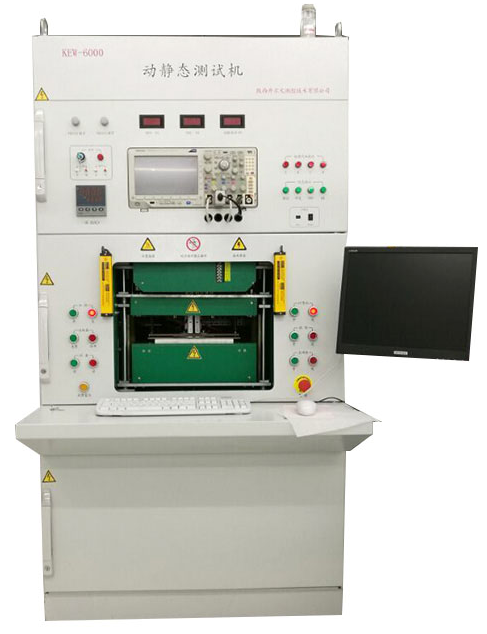

半導體分立器件測試篩選系統
靜態參數測試（包括IGEs/VGE(th)/VCEsat/VF/ICEs/VCEs等）
動態參數測試（包括Turn_ON&OFF_L/Qrr_FRD/Qg/Rg/UIS/SC/RBSOA等）
環境老化測試（包括 HTRB/HTGB/H3TRB/Surge等）
熱特性測試（包括 PC/TC/Rth/Zth/Kcurve等）
可測試 Si/SiC/GaN 材料的IGBTs/MOSFETs/DIODEs/BJTs/SCRs等功率器件
?穩態熱阻測試系統
ST-Thermal_X ? 功率器件熱特性測試系統
可測試 Si / SiC / GaN 材料的 IGBTs / DIODEs / MOSFETs / BJTs / SCRs 等器件的熱特性
包括 功率循環·秒級&分鐘級/Pcsec&PCmin，被動循環/TC，熱阻（抗）/Rth/Zth，K曲線/Kcurve?
?電路原理簡圖? ? ? 說明： Qf為總進線保護斷路器，電源電壓經過電壓調節到主功率變壓器，由主功率變壓器到整流和濾波單元，產生大功率直流電源。再由電子開關施加到被測單元。圖中二極管為隔離二極管，熱敏電流單元提供足夠大的熱敏電流。觸發單元施加規定的觸發電壓，處于導通狀態。工控機和PLC智能系統保證設備的正常工作時序和操作人員安全。冷卻系統和氣路系統保證設備的可靠運行
?西安天光穩態熱阻測試系統產品特點
? 品類齊全的DUT適配器（針對不同封裝外觀的器件及模塊，提供專用的適配連接裝置）；
? 系統具有過流、過熱、水壓不足等保護功能。具有連續工作的特點；
? 測試程序由計算機控制，按設定的程序進行自動測試，且系統采用內控和外控兩種方式，便于工作人員操作；
? 脫機狀態時，面板顯示每個工位的殼溫，試驗電流、試驗次數、加熱時間、冷卻時間等；
? 器件保護：被測器件及模塊的特性變化超過限值后自動停止測試；
? 安全穩定（PLC 對設備的工作狀態進行全程實時監控并與硬件進行互鎖）；
? 智能化，通過主控計算機進行操控及數據編輯，測試結果自動保存及上傳指定局域網；
? 安全防護：系統具有防爆、防觸電、防燙傷、煙霧、漏液等多重保護，結合遠程測試能力確保操作人員安全。
? 配有漏電保護器及空氣開關，對短路、過載及漏電等情況進行保護，設計符合CE認證；
?西安天光穩態熱阻測試系統?技術規格?
測試名稱
測試參數
測量范圍
解析度和精度
測試條件
Turn_ON_L
td(on)
tr
ton
dI/dt
Eon
ICpk
VCE
10 - 10000ns
10 - 10000ns
10 - 10000ns
10 - 50000A/us
1 - 10000mJ
2 - 1000A
20 - 2500V
測量：參考示波器精度
輸出精度
Vcc: ±2% ±5V
Ic: ±10%
VGE: ±1% ±0.2V
L-load: ±10% ±2μH
Vcc: 30 - 1500V
Ic: 5 - 600A
L-load: 50 - 5000μH
VGE_on: 12 - 20V
VGE_off: 0V or -VGE_on
tswoff: 5 - 100ms
(tp: 10 - 1000μs)
(tp automatically calculated)
Turn_OFF_L
tsv
td(off)
trv
tf
toff
tz
tc
Eoff
IC
VCEpk
10 - 10000ns
10 - 10000ns
10 - 10000ns
10 - 10000ns
10 - 10000ns
10 - 10000ns
10 - 10000ns
1 - 10000mJ
2 - 1000A
20 - 2500V
測量：參考示波器精度
輸出精度
Vcc: ±2% ±5V
Ic: ±10%
VGE: ±1% ±0.2V
L-load: ±10% ±2μH
Vcc: 30 - 1500V
Ic: 5 - 600A
L-load: 50 - 5000μH
VGE_on: 12 - 20V
VGE_off: 0V or -VGE_on
(tp: 5 - 1000μs)
(tp automatically calculated)
Single pulse
RBSOA
VCE after
switching
OFF DUT
VCEpk
ICpk
20 - 2500V
20 - 2500V
2 - 1000a
測量：參考示波器精度
輸出精度
VCC: ±2% ±5V
Ic: ±10%
VGE: ±1% ±0.2V
L-load: ±10% ±2μH
VCC: 30 - 1500V
IC: 5 - 600A
L-load: 50 - 5000μH
VGE _on: 12 - 20V
VGE _off: 0V or -VGE_on
(tp: 10 - 1000 μs)
(tp automatically calculated)
Double
pulse
RBSOA
VCE after
last
switching
OFF DUT
last VCEpk
last ICpk
20 - 2500V
20 - 2500V
2 - 1000A
測量：參考示波器精度
輸出精度
Vcc: ±2% ±5V
Ic: ±10%
VGE: ±1% ±0.2V
L-load: ±10% ±2μH
VCC: 30 - 1500V
Ic: 5 - 600A
L-load: 50 - 5000μH
VGE_on: 12 - 20V
VGE_off: 0V or -VGE_on
tswoff: 5 - 100ms
(tp: 10 - 1000μs)
(tp automatically calculated)
?
