產品系列

晶體管圖示儀
半導體分立器件測試篩選系統
靜態參數測試（包括IGEs/VGE(th)/VCEsat/VF/ICEs/VCEs等）
動態參數測試（包括Turn_ON&OFF_L/Qrr_FRD/Qg/Rg/UIS/SC/RBSOA等）
環境老化測試（包括 HTRB/HTGB/H3TRB/Surge等）
熱特性測試（包括 PC/TC/Rth/Zth/Kcurve等）
可測試 Si/SiC/GaN 材料的IGBTs/MOSFETs/DIODEs/BJTs/SCRs等功率器件
?

ST-Thermal_PCmin?

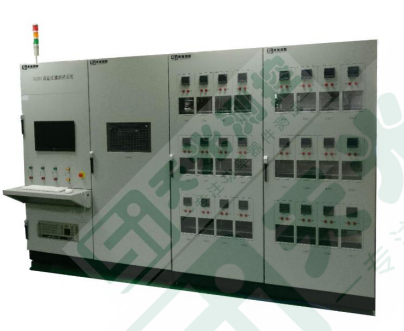

分鐘級功率循環試驗臺

Si / SiC / GaN 材料的 IGBTs / DIODEs / MOSFETs / BJTs / SCRs 等器件的分鐘級功率循環試驗

擴展功能包括：功率循環·秒級&分鐘級/Pcsec&PCmin，被動循環/TC，熱阻（抗）/Rth/Zth，K曲線/Kcurve

?分鐘級功率循環試驗臺電路原理簡圖

? ? ? 說明： Qf為總進線保護斷路器，電源電壓經過電壓調節到主功率變壓器，由主功率變壓器到整流和濾波單元，產生大功率直流電源。再由電子開關施加到被測單元。圖中二極管為隔離二極管，熱敏電流單元提供足夠大的熱敏電流。觸發單元施加規定的觸發電壓，處于導通狀態。工控機和PLC智能系統保證設備的正常工作時序和操作人員安全。冷卻系統和氣路系統保證設備的可靠運行

?分鐘級功率循環試驗臺產品特點

? 品類齊全的DUT適配器（針對不同封裝外觀的器件及模塊，提供專用的適配連接裝置）；
? 系統具有過流、過熱、水壓不足等保護功能。具有連續工作的特點；
? 測試程序由計算機控制，按設定的程序進行自動測試，且系統采用內控和外控兩種方式，便于工作人員操作；
? 脫機狀態時，面板顯示每個工位的殼溫，試驗電流、試驗次數、加熱時間、冷卻時間等；
? 器件保護：被測器件及模塊的特性變化超過限值后自動停止測試；
? 安全穩定（PLC 對設備的工作狀態進行全程實時監控并與硬件進行互鎖）；
? 智能化，通過主控計算機進行操控及數據編輯，測試結果自動保存及上傳指定局域網；
? 安全防護：系統具有防爆、防觸電、防燙傷、煙霧、漏液等多重保護，結合遠程測試能力確保操作人員安全。
? 配有漏電保護器及空氣開關，對短路、過載及漏電等情況進行保護，設計符合CE認證；

?

?
