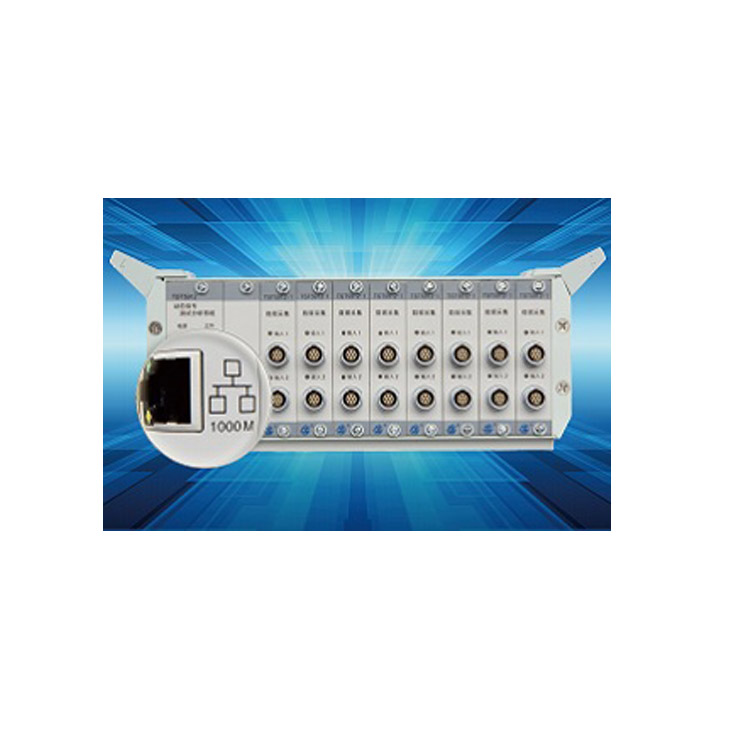

- 1、適用范圍 1.1 特別適用于電磁環境惡劣的強干擾環境準確測量； 1.2 特別適合傳感器和采集系統多點接地場合使用； 1.3 可完成全橋、半橋、1／4橋（120Ω三線制）狀態的應力應變的測試和分析； 1.4 配合橋式傳感器，對力、壓力、位移、速度、加速度等物理量進行精確測試； 1.5 內置了24V/4mA偏置電路，采集IEPE壓電式加速度傳感器和傳聲器的輸出信號，實現振動加速度、振動速度、振動位移（模擬二次積分可選）的測試和分析； 1.6 選配電荷適調器，和壓電式傳感器配合，精準測量動態壓力和加速度； 1.7 電壓輸入，對各種電壓信號進行精確測量，與熱電偶、磁電式速度傳感器及各種變送器配合，對多種物理量進行測試和分析。 1.8 各種熱電阻（如鉑電阻、銅電阻等）溫度傳感器和熱電阻適調器配合，對溫度進行測試和分析； 1.9 各種兩線制或三線制4~20mA電流輸出型傳感器和電流適調器配合，對電流輸出型傳感器的各物理量進行測量和分析； 2、特點： 2.1 外觀設計為2U標準機箱，每臺最多8或16通道，可直接安裝于標準機柜內組成龐大的測試系統； 2.2 多層屏蔽，有效抑制了電場干擾、磁場干擾和電磁場干擾； 2.3 先進的隔離技術，保證輸入、輸出高度隔離,抗共模電壓達500V,有效抑制了各種傳導干擾； 2.4 支持智能導線識別功能，根據預定義模版自動設置測點參數； 2.5 支持TEDS傳感器接入，根據國際標準，進行傳感器參數自動導入； 2.6 USB3.0/千兆以太網通訊，與計算機實時通訊可長時間實時、無間斷記錄多通道信號，所有通道并行同步工作，連續采樣速率可達256kHz/通道； 2.7 支持應變應力現場通道標定，可快速獲知通道當前狀態； 2.8 配合程控自動校準設備可實現電壓、應變自動校準，并可根據用戶自定義模版自動生成標定報告； 2.9 每通道包含獨立的DSP實時信號處理系統和18bit逐次逼近型A/D轉換器； 2.10 DMA方式實時數據傳送，保證了數據傳送的高速、穩定、不漏碼、不死機； 2.11 半橋、全橋方式采用四線制供橋，具備橋壓自動校準功能，保證遠端橋壓精度，無需測量導線電阻及修正； 1、技術指標： 1.1 數據采集器技術指標 1.1.1通道數：單臺2-32通道； 1.1.2輸入阻抗：10MΩ//100pF； 1.1.3輸入方式：SIN-DC、DIF-DC、AC、IEPE、GND； 1.1.4支持智能導線和TEDS傳感器接入； 1.1.5電壓測量滿度值：±20V、±10V、±5V、±2V、±1V、±500mV、±200mV、±100mV、±50mV、±20mV、±10mV、±5mV； 1.1.6應變測量： a)橋路方式：半橋、全橋采用四線制供橋；1/4橋（120Ω三線制）； b)適用應變計橋路電阻： i. 半橋、全橋：50Ω～10000Ω任意設定； ii.三線制1/4橋：120Ω或350Ω（訂貨時確定）； c)橋壓：2V、5V、10V、24V； d)最大輸出電流：50mA； e)滿度值：±100000με、±10000με、±1000με； f)平衡方式：自動平衡； 1.1.7系統不確定度：±0.5%F.S(預熱半小時后測量)； 1.1.8非線性：0.05%F.S； 1.1.9系統穩定度：0.05％/小時（20℃±1℃的環境下，預熱一小時后測量）； 1.1.10放大器頻響：DC～600kHz（＋0.5dB～-3dB）； 1.1.12低通濾波器： a)截止頻率（-3dB±1dB）：10、30、100 、300、1k、3k、10k、PASS(Hz)八檔分檔切換； b)平坦度：小于0.1dB（2/3截止頻率內）； c)阻帶衰減：－24dB/Oct； 1.1.13 過載狀態指示：輸入大于滿度的95%，指示燈為紅色，表示過載； 1.1.14 欠載狀態指示：輸入小于滿度的5%，指示燈為綠色，表示欠載； 1.1.15 噪聲：不大于3μVRMS（輸入短路，在最大增益和最大帶寬時折算至輸入端）； 1.1.16 共模抑制（CMR）：不小于120dB； 1.1.17 共模電壓：不小于 500V（DC/AC峰值）； 1.1.18 時間漂移：小于3μV/2小時（輸入短路，預熱1小時后，恒溫，在最大增益時折算至輸入端）； 1.1.19 AD轉換器：18位逐次逼近型AD； 1.1.20 通訊接口：USB3.0/千兆以太網接口； 1.1.21 連續采樣速率： a)單機箱不超過16通道同步采樣時，最高1MHz/通道（海量存儲）； b)所有通道同步采樣，最高256kHz/通道（海量存儲）； 1.1.22瞬態采樣（當采樣速率大于100kHz，無抗混濾波器）：所有通道同時工作時， 每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k 、100k、200k、500k、1M、3M (Hz)分檔切換; 1.1.23抗混濾波器（采樣率大于100kHz，無抗混濾波器）： a)濾波方式：每通道獨立的模擬濾波+實時數字濾波組合抗混濾波器； b)截止頻率：采樣速率的1/2.56倍，設置采樣速率時同時同步設定； c)阻帶衰減：斜率為-120dB（Fs＜100kHz）； d)平坦度（分析頻率范圍內）：小于0.1dB； 1.1.24觸發方式：手動觸發、外觸發、信號觸發、定時觸發等； 1.1.25電源： a)交流電源：220V，50Hz； b)直流電源：10~30V； 1.1.26 使用環境：適用于GB/T 6587-2012-Ⅱ組條件； 1.1.27 外形尺寸：237mm（寬）×88mm（高）×328mm（深）（半19英寸2U機箱）； 482mm（寬）×88mm（高）×328mm（深）（19英寸2U機箱）。 1.2 TST5855-1 電荷適調器技術指標（選件）： 1.2.1 最大輸入電荷量：105pC ； 1.2.2 輸入電阻：大于1011Ω； 1.2.3 放大器輸出靈敏度：0.1、1、10mV/pC； 1.2.4 準確度：小于1％（額定工作條件下，由7VRMS 160Hz正弦信號測量）； 1.2.5 噪聲：小于5×10－3 pC； 1.2.6 最大帶寬：0.3Hz～100kHz （+0.5dB～-3dB）； 1.2.7 失真度：小于0.5％（頻率小于30kHz）； 1.2.8 外形尺寸：30mm（寬）×20mm（高）×80mm（長）。 1.3 TST3811 4～20mA適調器技術指標（選件）： 1.3.1 適用于兩線制或三線制4～20mA傳感器； 1.3.2 傳感器電源：24V； 1.3.3 外形尺寸：30mm（寬）×20mm（高）×80mm（長）（單通道） 1.4 TST3814熱電阻適調器技術指標（選件）： 1.4.1 適用傳感器類型：PT10，PT100，PT1000； 1.4.2 測溫范圍：-200℃～850℃； 1.4.3 測溫精度：0.5%±0.5℃； 1.4.4 恒流源(Iout)：1mA±2μA； 1.4.5 外形尺寸：30mm（寬）×20mm（高）×80mm（長）(單通道) 2、使用環境 2.1 溫度： 2.1.1 貯存條件：-40℃～60℃； 2.1.2 極限條件：-10～50℃； 2.1.3 工作范圍：0～40℃； 2.2 濕度： 2.2.1 工作范圍：40℃（20～90）%RH； 2.2.2 貯存條件：50℃ 90%RH24h； 2.3 振動（非工作狀態）： 2.3.1 頻率循環范圍：5～55～5Hz； 2.3.2 驅動振幅（峰值）：0.19mm； 2.3.3 掃頻速率：小于或等于1倍頻程/min； 2.3.4 在共振點上保持時間：10min； 2.3.5 振動方向：x、y、z。
