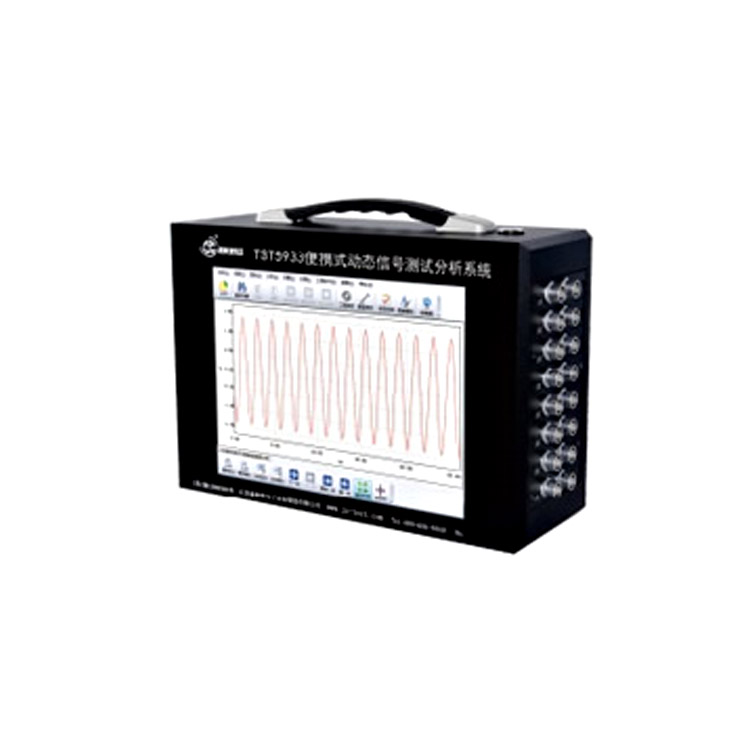

江蘇泰之特 TZT5933便攜式振動測試

這真不是您需要的產品？
品　　牌：
江蘇泰之特

直接提問 | 回首頁搜
出廠價：
0

主要規格：

用　　途：
TZT5933便攜式振動測試集觸摸顯示屏、多通道采集卡、嵌入式計算機、大容量電子硬盤、鋰電池組等硬件配置于一體，內置數據采集、分析與存儲功能的軟件，能獨立完成各種測試任務，非常適合各種工程現場測試的需要。

1、應用范圍 1.1 各種應變計和應變適調器配合，完成全橋、半橋、1/4橋（120Ω三線制）狀態的應力應變的測試和分析； 1.2 各種橋式傳感器和應變適調器配合，實現加速度、壓力、力、荷重、位移等物理量的測試和分析； 1.3 選擇IEPE輸入方式，配合IEPE式加速度傳感器，實現振動加速度、振動速度、振動位移(模擬二次積分可選)的測試和分析； 1.4 選擇IEPE輸入方式，配合IEPE式傳聲器，實現聲音的測試和分析； 1.5 各種壓電式傳感器和電荷適調器配合，實現振動加速度、振動速度、振動位移(模擬二次積分可選)及壓力的測試和分析； 1.6 和電渦流傳感器、磁電式速度傳感器配合，實現對速度、位移的測試和分析； 1.7 選擇電壓輸入，與熱電偶配合，通過對比熱電偶分度表，對溫度進行測量； 1.8 還可對輸出電壓小于20mV的電壓信號進行測試和分析； 2、功能特點 2.1 集便攜性、靈活性及試驗穩定性于一體，最高采樣速率可達128kHz； 2.2 完整的硬件和軟件環境，一體式機箱，2～16通道可選； 2.3 具有極強的抗干擾能力； 2.4 無需外接計算機，可獨立運行； 2.5 靈活可靠的數據存儲方式，內置嵌入式處理器、大容量電子硬盤，實時保存采集的數據； 2.6 配置10.4寸觸摸液晶顯示屏，觸摸屏操作，使用方便； 2.7 內置大容量鋰電池組，長時間不間斷工作可達4小時； 2.8 通道通用性強，可用于測量各種不同類型物理量； 2.9 以太網接口（100Mbps），滿足數據的高速上傳數據； 2.10 操作菜單以對話框形式，簡單便捷； 2.11 每通道獨立的16bit A／D轉換器：實現了多通道并行同步采樣，通道間無串擾影響及采樣速率不受通道數的限制，并且大大提高了系統的抗干擾能力； 2.12 數字磁帶機信號記錄功能：利用嵌入式系統中的硬盤，可長時間實時、無間斷記錄多通道信號； 2.13 進口雷莫接插件：輸入接插件采用了進口高性能雷莫頭，大大提高了小信號輸入的可靠性，操作也十分方便； 1、技術指標 1.1 TZT5933數據采集器技術指標： 1.1.1 輸入阻抗：10MΩ∥40PF； 1.1.2 輸入保護：當滿度值不大于10V時，輸入信號大于±15V(直流或交流峰值)時，輸入全保護； 1.1.3 輸入方式：GND、DC、AC、IEPE； 1.1.4 工作方式：（1）數據采集器：單端輸入、差動輸入、IEPE輸入；（2）外接適調器(選件)：IEPE適調器(帶雙積分硬件網絡)、應變適調器、電荷適調器、電荷適調器(帶雙積分硬件網絡)、4～20mA適調器； 1.1.5 滿度值：±20mV、±50mV、±100mV、±200mV、±500mV、±1V、±2V、±5V、±10V、±20V 1.1.6 系統不確定度：優于0.5％(F.S)(預熱半小時后測量)； 1.1.7 系統穩定度：0.05％/h(同上)； 1.1.8 線性度：滿度值的0.05％； 1.1.9 失真度：不大于0.5％； 1.1.10 最大分析頻寬：DC～50kHz； 1.1.11 低通濾波器： (1) 截止頻率(-3dB±1dB)：10、30、100 、300、1k、3k、10k 、PASS(Hz)八檔分檔切換； (2) 平坦度：小于0.1dB(2/3截止頻率內)； (3) 阻帶衰減：大于－24dB/oct； 1.1.12 噪聲：不大于5μVRMS(輸入短路，在最大增益和最大帶寬時折算至輸入端)； 1.1.13 漂移： (1) 時間漂移：小于3μV/小時（輸入短路，預熱1小時后，恒溫，在最大增益時折算至輸入端）； (2) 溫度漂移：小于1μV/℃（在允許的工作溫度范圍內，輸入短路，在最大增益時折算至輸入端）； 1.1.14 過載指示：當輸入信號大于滿度值，則紅燈亮； 1.1.15 欠載指示：當輸入信號小于滿度值的0.5％，則綠燈亮； 1.1.16 模數轉換器分辨率：16位； 1.1.17 儀器內部存儲空間：標配16G電子盤； 1.1.18 通訊接口：100Mbps以太網接口上傳數據； 1.1.19 通道數：每臺采集儀有2～16通道可選 1.1.20 連續采樣速率(存貯深度由電子硬盤的剩余容量決定)：（1）8通道同時工作時，每通道12.8、25.6、51.2、128、256、512、1.28k、2.56k、5.12k、12.8k、25.6k、51.2k 、128k (Hz)分檔切換；（2）16通道同時工作時，每通道12.8、25.6、51.2、128、256、512、1.28k、2.56k、5.12k、、12.8k、25.6k、51.2k(Hz)分檔切換； 1.1.21 抗混濾波器：（1）濾波方式：每通道獨立的模擬濾波 + DSP數字濾波；（2）截止頻率：采樣速率的1/2.56倍，設置采樣速率時同時設定；（3）阻帶衰減：約-120dB/oct；（4）平坦度(分析頻率范圍內)：小于±0.1dB； 1.1.22 顯示器：10.4英寸真彩液晶顯示器（帶觸摸功能）； 1.1.23 電源：（1）內部電源：智能化管理的可充電鋰電池組供電，可連續工作四小時；（2）外部電源：插上外部充電器，可在對電池充電的同時對儀器供電，保證儀器正常工作，且不影響性能； 1.1.24 使用環境：適用于GB6587-2012-Ⅱ組條件； 1.1.25 外形尺寸：340mm（寬）×250mm（高）×116mm（深）（十六通道）。 1.1.26 重量：7kg 1.2 TST3810-1應變適調器技術指標（選件）： 1.2.1 適用電阻應變片阻值：半橋、全橋：50Ω～10000Ω任意設定；三線制1/4橋：120Ω或350Ω（訂貨時確定一種）; 1.2.2 供橋電壓：2V、5V、10V、24V(可根據客戶要求定制)； 1.2.3 程控橋路方式：半橋、全橋、1/4橋（120Ω三線制）； 1.2.4 增益：100倍（可根據客戶定制）； 1.2.5 最大帶寬：DC～100kHz(+0.5dB～-3dB)； 1.2.6 與電壓測試單元配合使用時量程為：±1000με、±10000με、±100000με； 1.2.7 尺寸：30mm（寬）×20mm（高）×80mm（長）（單通道）； 1.3 TST5855-1 電荷適調器技術指標（選件）： 1.3.1 最大輸入電荷量：105pC ； 1.3.2 輸入電阻：大于1011Ω； 1.3.3 放大器輸出靈敏度：0.1、10mV/pC； 1.3.4 噪聲：小于5×10－3 pC； 1.3.5 最大帶寬：0.3Hz～100kHz(+0.5dB～-3dB)； 1.3.6 失真度：小于0.5％(頻率小于30kHz)； 1.3.7 準確度：1％（額定工作條件下，由7VRMS160Hz正弦信號測量）； 1.3.8 外形尺寸：30mm（寬）×20mm（高）×80mm（長）； 1.4 TST5856-1 電荷積分適調器技術指標（選件）: 1.4.1 最大輸入電荷量：105pC； 1.4.2 輸入電阻：大于1011Ω； 1.4.3 放大器輸出靈敏度：0.1、10 （mV/pC）兩檔分檔切換； 1.4.4 準確度：小于1％（額定工作條件下，由7VRMS 160Hz正弦信號測量）； 1.4.5 噪聲：小于5×10－3 pC； 1.4.6 最大帶寬：0.3Hz～100kHz （+0.5dB～-3dB）； 1.4.7 失真度：小于0.5％（頻率小于30kHz）； 1.4.8 積分頻率響應：一次積分：10Hz～10kHz（或1Hz—1kHz）；二次積分：10Hz～1kHz （或1Hz～100Hz）； 1.4.9 不確定度：一次積分：<3％；二次積分：<5％； 1.4.10 外形尺寸：50mm（寬）×48mm（高）×110mm（長）。 1.5 TST5857-1 IEPE積分適調器（選件） 1.5.1輸入電阻：大于1MΩ； 1.5.2 最大帶寬：DC～100kHz（+0.5dB～-3dB）； 1.5.3失真度：小于0.5％（頻率小于30kHz）； 1.5.4積分電路：（1）頻率響應：一次積分：10Hz～10kHz（或1Hz—1kHz）；二次積分：10Hz～1kHz （或1Hz～100Hz）；（2）不確定度：一次積分：<3％；二次積分：<5％； 1.5.5 IEPE傳感器電流源：4mA（24V）。 1.6 TST3811 4～20mA適調器技術指標（選件）： 1.6.1 適用于兩線制或三線制4～20mA傳感器； 1.6.2 傳感器電源：24V； 1.6.3 外形尺寸：30mm（寬）×20mm（高）×80mm（長）（單通道） 1.7 轉速測量技術指標：（選件） 1.7.1 測量通道數：兩個通道； 1.7.2 測量范圍：30～300000轉/分； 1.7.3 測量精度：小于0.05%±1轉； 1.7.4 每轉脈沖數：1～4096個； 1.7.5 轉軸比：0.01～100； 1.7.6 脈沖寬度：≥10μS； 1.7.7 輸入信號范圍：TTL、COMS脈沖序列； 2、使用環境 2.1 溫度： ⑴貯存條件： -40℃～60℃ ⑵極限條件： -10～50℃ ⑶工作范圍： 0～40℃ 2.2 濕度： ⑴工作范圍： 40℃（20～90）%RH ⑵貯存條件： 50℃ 90%RH24h 2.3 振動（非工作狀態）： ⑴頻率循環范圍：5～55～5Hz ⑵驅動振幅（峰值）：0.19mm ⑶掃頻速率：小于或等于1倍頻程/min ⑷在共振點上保持時間：10min ⑸振動方向：x、y、z
