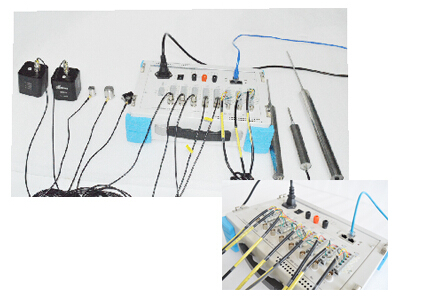

TST3828E動靜態應變儀

這真不是您需要的產品？
品　　牌：
TST3828E

直接提問 | 回首頁搜
出廠價：
0

主要規格：
TST3828E

用　　途：
應變測試

概述: TZT3828EN動靜態電阻應變儀是以計算機為基礎、智能化的動靜態信號測試分析系統，最高采樣頻率1kHz，百兆網和WiFi兩種通訊接口，根據現場情況靈活選擇，內置16G存儲空間，可實現離線采集。每個機箱最多可內置8或16通道，適用于測量結構的應變應力及其他各種物理量，如力、壓力、載荷和扭矩等，支持MOOG加載試驗機實現同步加載。 TZT3828EN動靜態電阻應變儀是以計算機為基礎、智能化的動靜態信號測試分析系統。內置鋰電池，工作時間可達8小時以上，適合野外供電困難場合，最高采樣頻率1kHz，百兆網和WiFi兩種通訊接口，根據現場情況靈活選擇，內置16G存儲空間，每個機箱最多可內置8或16通道，適用于測量結構的應變應力及其他各種物理量，如力、壓力、載荷和扭矩等，并能支持MOOG加載試驗機實現同步加載。 1、應用范圍 1.1 內置鋰電池，工作時間可達8小時以上，適合野外供電困難場合； 1.2根據測量方案，可完成全橋、半橋、1／4橋（120三線制自補償）的應變應力多點高速并行采樣； 1.3 配接各種橋式傳感器，實現各種物理量的測試和分析； 1.4 每個機箱8(16)測點，以太網無限擴展，可用于大型結構的疲勞試驗； 1.5 可直接對輸入的電壓信號進行多點高速并行采集； 1.6 配接各種熱電偶溫度傳感器，對溫度進行測試和分析； 1.7 支持與MOOG各型號的加載試驗機聯機實現同步加載。 2、特點 2.1百兆以太網/WIFI通訊，與計算機實時通訊可長時間實時、無間斷記錄多通道信號，所有通道并行同步工作，每通道采樣速率可達1kHz； 2.2德國進口WAGO壓線端子，接線快捷方便； 2.3 支持多臺采集儀級聯進行同步測試，采集過程中圖形實時顯示被測物理量變化； 2.4 內置標準電阻，由軟件程控設置全橋、半橋、1/4橋（120Ω三線制自補償）的橋路狀態； 2.5 軟件支持靜態和動靜態測試； 2.6 具備所有通道同步自動測量導線電阻及修正功能； 2.7 支持應變應力現場通道標定，可快速獲知通道當前狀態； 2.8 配合程控自動校準設備可實現電壓、應變自動校準，并可根據用戶自定義模版自動生成標定報告。技術指標 1、技術指標 1.1 測量點數：單臺8(16)測點； 1.2 采樣速率（連續采樣）：1~1k（Hz）/通道； 1.3 模數轉換器：24位A/D轉換器； 1.4 適用應變計電阻值（1）三線制1/4橋電阻范圍：120Ω、350Ω程控切換；（2）半橋、全橋電阻范圍：60Ω～20000Ω任意設定； 1.5 應變計靈敏度系數：1.0～3.0自動修正； 1.6 供橋電壓（DC）：2V、5V分檔切換； 1.7 應變測量：滿度值±5000με、±50000με；最小分辨率0.5με； 1.8 電壓測量：滿度值±5mV，±50mV，±500mV，±5000mV；最小分辨率5μV； 1.9 系統示值誤差：0.3%red±3με； 1.10 非線性：0.05%FS； 1.11 零漂：±3με/4h； 1.12 抗混濾波：截止頻率為采樣頻率的1/2.56，阻帶衰減大于-80dB/oct； 1.13 自動平衡范圍：±20000με（應變計阻值的±2%）； 1.14 長導線電阻修正范圍：0～100Ω； 1.15 具備橋路自檢功能； 1.16 通訊方式：百兆以太網和WiFi兩種方式； 1.17 內置鋰電池：工作時間不小于8小時 1.18 外形尺寸：314mm（寬）×210mm（高）×140mm（深）(8測點); 314mm（寬）×311mm（高）×140mm（深）(16測點); 2、使用環境 2.1 溫度：（1）貯存條件：-40℃～60℃；（2）極限條件：-10～50℃；（3）工作范圍：0～40℃。 2.2 濕度：（1）工作范圍：40℃（20～90）%RH；（2）貯存條件：50℃ 90%RH24h。 2.3 振動（非工作狀態）：（1）頻率循環范圍： 5～55～5Hz；（2）驅動振幅（峰值）： 0.19mm；（3）掃頻速率：小于或等于1倍頻程/min；（4）在共振點上保持時間：10min；（5）振動方向：x、y、z。
