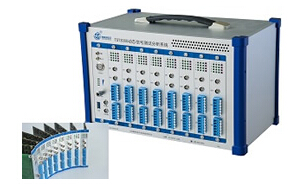

TST3000動態應變儀

這真不是您需要的產品？
品　　牌：
TST3000

直接提問 | 回首頁搜
出廠價：
0

主要規格：
TST3000

用　　途：
振動測試

概述： TST3000動態應變儀采用全屏蔽機箱結構設計，有效的提高了現場抗干擾能力，調理器全部內置、省去外掛調理器的煩惱，USB數據傳輸接口，最高采樣頻率20kHz并行同步采樣，實時傳輸，實時顯示，實時存儲，應變通道采用德國進口WAGO壓線端子，經久耐用，IEPE加速度信號測量采用BNC接插件，內置大容量鋰電池，連續工作時間8小時以上，功能豐富的控制分析軟件用戶可以很方便的對采集數據進行操作和處理。系統可對應變（應力）、荷重、速度、加速度、位移、扭矩等物理量進行精確測量和分析，可以配套使用所有電壓、電阻輸出型傳感器，廣泛應用于航空航天、橋梁建筑、工礦企業、高等院校、科研院所、國防軍事等領域。 1、應用范圍 1.1 可完成全橋、半橋、1／4橋（120Ω三線制自補償）狀態的應力應變的測試和分析； 1.2 配合橋式傳感器，實現各種物理量的測試和分析； 1.3 配合IEPE（ICP）壓電式傳感器，實現振動加速度、振動速度、振動位移（模擬二次積分可選）的測試和分析； 1.4 電壓、熱電偶、磁電式速度傳感器輸入，對多種物理量進行測試和分析； 2、特點 2.1 實現多通道并行同步高速長時間連續采樣（多通道并行工作時，20kHz/通道）； 2.2 每臺計算機可控制多通道以上同步并行采樣，滿足多通道、高精度、高速動態信號的測量需求； 2.3 每通道獨立電壓放大器，24位A/D轉換器，低通濾波器，抗混濾波器，消除通道間串擾影響，提高系統的抗干擾能力； 2.4 準確的采樣速率：先進的DDS數字頻率合成技術產生高精度、高穩定度的采樣脈沖，保證了多通道采樣速率的同步性、準確性和穩定性； 2.5 數字磁帶機信號記錄功能：實現長時間實時、無間斷記錄多通道信號； 2.6 計算機通過USB3.0接口與儀器通訊，對采集器進行參數設置（量程、傳感器靈敏度、采樣速率等）、清零、采樣、停止等操作，并實時傳送采樣數據。技術指標 1、數據采集器技術指標 1.1 輸入阻抗： 10MΩ∥40PF； 1.2 輸入保護：當滿度值不大于10V時，輸入信號大于±15V（直流或交流峰值）時，輸入全保護；當滿度值為20V時，輸入信號大于±30V（直流或交流峰值）時，輸入全保護； 1.3 工作方式：數據采集器：單端直流輸入、差分直流輸入、交流輸入、IEPE（ICP）適調輸入； 1.4 應變測量 1.4.1 可實現橋路的程控切換和自檢功能； 1.4.2 適用電阻應變片阻值：三線制1/4橋：120Ω或350Ω（客戶訂貨時任選一種），半橋、全橋： 50Ω～10000Ω； 1.4.3 供橋電壓： 2V、5V、10V、24V（可根據客戶要求定制）； 1.4.4 程控橋路方式：1/4橋（120Ω三線制）、半橋、全橋； 1.4.5 最大應變量程：5000με,10000με,50000με,100000με； 1.5 電壓滿度值：±10mV、±50mV、±100mV、±200mV、±500mV、±1V、±2V、±5V、±10V，分檔切換； 1.5 系統不確定度：小于0.5％（F.S）（預熱半小時后測量）； 1.6 系統穩定度： 0.05％/h（同上）； 1.7 線性度：滿度的0.05％； 1.8 失真度：不大于0.5％； 1.9 最大分析頻寬： DC～7.8kHz； 1.10 低通濾波器：（1）截止頻率（-3dB±1dB）： 30、300、1k、3k、PASS（Hz）八檔分檔切換；（2）平坦度：小于0.1dB（2/3截止頻率內）；（3）阻帶衰減：－24dB/oct； 1.11 噪聲：不大于5μVRMS（在允許的工作溫度范圍內，輸入短路，在最大增益時折算至輸入端）； 1.12 共模抑制（CMR）：不小于100dB； 1.13 共模電壓（DC或AC峰值）：小于±10V、DC～60Hz ； 1.14 漂移：（1）時間漂移：小于3μV/小時（輸入短路，預熱1小時后，恒溫，在最大增益時折算至輸入端）；（2）溫度漂移：小于1μV/℃（在允許的工作溫度范圍內，輸入短路，在最大增益時折算至輸入端）； 1.15 過載指示：當輸入信號大于滿度值，則紅燈亮； 1.16 欠載指示：當輸入信號小于滿度值的0.5％，則綠燈亮； 1.17 模數轉換器：24位A/D轉換器； 1.18 連續采樣速率：多通道同時工作時，每通道采樣速率最高達20kHz，分檔切換，所有數據實時傳輸至電腦硬盤存儲； 1.19 抗混濾波器：（1）濾波方式：每通道獨立的模擬濾波 + DSP數字濾波；（2）截止頻率：采樣速率的1/2.56倍，設置采樣速率時同時設定；（3）阻帶衰減：約-150dB/oct；（4）平坦度（分析頻率范圍內）：小于±0.05dB； 1.20 通訊接口： USB3.0接口； 1.21 鋰電池供電，工作時間8小時，電源：12VDC（10～18V），最大功率100W； 1.22 使用環境：適用于GB/T6587-2012-Ⅱ組條件。 2、使用環境 2.1 溫度：（1）貯存條件：-40℃～60℃；（2）極限條件：-10～50℃；（3）工作范圍：0～40℃。 2.2 濕度：（1）工作范圍：40℃（20～90）%RH；（2）貯存條件：50℃ 90%RH24h； 2.3 振動（非工作狀態）：（1）頻率循環范圍：5～55～5Hz；（2）驅動振幅（峰值）：0.19mm；（3）掃頻速率：小于或等于1倍頻程/min；（4）在共振點上保持時間：10min；（5）振動方向：x、y、z。
