【簡單介紹】
塞規式測量系統(BMD)是一種具有自動顯示、自動定中心功能的高精度測量儀器。此塞規式測量系統使用方便，適合靜態和動態測量。通過手動測量可以檢測出孔的尺寸偏差和形狀誤差，也可以安裝在測量設備上進行自動檢測。
此測量系統具有應用范圍廣、操作簡單、精度高、結構牢固等優點。標準產品中有很多可選擇的基本型號，并提供了滿足特定測量范圍的附件，以確保可以測量實際應用中所遇到的多數孔徑。【詳細說明】
塞規式測量系統（BMD）
塞規式測量系統（BMD）產品描述
塞規式測量系統（BMD）是一種具有自動顯示、自動定中心功能的高精度測量儀器。此塞規式測量系統使用方便，適合靜態和動態測量。通過手動測量可以檢測出孔的尺寸偏差和形狀誤差，也可以安裝在測量設備上進行自動檢測。
此測量系統具有應用范圍廣、操作簡單、精度高、結構牢固等優點。標準產品中有很多可選擇的基本型號，并提供了滿足特定測量范圍的附件，以確保可以測量實際應用中所遇到的多數孔徑。量儀的顯示部分可以是機械表、數顯表或連接到分析設備的傳感器。使用校對環規進行零點校準。
產品特征
? 快速測量孔徑、圓度和橢圓度
? 尤其適用于手動和自動測量大批量生產的高公差等級零件
? 自動定中心，測量時不用在孔內尋找拐點
? 使用數顯顯示表讀數和對測量結果進行后續分析的理想選擇
? 測頭由鍍硬鉻圓柱導向體和碳鋼測點組成
? 碳鋼測針將測點的徑向移動距離1:1傳遞給顯示表
? 內置式彈性體提供了連續的測力，因此消除了人為因素
? 該量儀為由測頭、手柄、深度延長桿、限位塊和直角附件等組成模塊式系統，使用范圍廣泛

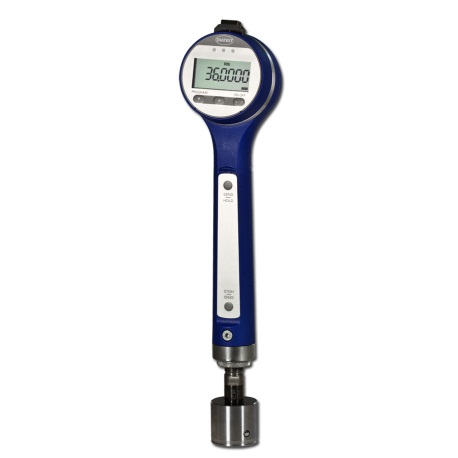

塞規式測量系統（BMD）地泰科盛
萬分表
- 測量系統有7個顯示位
- 測量數據通過無線電傳輸，安全性高
- 分辨率：0.0001mm
- 測量行程:4mm,精度可達0.0002mm
- 可在量儀上編程
- 也可通過電纜進行編程或數據傳輸
- 可進行靜態或動態測量（zui大值/zui小值/偏差值）
- 可測量內外徑
- 在所有測量模式下公差顏色（紅/綠/黃）均可接通
- 公公英制轉換
- 測量結果可通過RS232或USB接口傳輸
- 一個接受裝置可連接量儀數量多達120個
- 在不更換電池的情況下，使用時間可達4,000小時或傳輸200萬個數據
- 在200m范圍內可進行測量
- 防護等級為IP65
- 免費提供測量數據接收軟件
- 連接螺紋為M6x0,75 或 M10x1
- BMD測頭的角度可任意調節
無線傳輸萬分表地泰科盛
技術參數
· 適用范圍：通孔、盲孔、錐孔、臺階孔、方孔等 · 測量范圍：Ф2.25 -Ф270mm： · 測量深度：0.6-2000mm · 重復精度：≤1μm · 線性誤差：≤1％ · 使用壽命：滿足100萬次以上測量要求 塞規式測頭可以測量下面這些形狀的孔徑：
常用測頭
標準測頭
通孔測頭
盲孔測頭
序列號
測量范圍（mm）
序列號
測量范圍
序列號
測量范圍
010101
Ф2.98-9.0
010201
Ф2.98-9.0
010301
Ф7.0-16.0
010102
Ф7.0-20.0
010202
Ф7.0-20.0
010302
Ф15.0-150
010103
Ф15.0-270
010203
Ф15.0-270
帶吹氣槽標準測頭
帶吹氣槽通孔測頭
帶吹氣槽盲孔測頭
序列號
測量范圍（mm）
序列號
測量范圍
序列號
測量范圍
010401
Ф7.9-20
010501
Ф7.9-20
010601
Ф7.0-16
010402
Ф15-270
010502
Ф15-270
010602
Ф15-150
小孔標準測頭
小孔盲孔測頭
平行槽寬測頭
序列號
測量范圍（mm）
序列號
測量范圍（mm）
序列號
測量范圍
010701
Ф2.25-2.50
010801
Ф2.25-2.50
010901
‖1.0-3.0
010702
Ф2.50-2.98
010802
Ф2.50-2.98
010902
‖3.0-4.9
010903
‖4.9-30
剖面示意圖
1. 顯示表 2. 隔熱手柄 3. 測針 4. 圓柱導向體 5. 彈性體 6. 測頭特殊測頭
開檔寬度專用測頭
該測頭專門用于測量曲軸、
凸輪軸上連桿軸承面的距離F薄壁孔測頭
特殊形狀孔徑測頭
特殊平行槽測頭
多截面測頭
導向體加長型測頭
錐孔測頭
三點式測頭
測量范圍：Ф3.95-270mm
訂貨時請指明L1,L2
L4為定值
測量范圍：4-100mm
zui大角度：∠大約308
三點式測頭用于測量多邊形孔
的形狀誤差， 由于結構的特殊設計，
三點式測頭精度低于兩點式臺階孔測頭
帶兩個導向槽測頭
溝槽測頭
