【簡單介紹】
德國DIATEST公司生產的內齒測量儀采用了球形測頭，替代了傳統的量棒測量方式，從而提高了測量的精度，便捷性和穩定性，同時還能測出內孔的形狀誤差，如錐度，橢圓度等，為了滿足齒輪不同模數的變化，量儀的測球也是可以方便更換，從而大大的提高了量儀的適用性，該量儀適用于奇數齒和偶數齒。
【詳細說明】

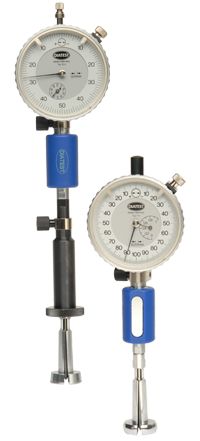

內齒棒間距測量儀
（小尺寸）兩瓣式內齒量儀 （Mi）
（大尺寸） 內徑表式內齒量儀（Ma）量儀簡介
德國DIATEST公司生產的內齒測量儀采用了球形測頭，替代了傳統的量棒測量方式，從而提高了測量的精度，便捷性和穩定性，同時還能測出內孔的形狀誤差，如錐度，橢圓度等，為了滿足齒輪不同模數的變化，量儀的測球也是可以方便更換，從而大大的提高了量儀的適用性，該量儀適用于奇數齒和偶數齒。
根據用戶圖紙，按要求提供測頭 測球直徑公差：±0.001mm
測球材質：鎢鋼量儀特性
· 磨損小
· 操作方便
· 性價比優
· 測量精度高，測量范圍大。
· 隨著模數的不同，測球可以隨意更換。
· 測球材質鎢鋼，保證了量儀的高壽命。
· 測量深度可達3000mm以上技術參數
訂貨號
精度
測量范圍
測力
測頭形式
050101-1
0.001mm
3.5—9.6mm
0.8—1.8N
兩瓣式（測球不可更換）
050101-2
0.001mm
9.3—26.1mm
1.5---2.0N
兩瓣式（測球可互換）
050101-3
0.001mm
26.1—333mm
1.0---5.0N
內徑表式（測球可互換）
兩瓣式內齒棒間距量儀適用于分度3.5mm—26.1mm范圍內的內齒或內花鍵測量
訂貨號
精度
測量范圍
050101-1-1
0.001mm
3.5—4.1mm
050101-1-2
0.001mm
4.0—4.6mm
050101-1-3
0.001mm
4.5—5.1mm
050101-1-4
0.001mm
4.5—5.1mm
050101-1-5
0.001mm
5.0—5.6mm
050101-1-6
0.001mm
5.5—6.1mm
050101-1-7
0.001mm
6.0—6.6mm
050101-1-8
0.001mm
6.5—7.1mm
050101-1-9
0.001mm
7.0—7.6mm
050101-1-10
0.001mm
7.5—8.1mm
050101-1-11
0.001mm
8.0—8.6mm
050101-1-12
0.001mm
8.5—9.1mm
050101-1-13
0.001mm
9.0—9.6mm
尺寸在3.5—9.6mm范圍內測球不可更換（ 測球和測頭是一體）
地泰科盛
訂貨號
精度
測量范圍
實例照片
050101-2-1
0.001mm
9.3—10.6mm
兩瓣式內齒量儀（測球可更換）
050101-2-2
0.001mm
10.3—11.6mm
050101-2-3
0.001mm
11.3—12.6mm
050101-2-4
0.001mm
12.3—13.6mm
050101-2-5
0.001mm
13.3—14.6mm
050101-2-6
0.001mm
14.5—16.1mm
050101-2-7
0.001mm
15.5—17.1mm
050101-2-8
0.001mm
16.5—18.1mm
050101-2-9
0.001mm
17.5—19.1mm
050101-2-10
0.001mm
18.5—20.1mm
050101-2-11
0.001mm
19.5—21.1mm
050101-2-12
0.001mm
20.5—22.1mm
050101-2-13
0.001mm
21.5—23.1mm
050101-2-14
0.001mm
22.5—24.1mm
050101-2-15
0.001mm
23.5—25.1mm
050101-2-16
0.001mm
24.5—26.1mm
地泰科盛
內徑表式內齒棒間距量儀適用于分度圓直徑26.1mm—330mm范圍內的內齒或內花鍵測量
附件 端面定位塊
該量儀可以和DIATEST的標準附件連接， 滿足不同的測量需求，如轉角附件，深度延 長桿，旋轉接頭或比較儀臺架等。
為減少人為因素，我們為客戶配置限位器，
讓量儀通過端面定位，達到快速精密對中
作用，保持測量結果的穩定性。測球標準直徑：
標準一: Φ1.000， Φ1.500， Φ2.00， Φ2.500， Φ3.00， Φ3.50， Φ4.00， Φ4.500， Φ5.000，
標準二:
Φ0.500， Φ0.551， Φ0.620， Φ0.623， Φ0.630， Φ0.722， Φ0.862， Φ0.895，
Φ0.965， Φ1.100， Φ1.118， Φ1.125， Φ1.250， Φ1.350， Φ1.372， Φ1.385，
Φ1.524， Φ1.540， Φ1.600， Φ1.650， Φ1.700， Φ1.750， Φ1.782， Φ1.800，
Φ1.829， Φ1.900， Φ2.032， Φ2.250， Φ2.284， Φ2.386， Φ2.438， Φ2.667，
Φ2.704， Φ2.713， Φ2.721， Φ2.743， Φ2.750， Φ3.048， Φ3.250， Φ3.400，
Φ3.658， Φ4.835， Φ5.250， Φ5.485， Φ5.500， Φ6.000， Φ6.096， Φ6.350，
Φ6.500， Φ7.000，標準三： Φ7.500， Φ8.000， Φ8.500， Φ9.000， Φ9.500， Φ10.000
標準范圍之外的屬于非標定制，需另外詢價定做（需客戶提供相關參數）
產品型號
測球直徑
050101-4-*
標 準 一 測 球
050101-5-*
標 準 二 測 球
050101-6-*
標 準 三 測 球
050101-7-*
標 準 外 測 球
備注: 如果客戶有特定要求，我們也提供量柱型測頭
FFENCO帶導向內齒棒間距測量儀
FFENCO內齒棒間距測量儀使用一個輪廓導向體，以免在測量過程中晃動，使千分表的讀數在測量過程中
保持不變。適用于內齒，普通花鍵和直齒的棒間距測量。實現一對一測量。
IVML1X1 帶導向頭內齒量儀 IVML1X1帶數據分析內齒量儀
量儀特性
·磨損小
· 操作方便
· 性價比優
· 帶有輪廓導向，測量穩定
· 測量精度高，測量范圍大。
· 隨著模數的不同，測球可以隨意更換。
· 測球材質鎢鋼，保證了量儀的高壽命。
· 測量深度可達3000mm以上
· 積木式結構，隨意組合
· 可進行數據存儲和分析產品型號
精度
測量范圍
測力
測頭形式
050102-1
0.001mm
8—80mm
0.8—1.8N
按客戶要求定做測頭
