絕緣電阻測試儀-電阻率

這真不是您需要的產品？
品　　牌：
北廣儀器

直接提問 | 回首頁搜
出廠價：
13

主要規格：
正規

用　　途：

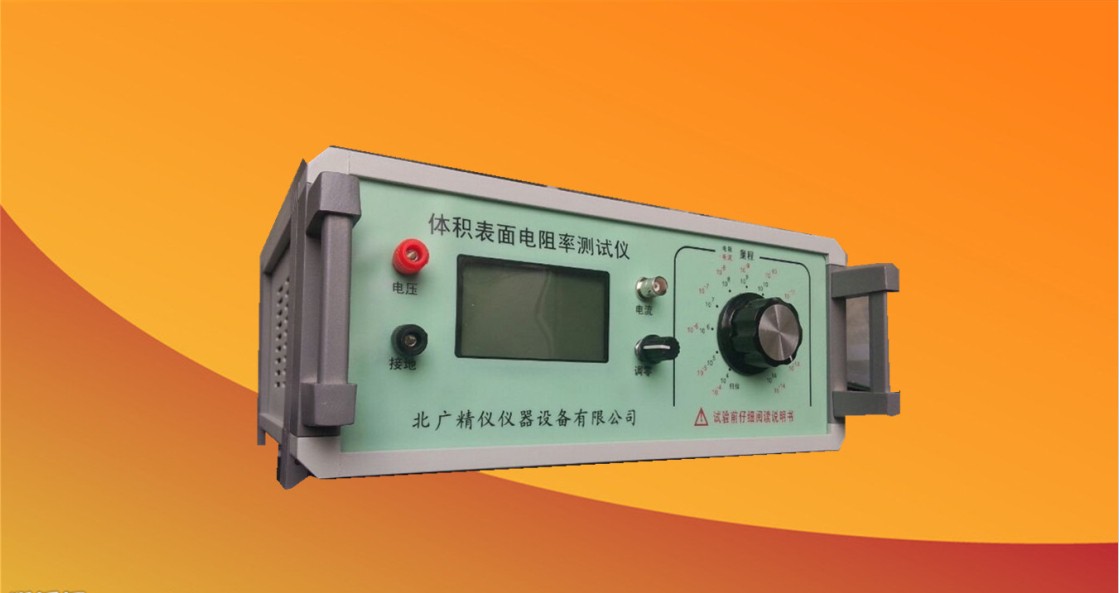

固體材料體積表面電阻率測試儀備貨充足技術精湛售后完善當天發貨請您放心購買概述 BEST- 121型高絕緣電阻測量儀用于測量絕緣材料、電工產品、各種元器件的絕緣電阻；與恒溫水浴配套后，還能測量不同溫度下的塑料電線電纜（無屏蔽層）的絕緣電阻，該儀器具有測量精度高、性能穩定、操作簡單、輸入端高壓短路等優點，儀器的最高量程 1018Ω電阻值（測試電壓為 1000V）。本儀表貫徹 Q/TPGG 7-2008 高絕緣電阻測量儀企業標準。主要標準： GB/T 1410-2006 固體絕緣材料體積電阻率和表面電阻率試驗方法 GB1672-8液體增塑劑體積電阻率的測定 GB 12014 防靜電工作服 GB/T 20991-2007 個體防護裝備鞋的測試方法 GB 4385-1995 防靜電鞋、導電鞋技術要求 GB 12158-2006 防止靜電事故通用導則 GB 4655-2003 橡膠工業靜電安全規程 GB/T 12703.6-2010 紡織品靜電性能的評定第6部分纖維泄漏電阻 GB 13348-2009 液體石油產品靜電安全規程 GB/T 15738-2008 導電和抗靜電纖維增強塑料電阻率試驗方法 GB/T 18044-2008 地毯靜電習性評價法行走試驗 GB/T 18864-2002 硫化橡膠工業用抗靜電和導電產品電阻極限范圍 GB/T 22042-2008 服裝防靜電性能表面電阻率試驗方法 GB/T 22043-2008 服裝防靜電性能通過材料的電阻(垂直電阻)試驗方法 GB/T 24249-2009 防靜電潔凈織物 GB 26539-2011 防靜電陶瓷磚 Antistatic ceramic tile GB/T 26825-2011 抗靜電防腐膠 GB 50515-2010 導(防)靜電地面設計規范 GB 50611-2010 電子工程防靜電設計規范 GJB 105-1998-Z 電子產品防靜電放電控制手冊 GJB 3007A-2009 防靜電工作區技術要求 GJB 5104-2004 無線電引信風帽用防靜電涂料及風帽靜電性能通用要求 2 規格及技術特性及使用條件 2.1 規格和主要技術參數測試電壓（V） 10 50 100 250 500 1000 主要特點 u 電阻測量范圍 1×104Ω ～1×1018 Ω； u 電流測量范圍 2×10-4Ａ～1×10-16Ａ； u 體積小、重量輕、準確度高； u 獨特的被測電阻、和流過電阻的電流雙顯示，使操作測量更加方便； u 性能穩定、讀數方便； u 既能測電阻又能測電流； u 測試電壓有六種選擇DC10V、50V、100V、250V、500V、1000V； u 使用操作簡便，在任何電阻量程和測試電壓下均直接讀顯示數字結果，免去要乘以一個系數的麻煩，使測量超高電阻就如用萬用表測量普通電阻樣簡便。 .2 使用條件 ①環境溫度： 0～40℃ ②相對溫度：≤70% ③供電電流：交流 220V±10%50Hz 2.3 儀器可連續工作 8 小時 2.4 消耗功率：約 10W 2.5 外形尺寸：長寬深 355mm×320mm×145mm 2.6 重量：約 6kg(主機) ①直流高壓電流輸出 10，50，100，500，1000V 五檔 ②根據試樣的電阻值及直流高壓值選擇合適的量程倍率。 ③高輸入阻抗直流放大器（輸入阻抗>1015Ω） ④指示儀表，指示被測絕緣電阻。 ⑤電源供給儀器各部分工作電源。 3.2 儀表作高阻測試時其主要原理如圖 2 所示，測試時被測試樣電阻 Rx 與高阻抗直流放大器的輸入電阻(倍率電阻)“Ro”串聯并跨接于直流電源上,高阻抗直流放大器將其輸入電阻“Ro”上的分壓電壓 Uo 經放大后送指示器指示被測絕緣電阻值。工作原理根據歐姆定律，被測電阻R等于施加電壓V除以通過的電流I。即 V R= --- I 傳統的儀器的工作原理是測量電壓V固定，通過測量流過被測物體的電流I以標定電阻的刻度來讀出電阻值。從上式可以看出，由于電流I是與電阻成反比，而不是成正比，所以電阻的顯示值是非線性的，即電阻無窮大時，電流為零，即表頭的零位處是∞，其附近的刻度非常密，分辨率很低。整個刻度是非線性的。又由于測量不同的電阻時，其電壓V也會有些變化，所以普通的高阻計的精度是很難提高的。 BEST-121體積、表面電阻率測定儀是同時測出電阻兩端的電壓V和流過電阻的電流I，通過內部的大規模集成電路完成電壓除以電流的計算，然后把所得到的結果經過A/D轉換后以數字顯示出電阻值，即便是電阻兩端的電壓V和流過電阻的電流I是同時變化，其顯示的電阻值不象普通高阻計那樣因被測電壓V的變化或電流Ｉ的變化而變，所以, 即使測量電壓、被測量電阻、電源電壓等發生變化對其結果影響不大，其測量精度很高。從理論上講其誤差可以做到零。而實際誤差可以做到千分之幾或萬分之幾。安全注意事項 4.1 使用前務必詳閱此說明書，并遵照指示步驟，依次操作。 4.2 請勿使用非原廠提供之附件，以免發生危險。 4.3 進行測試時，本儀器測量端高壓輸出端上有直流高壓輸出，嚴禁人體接觸，以免觸電。 4.4 為避免測試棒本身絕緣泄漏造成誤差，接儀器測量端輸入的測試棒應盡可能懸空，不與外界物體相碰。 4.5 當被測物絕緣電阻值高，且測量出現指針不穩現象時，可將儀器測量線屏蔽端夾子接上。例如：對電纜測纜芯與纜殼的絕緣時，除將被測物兩端分別接于輸入端與高壓端，再將電纜殼，芯之間的內層絕緣物接儀器 “G”，以消除因表面漏電而引起的測量誤差。也可用加屏蔽盒的方法，即將被測物置于金屬屏蔽盒內，接上測量線。儀器裝箱單儀器主機一臺屏蔽箱一個試驗電極三個說明書一本電源線一條數據線三條合格證一份保修卡一份北京北廣精儀儀器設備有限公司絕緣材料表面/體積電阻率測試儀一、概況：(1)適用標準：GB/T 22042-2008《服裝防靜電性能表面電阻率試驗方法》；EN 1149-1-1995 《防護服靜電性能第1部分表面電阻檢驗方法和要求》；GB/T 1410-2006《固體絕緣材料體積電阻率和表面電阻率試驗方法》（與國際標準IEC93-1980等效）；FZ/T 64013-2008 《靜電植絨毛絨》；SJ/10694-2006《電子產品制造與應用系統防靜電檢測通用規范》6.1及ASTM D257《絕緣材料的直流電阻或電導試驗方法》要求制作。 GB/T 2439-2001《硫化橡膠或熱塑性橡膠導電性能和耗散性能電阻率的測定》；GB/T 10581-2006 《絕緣材料在高溫下電阻和電阻率的試驗方法》；GB/T 1692-2008 《硫化橡膠絕緣電阻率的測定》；GB/T 12703.4-2010 《紡織品靜電性能的評定第４部分：電阻率》 GB/T 10064-2006《測定固體絕緣材料絕緣電阻的試驗方法》。 (2)適用范圍：適用于測量粉末、粉體、顆粒物、電子元器件、介質材料、電線電纜、防靜電產品、如防靜電鞋、防靜電塑料橡膠制品、計算機房防靜電活動地板等電阻值等絕緣性能的檢驗和電子電器產品的絕緣電阻測量。本儀器測量高電阻測微電流。 (3)特點：采用四探針測量法、儀器體積小、重量輕、高穩定性，高準確度的數字高阻測量儀器。本儀器配不同的測量電極(夾具)可以測量不同材料 (固體、粉體或液體)的體積電阻率和表面電阻率或電導率及方阻。 (4)材料的導電性是用電阻率ρ（單位：歐?米）或電導率σ（單位：歐-1?米-1）來表示的。兩者互為倒數，并且都與試樣的尺寸無關，而只決定于材料的性質。工程上習慣將材料根據導電性質粗略地分為超導體、導體、半導體和絕緣體四類。二、表面電率阻率/體積電阻率測試儀技術指標 1、電阻測量范圍：0.01×104Ω ～1×1016Ω。電阻率：1.0×104 ～ 2.0×1016 Ω-m；方塊電阻：1.0×104 ～ 2.0×1016 Ω/□ 2、液晶顯示: 電阻率、方阻、壓強、溫度、電導率、電流電壓、可輸入測試樣品數據（圓柱：直徑，高度；方體：長*寬*高）單位可以切換（mm、cm、m） 3、內置測試電壓：0-1000V任意可設定 4、基本準確度：1% 5、使用環境: 溫度：0℃～40℃，相對濕度<80% 6、機內測試電壓: 10/50/100/250/500/1000V 任意切換 7、供電形式: AC 220V，50HZ，功耗約5W 8、測量模式：手動/自動量程。帶PC測試軟件（選購），USB通訊接口，軟件界面同步顯示、分析、保存和打印數據！型超高阻微電流測試儀（高阻型體電阻率表面電阻率測試儀）是運用環形三電極法原理測量固體絕緣材料體積電阻率和表面電阻率的多用途綜合測量裝置，也可作為超高阻計或微電流測試儀使用。該儀器設計符合國家標準GB/T 1410－2006/IEC 60093:1980：《固體絕緣材料體積電阻率和表面電阻率試驗方法》。儀器成套組成：由主機、標配的環形三電極、連接線纜等部分組成。主機主要由高壓電源、微電流檢測計、嵌入式單片機系統組成。儀器所有參數設定、功能轉換全部采用數字化鍵盤輸入；具有零位、滿度校正功能；可手動/自動轉換量程；測試結果由數字表頭直接顯示。電極選配：儀器配備標準環形三電極，客戶也可以根據需要參照國標，自備電極以擴大應用場合。儀器具有測量精度高、靈敏度高、穩定性好、智能化程度高、結構緊湊、使用簡便等特點。儀器適用于工礦企業，科研院所對于防靜電產品如防靜電鞋、防靜電塑料橡膠制品、計算機房防靜電活動地板等電阻值的檢驗以及絕緣材料和電子電器產品的絕緣電阻測量。也可用于微弱電流測量如光電效應和器件暗電流測量。三、基本技術參數 1. 常規測量范圍、分辨率（量程可向上或下擴展1～2個數量級）電阻： 1.0×103 ～ 2.0×1012 Ω, 分辨率0.1×103 ～ 0.1×1012 Ω 電阻率： 1.0×103 ～ 2.0×1012 Ω-m 分辨率0.1×103 ～ 0.1×1012 Ω-m 方塊電阻： 1.0×104 ～ 2.0×1012 Ω/□ 分辨率1.0×103 ～ 0.1×1012 Ω/□ 2 工作電源：220V±10％, f=50Hz±4％,PW≤20W 3 外形尺寸：W×H×L=280mm×90mm×275mm 凈重：≤3.0kg 4 環形三電極它是由三個獨立的電極組成: 4.1中心為圓柱體,直徑為50mm,高度是40mm。 4.2圓柱體外為一圓環,圓環內徑為60mm,外徑為80mm, 高是40mm。 4.3底為一平板, 直徑為100mm的圓板，厚度一般為10mm 六、測量技術 a.通常，絕緣材料用于電氣系統的各部件相互絕緣和對地絕緣，固體絕緣材料還起機械支撐作用。一般希望材料有盡可能高的絕緣電阻，并具有合適的機械、化學和耐熱性能。 b.絕緣材料的電阻率一般都很高，也就是傳導電流很小。如果不注意外界因素的干擾和漏電流的影響，測量結果就會發生很大的誤差。同時絕緣材料本身的吸濕性和環境條件的變化對測量結果也有很大影響。 c.影響體積電阻率和表面電阻率測試的主要因素是溫度和濕度、電場強度、充電時間及殘余電荷等。體積電阻率可作為選擇絕緣材料的一個參數，電阻率隨溫度和濕度的變化而顯著變化。體積電阻率的測量常常用來檢查絕緣材料是否均勻，或者用來檢測那些能影響材料質量而又不能用其他方法檢測到的導電雜質。 d.由于體積電阻總是要被或多或少地包括到表面電阻的測試中去，因此只能近似地測量表面電阻，測得的表面電阻值主要反映被測試樣表面污染的程度。所以，表面電阻率不是表征材料本身特性的參數，而是一個有關材料表面污染特性的參數。當表面電阻較高時，它常隨時間以不規則的方式變化。測量表面電阻通常都規定1min的電化時間。（1）溫度和濕度：固體絕緣材料的絕緣電阻率隨溫度和濕度的升高而降低，特別是體積電阻率隨溫度改變而變化非常大。因此，電瓷材料不但要測定常溫下的體積電阻率，而且還要測定高溫下的體積電阻率，以評定其絕緣性能的好壞。由于水的電導大，隨著濕度增大，表面電阻率和有開口孔隙的電瓷材料的體積電阻率急劇下降。因此，測定時應嚴格地按照規定的試樣處理要求和測試的環境條件下進行。（2）電場強度：當電場強度比較高時，離子的遷移率隨電場強度增高而增大，而且在接近擊穿時還會出現大量的電子遷移，這時體積電阻率大大地降低。因此在測定時，施加的電壓應不超過規定的值。（3）殘余電荷：試樣在加工和測試等過程中，可能產生靜電，電阻越高越容易產生靜電，影響測量的準確性。因此，在測量時，試樣要徹底放電，即可將幾個電極連在一起進行短路。（4）雜散電勢的消除：在絕緣電阻測量電路中，可能存在某些雜散電勢，如熱電勢、電解電勢、接觸電勢等，其中影響最大的為電解電勢。用高阻計測量表面潮濕的試樣的體積電阻時，測量極與保護極間可產生20mv的電勢。試驗前應檢查有無雜散電勢。可根據試樣加壓前后高阻計的二次指示是否相同來判斷有無雜散電勢。如相同，證明無雜散電勢；否則應當尋找并排除產生雜散電勢的根源，才能進行測量。（5）防止漏電流的影響：對于高電阻材料，只有采取保護技術才能去除漏電流對測量的影響。保護技術就是在引起測量誤差的漏電路徑上安置保護導體，截住可能引起測量誤差的雜散電流，使之不流經測量回路或儀表。保護導體連接在一起構成保護端，通常保護端接地。測量體積電阻時，三電極系統的保護極就是保護導體。此時要求保護電極和測量電極間的試樣表面電阻高于與它并聯元件的電阻10～100倍。線路接好后，應首先檢查是否存在漏電。此時斷開與試樣連接的高壓線，加上電壓。如在測量靈敏度范圍內，測量儀器指示的電阻值為無限大，則線路無漏電，可進行測量。（6）條件處理和測試條件的規定:固體絕緣材料的電阻隨溫度、濕度的增加而下降。試樣的預處理條件取決于被測材料，這些條件在材料規范中規定。推薦使用GB10580《固體絕緣材料在試驗前和試驗時采用的標準條件》中規定的預處理方法。可使用甘油—水溶液潮濕箱進行濕度預處理。測試條件應與預處理條件盡可能地一致，有些時候（如浸水處理）不能保持預處理條件和測試條件一致時，則應在從預處理環境中取出后在盡可能短時間內完成測試，一般不超過5分鐘。（7）電化時間的規定:當直流電壓加到與試樣接觸的兩電極間時，通過試樣的電流會指數式地衰減到一個穩定值。電流隨時間的減小可能是由于電介質極化和可動離子位移到電極所致。對于體積電阻率小于1010Ω?m的材料，其穩定狀態通常在1分鐘內達到。因此，要經過這個電化時間后測定電阻。對于電阻率較高的材料，電流減小的過程可能會持續幾分鐘、幾小時、幾天，因此需要用較長的電化時間。如果需要的話，可用體積電阻率與時間的關系來描述材料的特性。當表面電阻較高時，它常隨時間以不規則的方式變化。測量表面電阻通常都規定1分鐘的電化時間產品保修售后服務承諾：一、安裝調試：協助試驗機的安裝，負責試驗機的運輸、調試。二、驗收標準：試驗機按訂貨技術附件進行驗收。終驗收在買方進行，對用戶提供的試樣進行試驗，并提供測試報告。三、培訓：安裝調試同時，在儀器操作現場一次性免費培訓操作人員2-3名，該操作人員應是由需方選派的長期穩定的員工，培訓后能夠對設備基本原理、軟件使用、操作、維護事項理解和應用，使人員能夠獨立操作設備對樣品進行檢測、分析，同時能進行基本的維護。四、軟件升級：終生免費提供新版本控制軟件。五、保修： 1、設備保修兩年，終身售后服務，一年內非人為損壞的零部件免費更換，保修期內接到用戶邀請后，最遲響應時間為2小時內，在與用戶確認故障后，我公司會在48小時內派工程師到達現場進行免費服務，盡快查清故障所在位置和故障原因，并向用戶及時報告故障的原因和排除辦法。 2、保修期內人為損壞的零部件按采購（加工）價格收費更換。 3、保修期外繼續為用戶提供優質技術服務，在接到用戶維修邀請后3天內派工程師到達用戶現場進行維修。并享有優惠購買零配件的待遇。　 4、傳感器過載及整機電路超壓損壞不在保修范圍內。六、售后管理：我公司實現計算機化管理，實行客戶定期電話回訪制度，定期復查設備的工作情況，定期電話指導用戶對設備進行保養和檢測，以便設備正常運轉，跟蹤客戶的設備使用情況，以便及時對設備進行維護
