電子萬能試驗機電子拉力試驗機拉伸強度拉伸力鋼絲網骨架管剝離試驗機

這真不是您需要的產品？
品　　牌：
萬吉

直接提問 | 回首頁搜
出廠價：
0

主要規格：
國標

用　　途：
主要用于測試各種材料的拉伸、壓縮及塑料管件的環剛度。在拉伸試驗中，檢測材料的最大承載拉力、抗拉強度、伸長變形、延伸率等技術指標；在壓縮試驗中，檢測材料的承載壓力、抗拉強度、最大壓縮變形等技術指標。以上檢測參數在試驗結束后，由主控制器根據試驗開始時設置的試驗參數條件自動計算，同時顯示相應的試驗結果，各檢測參數在試驗結束后既可打印，也可在控制器內保存以備查詢顯示

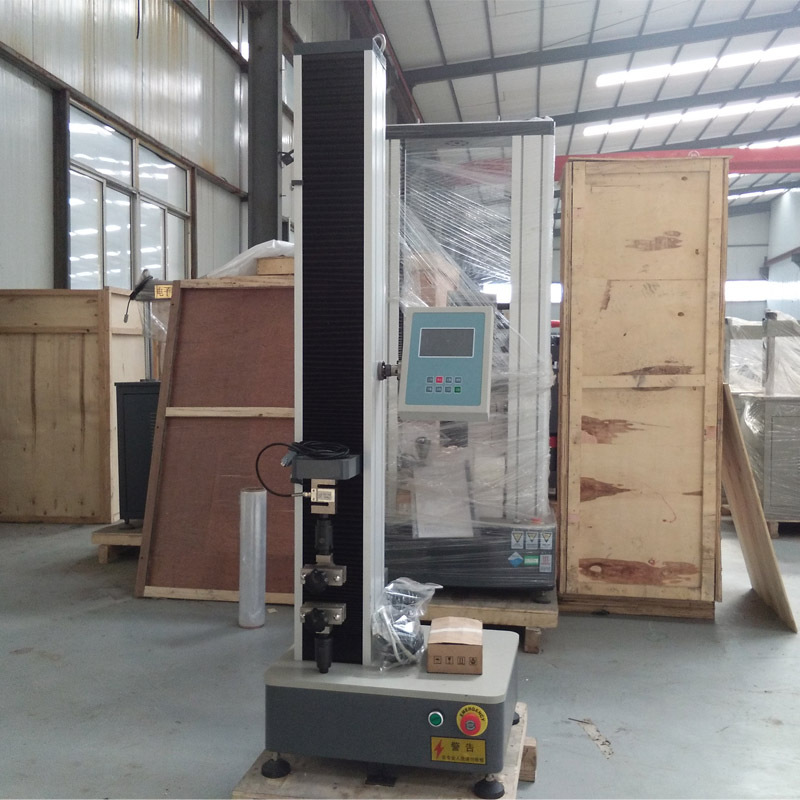

WJDS-5A數顯式電子萬能試驗機一、試驗機的主要用途及適用范圍 WJDS-5A數顯式電子萬能試驗機，主要用于測試各種材料的拉伸、壓縮及塑料管件的環剛度。在拉伸試驗中，檢測材料的最大承載拉力、抗拉強度、伸長變形、延伸率等技術指標；在壓縮試驗中，檢測材料的承載壓力、抗拉強度、最大壓縮變形等技術指標。以上檢測參數在試驗結束后，由主控制器根據試驗開始時設置的試驗參數條件自動計算，同時顯示相應的試驗結果，各檢測參數在試驗結束后既可打印，也可在控制器內保存以備查詢顯示。二、產品圖片：（此圖僅供參考，以實物為準）三、試驗機的主要技術指標序號項目技術要求 1 最大試驗力 1000N 2 型號 WJDS-5A 3 測力范圍 2%-100% 4 示值相對誤差 ±1% 5 試驗力示值重復性相對誤差 ≤1% 6 試驗力零點相對誤差 ±0.1%FS 7 速度范圍 0.1-500mm/min 8 試驗空間 800mm 10 加載方式電動 11 電源電壓（必須有可靠的接地措施）～220V±10% 50Hz 12 主機尺寸 500mm*410mm*1500mm 13 重量 150KG 四、試驗機的結構特征及工作原理本機由機械、電氣二大部分組成 4.1機械部分結構及工作原理：本機采用電動加載方式，底部是整機結構承載支架，內部包含有電機驅動器、加載電機、減速系統、動力傳動機構等部件；上部是試樣夾持及力值、變形測量機構，包含有加載傳動機構、試樣拉伸夾具、試樣壓縮夾具、測力傳感器、位移傳感器等主要部件。 4.2 電氣部分：電氣部分由顯示測量控制部分組成。顯示測量控制部分實現各種控制、顯示、數據采集、處理等功能。主控制器可以根據不同是試驗要求，選擇拉伸、剛度、壓縮試驗模式，并設置各試驗模式試樣參數，調整好試樣后，按試驗鍵，系統即可自動啟動試驗，并根據相應的試驗條件，自動判斷停機處理，同時顯示相應的試驗結果。 4.3 本機的幾項主要功能： 4.3.1 全開放性參數設置 4.3.2 設置參數永久保存，下次開機自動讀取顯示 4.3.3 浮動零點設置，可隨時調整零點 4.3.4 峰值保持及存儲，常值跟隨； 4.3.5 在有效速度范圍內，速度值任意設置； 4.3.6 橫梁移動過程中的速度快捷切換功能 4.3.7 靈活的數據查詢顯示功能； 4.3.8 過載停機、音頻報警保護功能； 4.3.9 試驗結束自動判斷功能； 4.3.10 極限位置保護等；五、軟件介紹試驗機控制器由主控板，鍵盤，顯示驅動板組成，如下圖所示，主控板采集力和位移信號，根據試驗規程，驅動電機運動，得出要求的結果，該主控板采用ARM系列32位處理器，功能強大，運算速度快，下面將根據信號接線具體說明主控板同時連接鍵盤和顯示驅動板，用來接收鍵盤命令，輸出顯示信息。鍵盤可以是按鍵鍵盤，也可以是薄膜鍵盤液晶顯示器能實時顯示試驗曲線和多個測試結果，可連接多種型號的針打或熱敏微型打印機打印試驗曲線和試驗結果，驅動電機類型繁多，如直流調速器，步進電機，伺服電機，變頻器，比例閥等。既可用于工廠生產車間的惡劣環境也可用于實驗室的清潔環境，操作起來快速靈活。測控儀的正面可分為兩個部分：液晶顯示部分、鍵盤。圖形如下： 5.1面鍵各部功能介紹：液晶顯示屏：顯示力值、峰值, 位移、速度、提示等。鍵盤：配合液晶使用，用于控制操作和各參數值的改變，以及控制電機的運行。 5.2各按鍵介紹: 名稱及功能: [↑]、[↓]，[←]兩鍵配合[標定]、[設置]用于選擇和修改數據，下面在其他鍵的功能介紹中穿插進行示例說明。 [設置]，按[設置]鍵將顯示這也是開機后直接進入的狀態。其中第一行反白顯示，表示默認的是第一行，按[↑]、[↓]鍵可在三個選項里變換，選中其中一項后按[設置]鍵后顯示最后兩行是操作提示，其中第一行反白顯示，表示默認的是第一行，按[↑]、[↓]鍵可在多個選項里變換，這些選項都是前一步選擇所需要的參數，前一步的選擇不同，本屏選項的內容和數目也不同。用[↑]、[↓]鍵選中某個選項，則該選項反白顯示，這時按[設置]鍵，則該選項內容的最后一位閃爍顯示，表示該位可以修改，按[↑]、[↓]鍵則該位在0-9之間變化，按[←]鍵則前移一位閃爍顯示，該項的內容修改完畢后按[設置]鍵，則數字停止閃爍，整個參數項繼續反白顯示，這時按[↑]、[↓]可以選擇其他參數項。當所有的參數修改完畢后按[復位]鍵，則保存剛才所有的修改并進入到正常試驗狀態當試件破壞后，就自動求出了試驗結果，試驗結果有：最大力值，最大強度，斷點變形率斷點變形屈服點力屈服強度彈性模量
