管材靜液壓試驗機9路 管材耐內壓試驗機

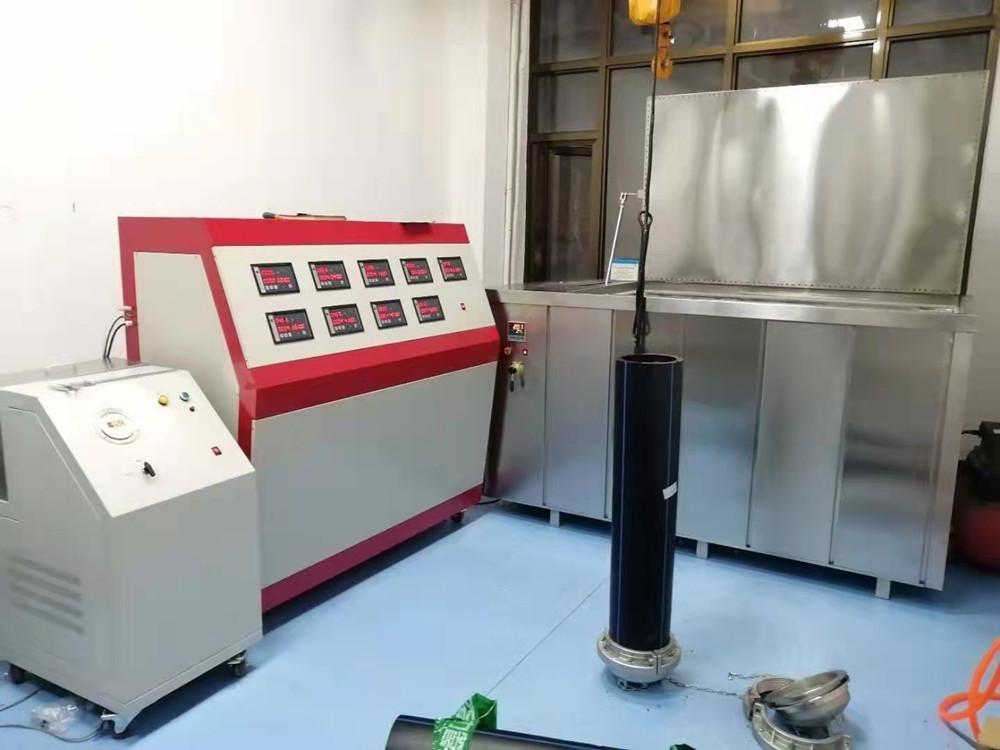

- WJY-20A管材靜液壓試驗機 儀器概述 管材靜液壓試驗機用于測定熱塑性管材、復合管材（如PP—R、PP—B、PP—A、PE、PE—X、PVC、PVC—U、PVC—C及鋁塑復合管等各種管材）在長時間恒定內壓和恒定溫度下的耐壓破壞時間或瞬時的最大壓力值，是各科研院所、質檢部門及管材生產廠家必備的檢測設備。根據管材的不同溫度 、壓力和環應力，在控制端上輸入不同的參數，高壓泵產生高壓液體，經過壓力控制系統，由高壓軟管輸送給介質恒溫箱內的試樣中，進行管材的長時間靜液壓試驗。此設備能夠充分體現企業的產品質量的水平。 儀器特點 一、主機 一機多用?兩級電腦?三級監控?八大功能： 一機多用——既可測試管道長期靜液壓，又可做管材試驗，還可用于熱塑性管材熱穩定性的測定。 兩級電腦——PC機+微電腦機控制，每一單元都有一個微電腦，測控及時準確。 三級監控——第一級1小時細微監控；第二級48小時假日監控；第三級全過程綜合監控。外加恒溫介質溫度監控。 八大功能——具有滲漏預警、破裂識別、實時監控、斷電保壓、掉電保護、來電自動恢復。打印、存儲試驗結果等功能。 質量獨尊——整機全部選用歐盟CE認證電子元器件、進口電磁閥，品牌傳感器；長期運行可靠和穩定性極高，一路多口試驗效率高，使用成本低、經濟效益好。 中國紅的邊框穩重大方，秀美端莊。 二、壓力源 壓力高?流量大?自動蓄水?蓄能穩定： 1、獨立控制——自成一體、一臺壓力源可接多主機。 2、進口泵體——壓力高，流量大。 3、雙蓄能器——蓄能穩定、壓力范圍寬，蓄能壓力任意可調。 4、自動蓄水——缺水自動補水，確保泵體不因斷水而損壞。 5、彈性聯接——噪聲小。 三、恒溫介質箱 智能補水?自動箱蓋?保溫節能?永不生銹 1、永不生銹——不銹鋼內膽，不銹鋼外飾。外置意大利不銹鋼循環泵，不銹鋼循環系統及熱器。 2、保溫節能——優質加厚保溫層節能保溫。 3、分體式制冷機組——箱內制冷，室外散熱。 4、結構架箱底——承載重量重大，抗變形能力強。 5、自動箱蓋——開閉自如、安全可靠、密封效果好。 6、智能補水——水箱溫度不因補水而波動，溫度均勻穩定省時省力。 7、配置齊全——內配試樣懸掛支撐架、式樣掛鉤及卡具連接鏈使用方便。 8、立體外飾——美觀大方，展示性好。 9、試驗效率高――多路多口，獨立控制。 關鍵部件品牌或產地 ◆ 高壓泵：意大利 主要集成電器：美國及日本 ◆ 電磁閥：美國 壓力變送器：丹麥 符合標準 WJY-20A系列靜液壓試驗機 GB/T6111-2003 液體輸送用熱塑性塑料管材耐內壓試驗方法 GB/T15560-95 流體輸送用塑料管材液壓瞬時和耐壓試驗方法 IS01167-2006 Thermoplastics pipes, fittings and assemblies for the conveyance of fluids --Determination of the resistance to internal pressure -- Part 1: General method ASTM D1598-2004 Pipe, Plastic, Under Constant Internal Pressure, Time-to-Failure of (No S/S Document) ASTM D1599 Standard Test Method forResistance to Short-Time Hydraulic Pressure of Plastic Pipe, Tubing, and Fittings1 技術參數 WJY-20A系列靜液壓試驗機 試驗管徑范圍 Φ16mm-1600mm 試驗路數 9路(單路單模塊控制，1-50路可定制) 控制方式 操作面板/PC機控制 數據保存 PC機實驗數據存儲、可U盤導出 打印方式 PC機打印輸出實驗報告 時間 計時工作時間 1s-10000h 計時精度 ±0.1% 顯示分辨率 1s 最小時間設置單位 min 壓力 壓力控制范圍 0.5-16MPa 壓力控制精度 -1%~ +2%之間 壓力顯示分辨率 0.001MPa 測量范圍 5%-100%Full-scale 示值允許誤差極限 1%以內 恒溫介質箱 控溫范圍 15～95℃ （帶制冷）；室溫～95℃（不帶制冷） 控溫精度 ±0.5℃ 主體材質 內外304不銹鋼 箱蓋方式 自動 補水方式 自動補水 電源 壓力控制主機220VAC；壓力站三相380VAC； 恒溫介質箱三相380VAC
