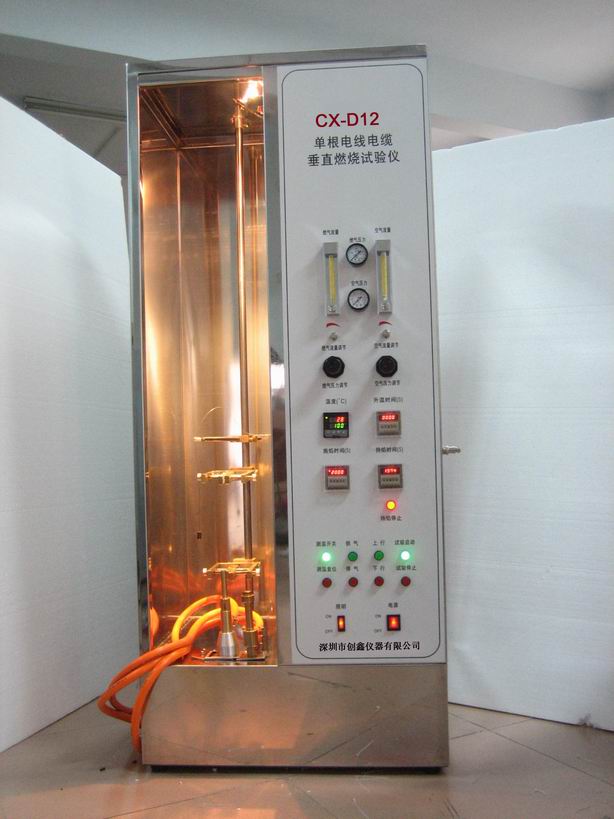

單根電線電纜垂直燃燒試驗儀

基本簡介：

1、單根電線電纜垂直燃燒試驗是GB/T18380.11-2008、GB/T18380.12-2008、GB/T18380.21-2008,
 GB/T18380.22-2008、 IEC60332-1  、 GB/T5169.14-2007 等標準規定的模擬單根電線電纜燃燒性能安全試驗項目。
2、單根電線電纜垂直燃燒試驗是采用規定尺寸的本生燈 (Bunsen burner) 和特定燃氣源 ( 丙烷 ) ，按一定的火焰高度和一定的施焰角度對呈垂直狀態的試品定時施燃，以試品點燃、燃燒的持續時間和燃燒長度等來評定其可燃性及著火危險性。
3、單根電線電纜垂直燃燒試驗儀主要針對導體直徑大于8mm(截面積大于0.5mm2)或小于8mm(截面積小于0.5mm2)的單根電線電纜的可燃性能進行評定。適用于照明設備、低壓電器、家用電器、機床電器、電機、電動工具、電子儀器、電工儀表、電氣連接件和輔件等電工電子產品及其組件部件的研究、生產和質檢部門。

技術參數:

1、 燃燒器：內徑Φ12mm ± 0.5mm（符合GB/T18380.11）及內徑Φ9.5mm ± 0.5mm（符合GB/T18380.21）本生燈各一個
2、 試驗傾角： 45°
3、 火焰高度：20mm ± 2mm 到190mm±1mm可調
4、 施焰時間: 0-999.9s±0.1s可調
5、 持焰時間: 0-999.9s±0.1s，自動記錄，手動暫停
6、 燃燒氣體: 95% 丙烷氣( 一般情況可采用液化石油氣代替 )
7、 流量壓力：帶雙流量表及壓力表（燃氣及空氣）
8、 溫度測試范圍：0~1000℃
9、 火焰溫度要求：從100℃±5℃升到700℃±3℃的時間在45秒±5秒之內
10、測溫熱電偶：Φ0.5mm進口鎧裝熱電偶（K型）
11、試驗過程：試驗程序自動控制，無獨立抽風
12、適用標準：GB/T18380.11-2008、GB/T18380.12-2008、GB/T18380.21-2008, GB/T18380.22-2008
13、箱體材料：不銹鋼機箱
14、工作室尺寸：300x450x1200mm（0.16立方）,不帶工作室門
15、設備外尺寸：600mm寬×450mm深×1450mm高
