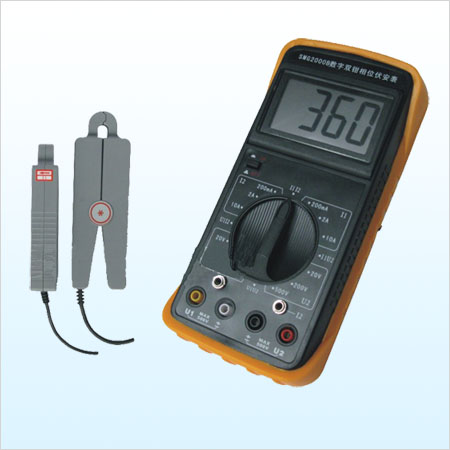

- SMG2000B手持式雙鉗數字相位伏安表 SMG2000B手持式雙鉗數字相位伏安表是專為現場測量電壓、電流及相位而設計的一種高精度、低價位、便攜手持式、雙通道輸入測量儀器。用該表可以很方便地在現場測量U-U、I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否等。采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。測量U1-U2之間相位時，兩輸入回路完全絕緣隔離，因此完全避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量儀表。顯示器采用了高反差液晶顯示屏，字高達25mm，屏幕角度可自由轉換約70°，以獲得最佳視覺效果。 1 基本誤差 1.1 參比工作條件 （a）環境溫度：（23±5）℃ （b）環境濕度：（45～75）% RH （c）被測信號波形：正弦波、β=0.02 （d）被測信號頻率：（50±0.2）Hz （e）被測載流導線在鉗口中的位置：任意 （f）測量相位時被測信號幅值范圍： 100～220V、0.5A～1.5A （g）外參比頻率電磁場干擾：應避免 1.2 基本誤差極限 1.2.1 交流電壓 量 限：20V,200V,500V 分辨率：0.01V 基本誤差：±（1.2%RD+2） 輸入阻抗：各量限均為2MΩ 測U1-U2相位時電壓輸入回路阻抗：40KΩ 1.2.2 交流電流 量程：200mA，2A，10A 分辨率：0.1mA,1mA,10mA 基本誤差：±（1.0%RD+2） 1.2.3 相位 U-U、U-I、I-I 范圍:0~360° 分辨率：1° 基本誤差：±3° 2 工作誤差 2.1 額定工作條件 （a）環境溫度：（0～40）℃ （b）環境濕度：（20～80）% RH （c）被測信號波形：正弦波、β=0.05 （d）被測信號頻率：（50±0.5）Hz （e）被測載流導線在鉗口中的位置：任意 （f）測量相位時被測信號幅值范圍 測U1-U2相位時：30V～500V 測 I1-I2 相位時：10mA～10.00A 測 U1-I2 或 I1-U2 相位時： 10V～500V、10mA～10.00A （g）外參比頻率電磁場干擾：應避免
