一鍵式快速二維尺寸影像測量儀

這真不是您需要的產品？
品　　牌：
中圖儀器

直接提問 | 回首頁搜
出廠價：
0

主要規格：

用　　途：
二維尺寸測量

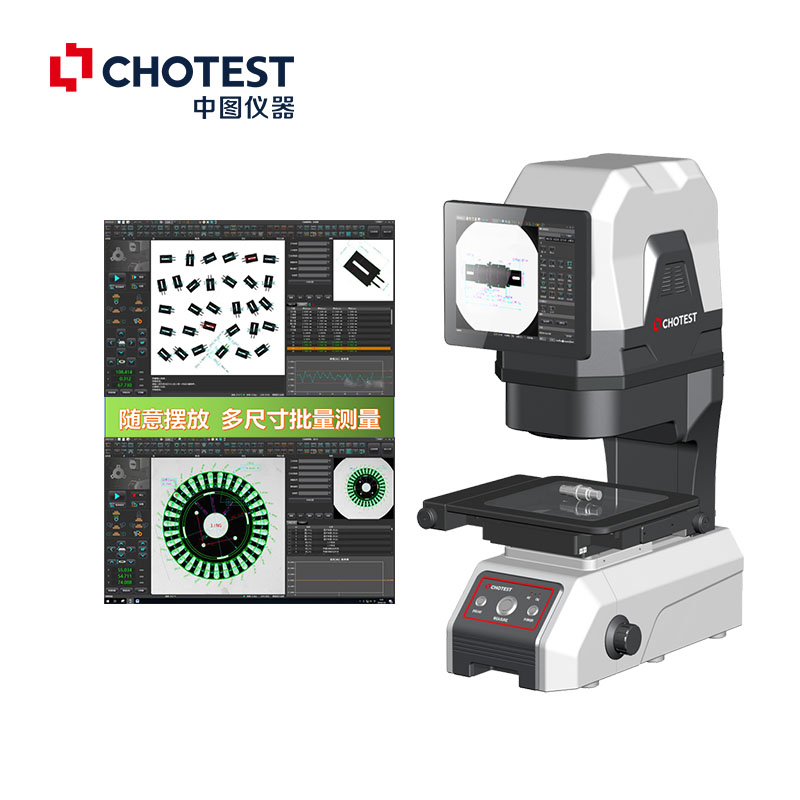

中圖儀器VX8000一鍵式快速二維尺寸影像測量儀將遠心鏡頭結合高分辨率工業相機，一鍵測量二維平面尺寸測量，或是搭載光學非接觸式測頭實現高度尺寸、平面度等參數的精密快速測量。 VX8000更適用于要求批量測量或自動測量的應用場景。目前被廣泛應用于3C電子零件、精密五金配件及塑膠產品等常規尺寸的快速、批量測量，像一些精密螺絲、精密彈簧、齒輪、手機外殼、手機玻璃、精密五金配件等尺寸較小的產品及零部件需要批量測量時。測量功能 1.量測工具：掃描提取邊緣點、多段提取邊緣點、圓形提取邊緣點、橢圓提取、框選提取輪廓線、聚焦點、最近點等。 2.可測幾何量：點、線、圓（圓心坐標、半徑、直徑）、圓弧、中心、角度、距、線寬、孔位、孔徑、孔數、孔到孔的距離、孔到邊的距離、弧線中心到孔的距離、弧線中心到邊的距離、弧線高點到弧線高點的距離、交叉點到交叉點的距離等。 3.構建特征：交點、中心點、極值點、端點、兩點連線、平行線、垂線、切線、平分線、中心線、線段融合、半徑畫圓、三線內切圓、兩線半徑內切圓等。 4.形位公差：直線度、圓度、輪廓度、位置度、平面度、對稱度、垂直度、同心度、平行度等形位公差評定。 5.坐標系：儀器坐標系、點線、兩點 X、兩線等工件坐標系；圖像配準坐標系；可平移、旋轉、手工調整坐標系。 6.快速工具：R角、水平節距、圓周節距、篩網、槽孔、輪廓比對、彈簧、O型圈等特殊工具快速測量。 7.支持公差批量設置、比例等級劃分、顏色自定義管理。產品優勢一鍵閃測，批量更快 1.任意擺放產品，無需夾具定位，儀器自動識別，自動匹配模板，一鍵測量。 2.多可同時測量1024個部位。 3.支持CAD圖紙導入，一鍵自動匹配測量。 4、CNC模式下，可快速精確地進行批量測量。計算精準，穩定可靠 1.高分辨率鏡頭和2000萬高像素工業相機，1%亞像素圖像處理，高精度算法分析。 2.自動對焦，排除人為測量操作干擾，且重復聚焦一致性高。 3.自動識別測量部位，每次都能獲得統一穩定的測量結果。操作簡單，輕松無憂 1.任何人都能很快上手，無需復雜培訓。 2.簡潔的操作界面，任何人都能輕松設定和測量。 3.測量現場立即評價測量尺寸偏差，一鍵生成統計分析、檢測結果報告等。功能豐富，自動報表 1.提供多達80種提取分析工具和多種專用測量工具。 2.自動輸出SPC分析報告。 3.具有強遠程數據輸出功能。一鍵式智能快速尺寸測量儀中圖儀器VX8000一鍵式快速二維尺寸影像測量儀將遠心鏡頭結合高分辨率工業相機，一鍵測量二維平面尺寸測量，或是搭載光學非接觸式測頭實現高度尺寸、平面度等參數的精密快速測量。在滿足產品測量精度的同時，對于操作人員要求也更低，并且軟件使用更加簡單便捷。大幅有效的提升了產品的檢測效率，更切合追求“快"、“準"、“穩"的現代化工業尺寸測量！
