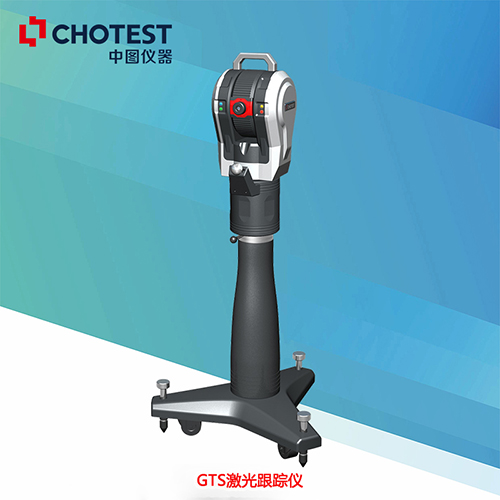

激光跟蹤儀系統由 PC、控制主機、跟蹤站、目標鏡等組成。GTS激光跟蹤儀大尺寸三維空間測量?jī)x器集合了精密機械技術、計算機及控制技術、激光干涉測距技術、光電探測技術、現代數值計算理論等技術于一體，能對空間運動目標進行跟蹤并實時測量目標的空間三維坐標。它具有高精度、效率高、實時跟蹤測量、安裝快捷、操作簡便等特點，適合于大尺寸工件配裝測量。

功能特點

1.集成化控制主機設計

CPU處理能力、緊湊型的控制主機內置于激光跟蹤頭，主機集成化的設計大大減少設備連接線纜和攜帶箱體數量，方便現場快速安裝。

2.目標球自動鎖定技術

目標鎖定相機在斷光時會在小范圍內自動搜索到目標球，完成斷光續接，自動鎖定目標球，全過程不需人為操作，提高測量效率。

3.一體化氣象站

一體化的環境氣象站自動監視及更新環境氣象參數，實時補償溫度、空氣壓力和濕度對激光在空氣中空氣折射率的影響，保證測量的準確性。

4.便攜性運輸

GTS激光跟蹤儀大尺寸三維空間測量?jī)x器集成化主機設計的激光跟蹤頭，集成式的配件運輸箱，使得整個運輸箱體系統體積小、重量輕，具有易用性佳，并且便于在不同的工作地點之間進行運輸。

5.密封防護設計

IP54防護等級，保證主機免受灰塵和其他污染物的進入，環境適用性強。

6.穩固三腳架

穩定、便捷的三角架和底盤設計確保穩定的地面測量條件，靈巧升降機構設計省力操作，穩固的三角支撐系統避免環境震動帶來的精度損失。

GTS激光跟蹤儀大尺寸三維空間測量?jī)x器通過目標鏡完成空間幾何元素測點信息的獲取，并通過三維數據分析軟件完成對空間幾何元素尺寸、尺寸公差與形位公差、空間曲面與曲線的分析計算工作。要用于百米大尺度空間三維坐標的精密測量，如在航空航天領域?qū)︼w機零部件及裝配精度的測量；在機床行業中對機床平面度、直線度、圓柱度等的測量；在汽車制造中對車型的在線測量等。
