中圖儀器CH系列光學影像測量儀全行程采用立柱式、龍門橋式的穩定結構，單軸的測量精度可達（1.8+L/200）um。數據輸出功能強，可根據客戶要求，定制化輸出數據報告模板，輸出SPC分析報告與統計圖表，支持TCP、Q-DAS等多種數據傳輸方式。

優勢

1.全行程覆蓋

CH系列全自動影像測量儀行程從200mm到1500mm，覆蓋影像測量全部行程，針對不同長度需求的產品實現全尺寸覆蓋測量。

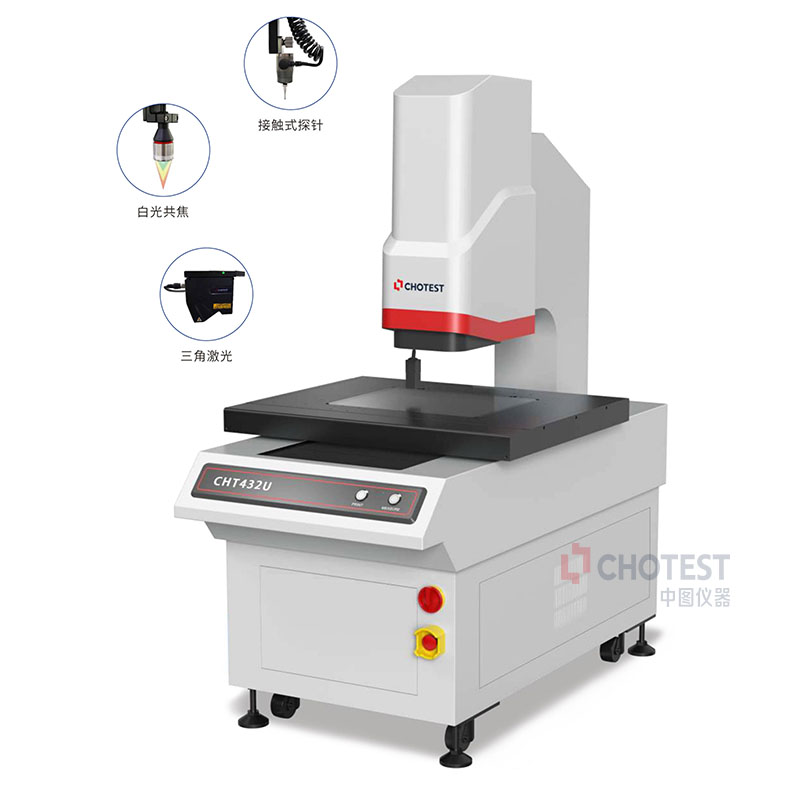

2.可隨意搭配多種復合傳感器

CH系列全自動影像測量儀可隨意搭配多種復合傳感器，真正的實現二維平面尺寸+高度尺寸一次性測量，也可隨意搭配常規的卡尺、高度計等檢測工具，一次測量后數據傳輸到定制報告模板中。

3.強大的影像聚焦系統

針對于產品微小的特征位置，全自動高精度變倍鏡頭搭配強大的智能對焦系統，可以輕松識別邊緣，快速定位產品輪廓特征，影像聚焦功能也能滿足現場產品尺寸高度、平面度的檢測需要。

CH系列光學影像測量儀采用大理石主體機臺和精密伺服控制系統，將傳統影像測量與激光測量技術相結合，可實現各種復雜零件的表面尺寸、輪廓、角度與位置、形位公差等精密測量。可用于機械、電子、模具、注塑、五金、橡膠、低壓電器、磁性材料、精密沖壓、接插件、連接器、端子、手機、家電、印刷電路板、鐘表、計量檢測等領域。

日常保養：

1、儀器應放在清潔干燥的室內(室溫20℃±2℃，濕度低于60%)，避免光學零件表面污損、金屬零件生銹、塵埃雜物落入運動導軌，影響儀器性能。

2、儀器使用完畢，工作面應隨時擦拭干凈，再罩上防塵套。

3、儀器的傳動機構及運動導軌、應定期上潤滑油，使機構運動順暢，保持良好的使用狀態。

4、工作臺玻璃及油漆表面臟了，可以用中性清潔劑與清水擦拭干凈。絕不能用有機溶劑擦拭油漆表面，否則，會使油漆表面失去光澤。

5、儀器LED光源使用壽命很長，但當有燈泡燒壞時，請通知專業人員為您更換。

6、儀器精密部件，如影像系統、工作臺、光學尺以及Z軸傳動機構等均需精密調校，所有調節螺絲與緊固螺絲均已固定，客戶請勿自行拆卸，如有問題請通知廠商解決。

7、軟件已對工作臺與光學尺的誤差進行了精確補償，請勿自行更改。否則，會產生錯誤的測量結果。

8、儀器所有電氣接插件、一般不要拔下，如已拔掉，則必須按標記正確插回并擰緊螺絲。不正確的接插、輕則影響儀器功能，重則可能損壞系統。
