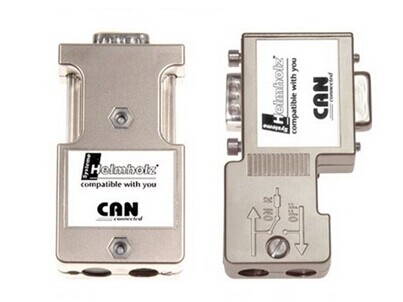

- CAN BUS總線連接器 德國Helmholz系統有限公司提供垂直進線和軸向進線的CAN Bus總線連接器，傳輸速率高達1Mbps。 CAN總線連接器用于CAN Bus總線，用來將CAN站點同電纜的連接，該連接器具有結構完善、安裝快速的特點，并內置終端電阻。總線連接器可直接插入到CAN站點的CAN接口（SUB-D型9針接口），總線電纜使用6路螺絲端子連接。 CAN總線連接器上設置的撥動開關可以連接或斷開終端電阻，將總線連接器設置為一個總線節點或總線終端來使用。撥動開關在總線連接器工作時也可同時操作。 當總線連接器作為一個總線節點時，撥動開關在“OFF”位置，終端電阻不被使用，傳入的總線和傳出的總線相互連接。當總線連接器作為一個總線終端時（在總線的第一個和最后一個站點），撥動開關在“ON”位置，終端電阻被接入總線。 CAN總線連接器可提供24V補充供電，并有90°垂直電纜進線和180°軸向電纜進線兩種接線方式可供選擇。 90°垂直電纜進線CAN總線連接器引腳分配： A1 = CAN 低 = Sub-D型接口第2位 B1 = CAN 高 = Sub-D型接口第7位 C1 = CAN 接地 = Sub-D型接口第3位 接地 = SUB-D型接口第6位 CAN V+ = SUB-D型接口第9位 180°軸向電纜進線CAN總線連接器引腳分配： A1 = CAN 低 = Sub-D型接口第2位 B1 = CAN 高 = Sub-D型接口第7位 C1 = CAN 接地 = Sub-D型接口第3位 金屬層屏蔽外殼 提供24V補充供電（僅限90°） 緊湊設計沒有松散部件 90°和180°電纜進線 集成終端電阻 產品描述 產品型號 CAN總線連接器90°電纜進線，不帶額外接口 700-690-1BA12 CAN總線連接器90°電纜進線，帶額外接口 700-690-1BB12 CAN總線連接器180°軸向電纜進線 700-690-0CA12 技術參數 型號：700-690-1BB12 型號：700-690-1BA12 型號：700-690-0CA12 附帶連接插口 有 沒有 沒有 尺寸 （D×W×H mm） 700-690-1BA12，700-690-1BB12 700-690-0CA12 65×48×16 68×35×17 重量 約 40g 終端電阻 集成連接帶滑動開關 終端電阻120 Ω 傳輸速率 最大 1 Mbps 接口 CAN Bus總線站點 9針SUB-D型接頭 連接電纜直徑 最大 8.0 mm CAN Bus總線電纜 0.5平方毫米銅導線 環境溫度 儲運溫度 相對濕度 最大 0℃…+60℃ -25℃…+75℃ 75% at +25℃ 防護等級 IP 20
