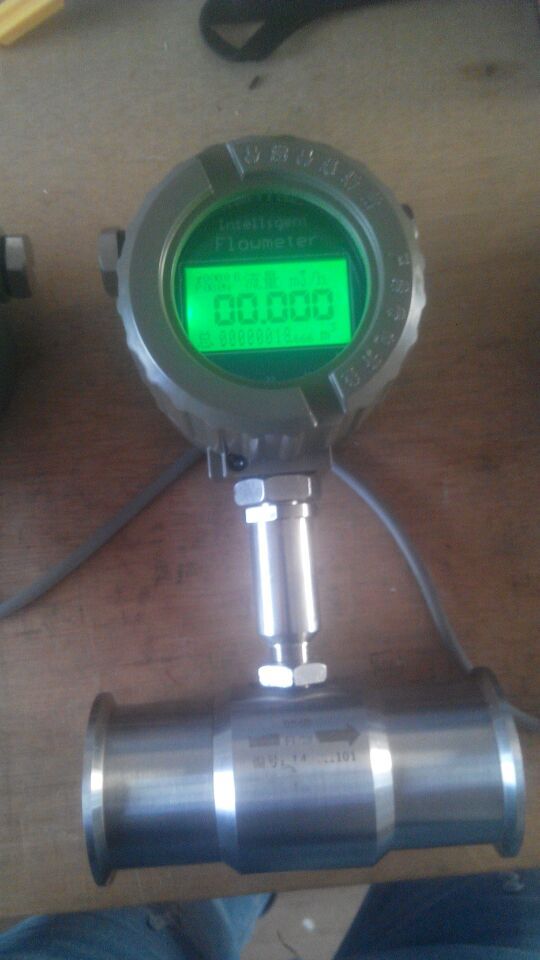

大量供應渦輪流量計

這真不是您需要的產品？
品　　牌：
迪川

直接提問 | 回首頁搜
出廠價：
1980 元/臺

主要規格：
DN4

用　　途：
測量流量

型號：LWGY 品牌：迪川儀表儀表材質：不銹鋼,精度： ±1%R、±0.5%R,重復性： 0.05%～0.2% 防爆等級：非防爆產品,信號輸出：脈沖信號, 產品介紹及應用 LWGY系列渦輪流量傳感器（以下簡稱傳感器）基于力矩平衡原理，屬于速度式流量儀表。傳感器具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點，廣泛用于石油、化工、冶金、供水、造紙等行業是流量計量和節能的理想儀表。詳細資料一、概述 LWGY系列渦輪流量傳感器是吸取了國內外流量儀表先進技術經過優化設計，具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計，廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質，工作溫度下運動粘度小于5×10-6m2/s的液體，對于運動粘度大于5×10-6m2/s的液體，可對流量計進行實液標定后使用。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等，是流量計量和節能的理想儀表。該類渦輪流量產品本身不具備現場顯示功能，僅將流量信號以脈沖的形式遠傳輸出。儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。二、產品特點 1.高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R； 2.重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到極高的精確度，在貿易結算中是優先選用的流量計； 3.輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強； 4.可獲得很高的頻率信號（3-4kHz），信號分辨力強； 5.范圍度寬，中大口徑可達1:20，小口徑為1:10； 6.結構緊湊輕巧，安裝維護方便，流通能力大； 7.適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表； 8.專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等； 9.可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。三、基本參數與技術性能 1.技術性能：表1 儀表口徑及連接方式 4、6、10、15、20、25、32、40采用螺紋連接（15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接精度等級 ±1%R、±0.5%R 量程比 1:10；1:15；1:20 儀表材質 304不銹鋼、316（L）不銹鋼等被測介質溫度（℃） -20～＋120℃ 環境條件溫度－10～+55℃，相對濕度5%～90%，大氣壓力86～106Kpa 輸出信號脈沖頻率信號，低電平≤0.8V 高電平≥8V 供電電源 +12VDC 、+24VDC（可選）信號傳輸線 STVPV3×0.3（三線制）傳輸距離 ≤1000m 信號線接口豪斯曼接頭防爆等級非防爆產品防護等級 IP65 四、儀表選型表3 型號說明 LWGY─ □ /□ /□ /□ /□ /□ /□ 公稱通徑 4 4mm，標準量程0.04～0.25m3/h，寬量程為0.04～0.4m3/h 6 6mm，標準量程0.1～0.6m3/h，寬量輪為0.06～0.6m3/h 10 10mm，標準量程0.2～1.2m3/h，寬量程為0.15～1.5m3/h 15 15mm，標準量程0.6～6m3/h寬量程為0.4～8m3/h 20 20mm，標準量程0.8～8m3/h，寬量程為0.4～8m3/h 25 25mm，標準量程1～10m3/h，寬量程為0.5～10m3/h 32 32mm，標準量程1.5～15m3/h，寬量程為0.8～15m3/h 40 40mm，標準量程2～20m3/h，寬量程為1～20m3/h 50 50mm，標準量程4～40m3/h，寬量程為2～40m3/h 65 65mm，標準量程7～70m3/h，寬量程為4～70m3/h 80 80mm，標準量程10～100m3/h，寬量程為5～100m3/h 100 100mm，標準量程20～200m3/h，寬量程為10～200m3/h 125 125mm，標準量程25～250m3/h，寬量程為13～250m3/h 150 150mm，標準量程30～300m3/h，寬量程為15～300m3/h 200 200mm，標準量程80～800m3/h，寬量程為40～800m3/h 類型 N +12V供電，脈沖輸出，高電平≥8V低電平≤0.8V 精度等級 05 精度0.5級 10 精度1.0級渦輪類型 W 寬量程渦輪 S 標準渦輪材質 S 304不銹鋼 L 316（L）不銹鋼防爆 N 無標記，為非防爆型壓力等級 N 常規（參照表2） H(x) 高壓（參照表2）注：DN15～DN40常規為螺紋連接，如希望采用法蘭連接，請在“公稱通徑”后加“（FL）” 例如，選用一臺法蘭連接式非防爆型渦輪流量計測量水，需要脈沖信號輸出，管道為DN40，要求精度0.5級，304不銹鋼材質，儀表耐壓16MPa測量范圍為標準量程，其產品型號應為：LWGY-40(FL) /05/S/S/N/H16
