風向360變送器

這真不是您需要的產品？
品　　牌：
建大仁科

直接提問 | 回首頁搜
出廠價：
1

主要規格：

用　　途：
測量風向（360度）

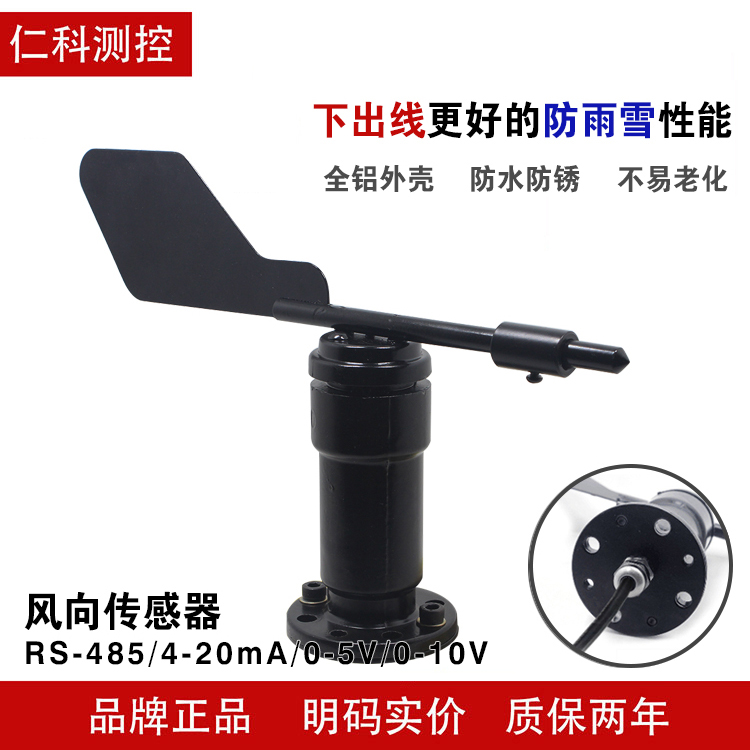

1. 產品介紹 1.1 產品概述 RS-FXJT--*風向變送器，外形小巧輕便，便于攜帶和組裝，全新的設計理念可以有效獲得風向信息，殼體采用聚碳酸酯復合材料，具有良好的防腐、防侵蝕等特點，抗暴曬，抗沖擊強度高，同時配合內部順滑的軸承系統，確保了信息采集的精確性，并以傳統模擬量信號（4-20mA、0-10V、0-5V）進行數據輸出。被廣泛應用于溫室、環境保護、氣象站、船舶、碼頭、養殖等環境的風向測量。 1.2 功能特點 ?量程：0~359.9度 ?防電磁干擾處理 ?采用高性能進口軸承，轉動阻力小，測量精確 ?聚碳酸酯外殼，機械強度大，硬度高，耐腐蝕、長期使用于室外 ?設備結構及重量經過精心設計及分配，轉動慣量小，響應靈敏 ?可同時適用于四線制與三線制接法。 1.3 主要技術指標直流供電（默認） 10~30V DC 最大功耗電流輸出 1.2W 電壓輸出 1.2W 變送器電路工作溫度 -20℃~+60℃，0%RH~80%RH 測量范圍 0~359.9度動態響應時間 ≤0.5s 輸出信號電流輸出 4~20mA 電壓輸出 0~5V/0~10V 負載能力電壓輸出輸出電阻≤250Ω 電流輸出 ≤600Ω 2. 產品選型 RS- 仁碩公司代號 FXJT- 聚碳酸酯風向變送器 I20- -360 4～20 mA電流輸出 V05- -360 0～5V電壓輸出 V10- -360 0～10V電壓輸出 3. 設備安裝說明 3.1 設備安裝前檢查 ■變送器設備1臺 ■安裝螺絲4個 ■12V/1A電源1臺（選配） ■合格證、保修卡、接線說明等 3.2 接線 3.2.1: 電源接線寬電壓10~30V直流電源輸入。針對0-10V輸出型設備只能用24V供電。 3.2.2: 輸出接口接線同時適應三線制與四線制。 3.2.3: 電氣接線線色說明電源棕色電源正黑色電源負輸出藍色風向信號正綠色風向信號負 3.3接線方式舉例四線制接法示意圖三線制接法示意圖 3.4安裝方式采用法蘭安裝，螺紋法蘭連接使風向傳感器下部管件牢牢固定在法蘭盤上，底盤?80mm，在?68mm的圓周上開四個均?4.5mm的安裝孔，使用螺栓將其緊緊固定在支架上，使整套儀器，保持在最佳水平度，保證風向數據的準確性，法蘭連接使用方便，能夠承受較大的壓力。 3.5注意事項 1.用戶不得自行拆卸，更不能觸碰傳感器芯體，以免造成產品的損壞。 2.盡量遠離大功率干擾設備，以免造成測量的不準確，如變頻器、電機等，安裝、拆卸變送器時必須先斷開電源，變送器內有水進入可導致不可逆轉變化。 3.防止化學試劑、油、粉塵等直接侵害傳感器，勿在結露、極限溫度環境下長期使用、嚴防冷熱沖擊 4. 計算方法 4-20mA輸出對照表 0-10V輸出對照表 0-5V輸出對照表輸出值（mA）對應角度值輸出值（V）對應角度值輸出值（V）對應角度值 ≈4 0度 ≈0 0度 ≈0 0度 ≈20 359.9度 ≈10 359.9度 ≈5 359.9度量程0~360，以0-10V輸出為例，當輸出信號為5V時，計算當前風向。風向量程的跨度為360，用10V電壓信號來表達，360/10V=36/V，即電壓每變化1V對應風向變化36度.測量值5V-0V=5V。5V*36/V=180度。則當前風向為180度。 5. 常見問題及解決辦法故障現象：無輸出或輸出錯誤可能的原因： 1)量程對應錯誤導致PLC計算錯誤，量程請查閱第一部分的技術指標。 2)接線方式不對或者接線順序錯誤。 3)供電電壓不對（針對0-10V型均為24V供電）。 4)變送器與采集器之間距離過長，造成信號紊亂。 5) PLC采集口損壞。 6)設備損壞。 6. 聯系方式濟南仁碩電子科技有限公司地址：山東省濟南市高新區鳳岐路2886號郵編：250101 電話：（86）0531-58720832 傳真：（86）0531-67805165 網址：www.jnrsmcu.com 云平臺地址：www.0531yun.cn 7. 文檔歷史 V1.0 文檔建立。 V2.0 文檔更新。 8. 外形尺寸詳情請咨詢畢女士：電話微信同步 17686837293
