知用電子EMI測試接收機5080

這真不是您需要的產品？
品　　牌：
知用電子

直接提問 | 回首頁搜
出廠價：
1 元/臺

主要規格：

用　　途：
測試接收機

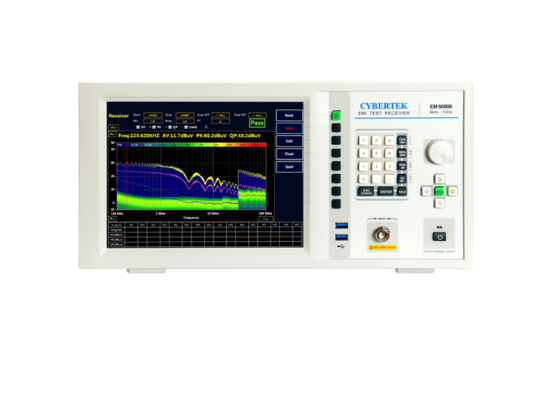

知用電子EMI測試接收機5080 EM5080 系列接收機是全數字化預認證級時域接收機，完全符合 CISPR16-1-1 標準。采用實時分析技術平臺，利用強大的 PC 平臺超算能力對寬帶信號進行實時高速 FFT 分析計算，實時帶寬高達 10MHz，能夠以極快的速度進行電磁騷擾測量，M5080 系列采用時域掃描比傳統的逐點掃描接收機快 500 倍以上，過去需要幾個小時的騷擾測量現在僅需幾秒鐘即可極速完成，在產品的開發和產品認證期間可以節省大量的時間和成本，而且該系列產品也保留了傳統接收機的步進掃描方式，給用戶更多的選擇；同時具有實時頻譜分析功能；采用 10.4 英寸高清大屏幕顯示，清晰的結構化菜單，非常方便使用；采用 Windows10 操作系統，易于升級維護；數字時域接收機具有掃描速度快，精度高和穩定性好等優點。接收機模式快速操作步驟 ① Scan 掃描測試設置和測試按“Receiver” 進入接收機模式。（開機默認進入接收機模式）。設置“起始頻率”，“終止頻率”，“掃描模式下單點測量時間”，“終測模式下單點測量時間”以及“裕量”。（設置方法可參考表 4）選擇測試標準。按下“MENU”按鍵，顯示菜單欄，使用鼠標選擇“Set”----“Limit”----“Select Limit”，選擇所需標準并確定。如需添加新標準可參考”如何繪制標準曲線”。選擇補償曲線。實際的應用中，在被測信號接入到接收機之前通常會有 LISN，天線，CDN，限幅器，衰減器以及線纜等儀器設備，所以必須進行相關損耗補償，可通過添加補償曲線進行修正。如果沒有所需的補償值可手動繪制補償曲線，具體方法參考“如何繪制補償曲線”。按 “Scan” 開始掃描。就可以得到被測曲線。如下圖所示： ② 對掃描結果進行編輯分析在接收機主菜單下，點擊“Edit”按鍵，進入掃描曲線編輯界面，如下圖： ③ Final 終測選擇“Final” 按鍵，接收機會對表格中的點進行終測，測量 PK，AV,QP 值，測量時間在Final MT 中設置。如果沒有超標點或者手動添加的測試點，Final 終測是無效的。注意：終測時請不要關閉被測設備。 ④生成報告按 “MENU” 彈出主菜單。使用鼠標選擇 File----Report----Report Set。可以設值相關的產品信息，如下圖：選擇“Make Report”，會自動生成 PDF 形式的報告。可以保存到主機或者通過 USB 接口存儲到 U 盤中。也可點擊接收機模式下的主菜單中的快捷鍵“Report”直接生成報告。另外也可以生成 word 版的報告（前提是主機需要安裝 WPS 或者word），點擊 Advanced——Advancedoption 中報告文件格式選擇 Docx，點擊 Save 后，下次開機啟動自動生成 word 版測試報告。繪制新的標準曲線按 “MENU” 進入主菜單。鼠標選擇 Set--- Limit---Add Limit，進入增添標準界面。下面以國標 GB 9254-2008/CISPR 22: 2006 信息技術設備的無線電騷擾限值和測量方法（即EN55022 標準）為例，分別添加 QP 線和 AV 線。該標準給出的 B 級傳導限值如下： ①繪制 QP 曲線 Limit Name 填入標準名稱“EN55022”，單位選擇 dBuV，X 軸選擇 log。點選“QP”。在 Freq 輸入相應頻率， Amplitude 輸入限值，然后選擇 Add ，也可以 Delete 刪除，或者Reset 全部清空。在上方的表格處會實時顯示繪制的曲線。 Save 即可。 ②繪制 AV 曲線繪制 AV 曲線與繪制 QP 曲線方法相同。繪制完 AV 曲線點 Save,然后 Exit 曲線標準繪制完畢。注意：同一個標準情況下，AV,QP 曲線的 Limit Name 命名一致，這樣調用時直接調出兩條限值線。 ③繪制 PK 曲線繪制 PK 曲線與繪制 QP 曲線方法相同。繪制完 PK 曲線點 Save。然后 Exit 曲線標準繪制完畢。例如汽車電子 GB18655CISPR 25 L3 標準中有需要繪制 AV,QP,PK 三條曲線的。繪制和調用補償曲線 ①繪制補償曲線按“MENU”進入主菜單。鼠標選擇 Set---Compensate。進入補償編輯界面。以本公司的人工電源網絡 EM5040B 為例。由于內置 10dB 衰減器，所以實際的測試結果要補償10dB。在 Freq 輸入相應頻率，Factor 輸入補償值 10，然后選擇 Add，即可添加。也可以 Delete刪除或者 Reset 全部清空。Filename 空白處命名補償曲線“LISN-COMP”點擊 Save 或者 SaveTo Default（保存到默認，會自動調用默認曲線)。 ②調用補償曲線調用補償曲線時點擊“Set-Compensation Antenna-Select”，選擇所需的補償曲線。然后點選“Use Compensation”程序將應用當前補償曲線，并在表格上顯示補償的值。點擊 OK 確認。保存功能保存類型有四種分別是： all（保存當前掃描數據與配置）方便用戶下次直接調用之前保存的配置（包括頻率，限制線，補償，測試曲線等數據）和兩種曲線的對比。 cfg（保存當前掃描配置）方便用戶直接調用之前的掃描配置，不需要重新設置。 bmp（圖片的形式保存數據）。 txt（記事本的形式保存數據）。隱藏數據表格點擊菜單 View----Show Table，實現隱藏和顯示數據列表，隱藏表格可以顯示更大的圖形顯示界面，如下圖所示：點擊菜單 View----Compare 后，顯示圖片對比界面，調用兩個.all 文件實現圖片對比。實現兩個圖片中 AV,QP,PK 曲線對比，拖動紅線可以對比兩個圖上 AV,QP,PK 的差值.注：第一張圖片默認當前掃描的曲線，且所有相關設置按照第一張圖片文件為基準。掃描模式設置點擊菜單 Advanced----Scan Control 后，彈出掃描模式對話框。掃描模式有三種模式可供選擇：單次掃描：點擊 Scan，只掃描一次后結束，在掃描過程中可以通過 Stop 按鍵停止掃描。連續掃描：點擊 Scan，執行連續掃描操作，并覆蓋之前掃描的數據，通過 Stop 按鍵停止掃描。最大值保持掃描：點擊 Scan，會執行連續掃描操作，并保持最大值顯示，通過 Stop 按鍵停止掃描。注：在掃描過程中，不得進行相關的參數設置，可以在停止掃描后進行相關設置。掃描頻段設置點擊菜單 Advanced----Time Domain Scan Mode Scan Table(時域掃描) 或者 Stepped Frequency Scan Mode Scan Table(步進式掃描)后，彈出掃描頻段設置對話框。用戶可以根據自身的需要選擇時域掃描與步進式掃描來設置掃描頻段，例如汽車電子中用時域掃描電壓法測試傳導騷擾的頻段分為 6 段。用戶可根據標準設置好掃描頻段與掃描時間，如下圖所示：高級選項的設置介紹點擊 Advanced——Advanced option FFT Overlap：測試瞬態信號時，應該減小 FFT 重疊時間，增加時間分辨率，抓住超短時間事件。 Spot speed up：測試瞬態信號時，應該關閉。 Mark Peak：標記峰值。 Tooltips：顯示鼠標位置頻率值提示。 Lock Final Test Frequency：頻率值鎖定（在鎖定終測頻率功能介紹中有詳細介紹）。 Report File Format：默認生成報告的格式，有 PDF 和 word。 Default Lang：默認設置生成報告的語言。中英文切換點擊 Other 后，用戶可以根據需求選擇切換中英文版本。曲線放大功能點擊鼠標到視圖，用戶可以根據自己的需要選擇放大的頻段。用戶放大到下圖，如果還不夠清晰可以繼續放大。備注：用戶可以在雙擊鼠標在，屏幕下方添加自己需要的頻點。（不支持在放大模式雙擊）鎖定終測頻率在菜單欄中點擊 Advanced——Advanced option，將 Lock Final Test Frequency 選項勾上，點擊OK，回到主界面的超標點的頻率那一欄顯示紅色，說明設置成功，然后添加自己需要的測試頻點。(在接收機掃描到 PK 值和 AV 值后，如果客戶需要一直關注的峰值點的頻率對應的 PK,AV,QP 值，可以鎖定頻率點,在下次終測時，可以固定掃描自己需要的頻點。) 設置鎖定終測頻率的的快捷方式：雙擊主界面的左下角的 Freq（Hz），顯示紅色設置成功，然后增加自己需要的測試頻率點，最后掃描測試。特點全數字化預認證級時域接收機。包含了 EMI 測試接收機和實時頻譜分析儀。 FFT 時域掃描以極高速度測量電磁干擾。帶寬可高達 10MHz 的實時頻譜分析。符合 CISPR 16-1-1 版要求，含所有符合 CISPR 標準的分辨率帶寬。預選器并集合 20dB 前置放大器。清晰的 10.4 吋大液晶屏和結構化菜單，容易操作。
