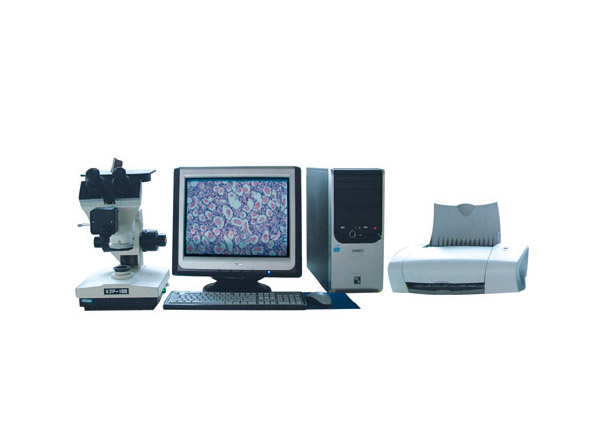

BY-100金相圖像分析儀

這真不是您需要的產品？
品　　牌：

直接提問 | 回首頁搜
出廠價：
0

主要規格：

用　　途：

BY-100型金相圖像分析儀簡介：一、用途：金相顯微鏡鏡主要用于鑒別和分析金屬內部結構組織，它是金屬學研究材料金相組織結構的重要儀器：鑄造、冶煉、熱處理后材料金相組織的研究；原材料的檢驗或材料處理后的分析等均應使用本儀器。也是電子、光纖、紡織、印刷及微顆粒、粉末等行業研究表面形態的有效手段，是科研、教學、生產的企事業單位的常規必備設備。二、規格： 1 、目鏡筒：倒置式三目鏡筒鏡筒傾角： 30度眼瞳調節范圍： 53- -75mm 目鏡屈光度可調 2 、平場目鏡： 10 倍物鏡： 10 、 20 、 40 、倍放大倍數： 1000 倍選購件：平場目鏡： 16 倍或分劃目鏡： 16 倍總放大倍數： 1600 倍 3 、機械筒長： 160mm 4 帶限位和松緊調節裝置的同軸粗微動調焦系統 升降： 30mm , 微動格值： 0.002mm 5 、同軸調節的雙層機械移動載物臺 規格： 200 × 152mm 移動范圍： 15 × 15mm 6 、載物臺孔徑：ф 10mm ；ф 20mm 7 、濾色片：黃、藍、綠 8 、照明系統：柯勒照明 6V/20W 鹵素?zé)?亮度可調 電源： 220V/50H Z 或 110V/60H Z 9 、攝影裝置、相機（或數碼）；圖像攝配鏡、彩色攝像頭、圖像捕捉卡、數字?jǐn)z像頭CCD、金相自動分析軟件（jx2010）,聯想商用電腦，品牌打印機等；三、成套性： 1、儀器主機（三目鏡筒） 1 套 2、10 倍目鏡 2 只，12.5 倍目鏡 2 只，10倍刻度目鏡 1只； 3、物鏡： 10 、 20 、 40 倍各 1 只 4 、濾色片：黃、藍、綠各 1 片 5 、 6V/20W 鹵素?zé)?1 只 6 、燈箱 1 套 7、CCD，2010金相分析軟件，電腦，打印機 等實際操作示例： l 晶粒度評級（模塊【74】黑白相面積及晶粒度評級 ） l 非金屬夾雜評級(模塊【 2】非金屬夾雜物顯微評定) l 球墨鑄鐵_球化分級_石墨大小分級（模塊【20】【21】） l 計算孔度的大小和分布（模塊【24】） l 球墨鑄鐵__鐵素體和珠光體數量分級（模塊【23】含石墨、滲碳體百分比） l 球墨鑄鐵金相＿球化分級：連續評級5個視場（模塊【020】） l 金屬平均晶粒度＿金屬平均晶粒度測定方法（模塊【001】） l 球墨鑄鐵多圖多模塊評級：球化分級＆石墨大小＆基體組織(模塊【250】) l 灰鑄鐵多圖多模塊評級：石墨分布＆石墨長度＆基體組織＆共晶團 l 多項組織分析（SS2006-02）（模塊【273】） l 變形鋁及鋁合金制品顯微組織檢驗方法_晶粒度評級（模塊【349】）一、系統軟件簡介㈠基本功能：《金相檢驗軟件系統》是為從事金相檢驗的單位或個人專門開發的一套計算機軟件系統，它的基本原理是：用視頻采集卡或數碼相機等硬件設備，采集到金相顯微鏡中的金相圖片，再對該圖片進行處理和分析，得到相關檢驗結果。該軟件的主要功能如下： ⒈ 自動評級：本軟件以檢驗標準為依據，開發出了百余個類別兩百余種軟件功能模塊，用戶可根據需要，選擇檢驗項目，在本軟件的幫助下，完成檢驗工作。目前本系統的軟件模塊清單見附件。本軟件模塊的評級方式有以下三種：自動評級：軟件可自動得出最終分析結果；輔助評級：軟件可得出和分析結果有一定聯系的參數；比較評級：將采集下來的試樣圖像和標準圖庫進行比較，人工作出結果判斷。 ⒉ 新建報告：可按用戶需求制作報告文檔的錄入界面、軟件可自動生成電子報告文檔，并提供報告的保存和打印功能。 ⒊ 打開報告：打開并瀏覽已經保存的報告文件。 ⒋ 幾何測量：本軟件提供了“直線”、“矩形”、“圓”、“多邊形”、“角度”等多種測量工具及測量方法，可完成長度、面積、角度等測量工作。 ⒌ 查看圖庫：用戶可選擇查看本軟件收錄的所有金相圖譜，本軟件金相圖譜由用戶提供原始資料，由我方錄入。 ⒍ 定倍打印：可一次裝入多副圖片，并可對其進行圖像處理，設置說明文字和打印版面，進而生成一份適合各種行業特殊要求的報告文件。 ⒎ 脫機拼圖　　將多張圖片拼接在一起(要求具體見圖像拼接),圖像拼接有“自動”和“手動”兩種方式，如采用“自動”方式，則被拼接圖像需要有重合部分； ⒏ 動態測量　在DirectX支持的采集卡和攝像頭的視頻影像上進行測量！無需將圖片采集過后，可以直接在畫面上進行實時、動態的測量，與靜態測量相比較，增加了方便性和實用性！㈡系統組成：整個軟件系統由如下部分組成： ⒈軟件程序（光盤）； ⒉加密狗：客戶需事先選擇加密狗類型（并口型或者USB型）； ⒊文字資料：《使用說明書》（光盤上有WORD文檔）；㈢硬件運行環境： ⒈電腦推薦配置： ⑴CPU：奔騰4型，主頻2.8G以上； ⑵內存：1G及以上（否則安裝時會出錯）； ⑶硬盤：C盤可用空間2G以上，軟件（推薦）安裝在C盤； ⑷顯示卡：可提供3D加速的AGP顯示卡、可達到真彩色； ⒉視頻采集卡：本軟件支持多種視頻采集卡，用戶可在“功能選擇”菜單中選擇相應的采集卡。 ⒊CCD攝像頭或者數碼相機：分辨率達到450線及以上的CCD攝像頭以及數碼相機均可。㈣軟件運行環境： WINDOWS XP SP2(32bit)。㈤售后服務：我公司將為用戶提供以下售后服務項目： ⒈技術咨詢； ⒉軟件的修改和升級； ⒊報告文件按客戶要求制作；
