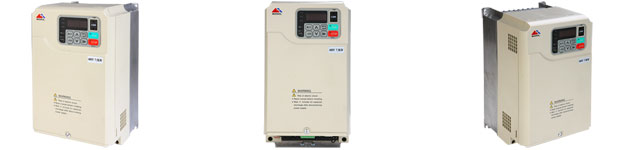

產品概要 IMS-GL3不但可以控制傳統電機中使用的異步電機（IM），還可控制新型電梯中的主流電機－同步電機。其卓越的“功能與性能”，實現了電梯的“舒適乘坐”，同時，其優越的“使用便利性”，使得調試和維護工作簡單易行，具備變頻器必備的所有條件。IMS-GL3在擴充機能的同時，追求高效運行，為設備的節能做出了貢獻。 產品特點 可驅動永磁同步和異步感應電機。 適應性強，可配套多種主機：梯速0.25m/s~2.5m/s，載重400KG~8000KG；各品牌的無齒永磁同步主機；渦輪蝸桿主機；皮帶主機；行星齒輪永磁同步主機。 多種編碼器可用：12V電壓/OC輸出增量式編碼器；5V線驅動ABZUVW型增量式編碼器；1V P-P正余弦編碼器；旋轉變壓器；ENDAT、HIPERFACE、BISS型編碼器。 多種速度控制方式：端子組合輸入多段速控制；0~10V、±10V、0~20mA及4~20mA模擬輸入控制；通訊給定（422/485 MODBUS以及CAN）。 稱重預補償功能：0~10V、±10V模擬信號及稱重信號開關信號可選；空載、重載兩點式調整，容易調試。 無齒永磁同步主機無須起動補償：無齒永磁同步主機配套正余弦編碼器時無須稱重補償 后備電源運行：低至AC220V可運行，適用于UPS供電輕載方向運行模式；DC48V~96V儲電池運行模式。 RS-422/485通信功能（MEMOBUS/Modbus協議）為標準配置：安裝通信選購卡后，即可支持主要的現場網絡。可很方便地連接上位電腦與PLC，實現生產設備的集中管理并節省接線。 產品規格 IMS-GL3系列驅動器電源等級為400V級。適用電機容量為5.5～55KW（共10機種）。 400V級機種容量的規格 型號IMS-GL3-□ 45P5 47P5 4011 4015 4018 4022 4030 4037 4045 4055 驅動器容量代碼 45P5 47P5 4011 4015 4018 4022 4030 4037 4045 4055 最大適用電機功(KW) 5.5 7.5 11 15 18.5 22 30 37 45 55 輸出功率(KVA) 11 14 21 26 31 37 50 61 74 98 額定輸出電流(A) 14 18 27 34 41 48 65 80 97 128 制動電阻的選擇 (W) 800 1000 1500 2000 4000 6000 9600 12800 16000 20000 (Ω) 100 75 50 40 32 20 16 13.6 11 9 最小適配電阻值 39 39 26 26 20 20 13 10 10 7 電源 額定電壓·額定頻率 三相350、380、400、420V 50/60Hz 容許電壓變動 +10%，-15% 容許頻率變動 ±5% 斷路器的選擇(A) 20 30 50 60 75 100 100 150 150 200 接觸器的選擇(A) 20 20 30 50 50 50 80 100 100 160 濾波器的選擇 (A) 15 20 30 40 50 80 100 120 160 180 (mH) 1.42 1.06 0.7 0.53 0.42 0.26 0.24 0.18 0.16 0.12
