ZFZL-III直流系統接地故探測儀

這真不是您需要的產品？
品　　牌：
西安中峰

直接提問 | 回首頁搜
出廠價：
12000 元/臺

主要規格：
250*180*150

用　　途：
用于在不斷電情況下，查找發電廠、變電站直流系統接地點的準確位置

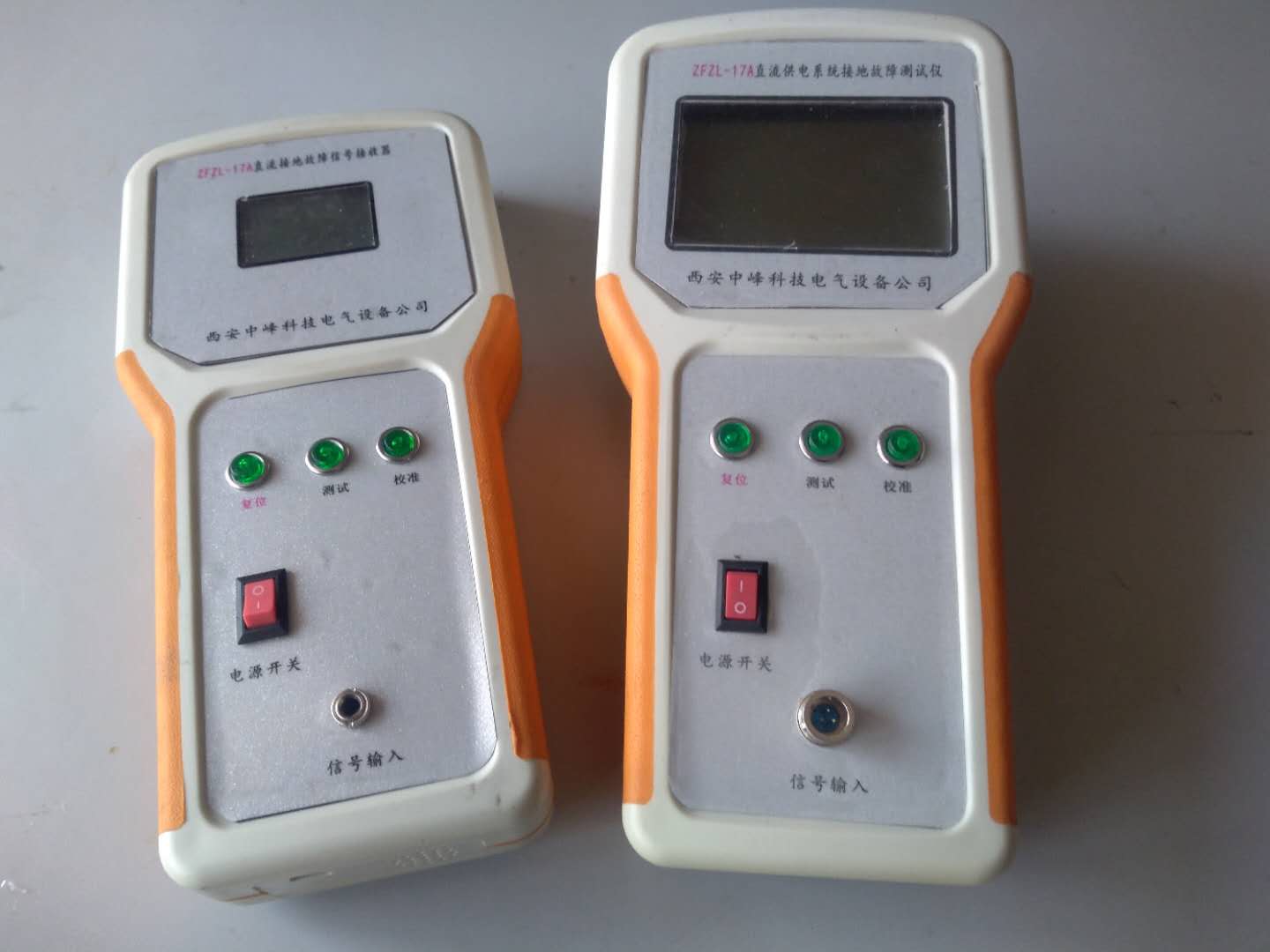

一．原理及概述直流系統接地故障，從接地性質、接地發生的原因表現形式上來看，總體來說大致有以下幾種情況：電阻性接地、有源接地、由分布電容引起的容性假接地、非線性電阻接地、受負荷電流干擾的接地、由平衡橋引起的接地故障。通常出現最多便是電阻性接地故障。但無論那種形式的接地，都有需要及時排除，保證系統的穩定運行。 ZFZL-V直流系統接地故障探測儀用于在不斷電情況下，查找發電廠、變電站直流系統接地點的準確位置。該儀器在原理上引入一種全新的探測方法----波形分析法，其主要特點和優點: 檢測靈敏度高，排查系統分布電容能力強，不斷電查找，不影響系統正常運行，抗干擾能力強,安全可靠等。波形分析法，就是利用在直流母線與地之間，加入一種特定的周期性電壓信號，通過卡鉗式探頭探測各支路電流，分析、計算電流信號基波與諧波的相位及相位差，進而判斷是否存在接地故障及接地故障點。儀器測試出容性電流和阻性電流排除電容的影響。二. 裝置的構成: 本裝置由信號發生器,信號接收器和信號采集器(卡鉗)三部分組成.在查找直流系統故障時,三者須同時配合使用. A：信號發生器的原理: 本信號發生器采用全新的數字技術,因而具有信號穩定的特點，該信號發生器由單片機，A/D轉換電路，信號放大濾波電路,功率放大及隔直電路,輸出反饋及保護等部分組成,其實現原理圖如下: 三、技術指標 1。信號發生器輸出信號頻率：10-30Hz 信號空載輸出電壓：0-20V±5% 信號電壓幅值誤差：<5% 信號短路輸出電流:≤50mA 輸出口抗沖擊能力：400V直流沖擊電源電壓：AC220V±10% 電壓頻率：50Hz±5% 最大功率：20W；輸入保險：1A 2、信號接收器，信號電流檢測靈敏度：0.5mA 儀器結構 1. 整機構成信號發生器、信號接收器、卡鉗、信號輸出引線電源線、鋁合金箱。２２２．信號發生器(見下圖) 【電源輸入】:信號發生器工作時需要外接AC220V電源,該電源插座下部方框內有一保險絲(200mA). 【電源開關】:開機時將開關按下，松開即可。【信號輸出】：信號輸出口，使用時插入輸出引線，通過其輸出信號。信號發生器的接入：信號輸出引線插入信號發生器,紅夾夾母線，黑夾接地線。確定信號發生器正確接好后，打開信號發生器電源開關。調頻和調幅改變輸出信號參數：信號頻率一般調到15HZ 根據直流系統接地故障的情況，將信號發生器接到靠近蓄電池輸出端的母線和地線上。已檢測到有接地但回路走向較遠的支路,為提高檢測精度,可把信號發生器接在離故障區域，更近的支路始端的直流保險出口處,或回路下面的直流小母線上.檢測時,應使信號發生器始終接在直流支路的電源端，而故障檢測器和鉗表始終在直流支路的負荷端進行檢測。【液晶屏】：點陣式液晶顯示器. 【電源開關】：開機時將開關按下, 【卡鉗插座】：信號輸入插座.本儀器附有卡鉗，帶有對應的插頭，將卡鉗插頭插入卡鉗插座,卡鉗鉗住母線,進行接地故障的查找。信號接收器的使用：設值鍵改變電流大小，按確認或選擇鍵測試用卡鉗分別鉗在與故障母線相聯的各個主回路上，并分別看液晶顯示器顯示情況。當液晶顯示器顯示一定數值大于設定值監測儀蜂鳴器響，便可確定故障出現在此主回路上，然后再用卡鉗分別測與故障主回路相聯的各分支路，通過液晶顯示器狀態確定故障支路，依次類推，用同樣的方法便可找到最終的故障支路。檢測出接地支路后，對具體接地故障點進行定位檢測。用戶在檢測時，可以采取二分法進行故障區域的檢測定位。在每次檢測后，故障區域均按二分取點方式進行下一次的檢測定位，以便迅速地檢測出具體的接地故障點。假設在A處檢測時有接地狀況，在B處檢測時沒有接地狀況，就可以判斷接地故障點在A-B之間。同時可根據饋線電纜走向和設備連接情況，對故障支路的各個饋線入口分別進行檢測，找出故障支路，進一步將故障定位。本儀器可用所配卡鉗可用來測量母線上的電流饋線上的電流，其靈敏度極高。由于其靈敏度高,在手拿卡鉗抖動時,可能因磁通變化而造成故障檢測儀顯示數據不穩定。因此，測量時應盡量拿穩卡鉗或鉗住饋線后松開手,讓它固定,直到測量到穩定的數據為止。 5、信號輸出引線【信號輸出引線】:信號發生器信號輸出線.紅色引線接故障母線，黑色引線接地，紅色插頭插入信號發生器的"L"端。信號引線示意圖如下：五、注意事項 由于裝置是精密儀器，在運輸使用和存放時要小心輕放，各部件要防止摔、跌等強烈震動。保證使用的高精度，信號源應加在故障母線和地上。本儀器鉗型卡鉗只能卡直流回路不能卡交流回路。當各個支路都無明顯接地時，應注意接地點是否在供電部分。例如蓄電池、充電機等部位。在檢測過程中,鉗表和故障檢測器不用時請關閉電源，以延長電池的使用時間。由于鉗表的靈敏度很高，檢測時不要用手握鉗表，應讓鉗表處于靜止?fàn)顟B(tài)，以免影響檢測準確度。附錄1: 直流接地故障檢測示意圖簡 要使用方法 1,將信號發生器接入系統母線. 紅色線接"母線"(紅夾);黑色線接"地"(黑夾); 2,打開信號發生器電源開關. 3,把卡鉗插頭插入信號接收器輸入插孔. 4,打開信號接收器電源開關. 5,用卡鉗鉗住要測的回路.
