SCR脫硝氨逃逸監測分析儀系統（高溫抽取激光)

這真不是您需要的產品？
品　　牌：
SINZEN（新澤儀器）

直接提問 | 回首頁搜
出廠價：
0

主要規格：
標準

用　　途：
環保

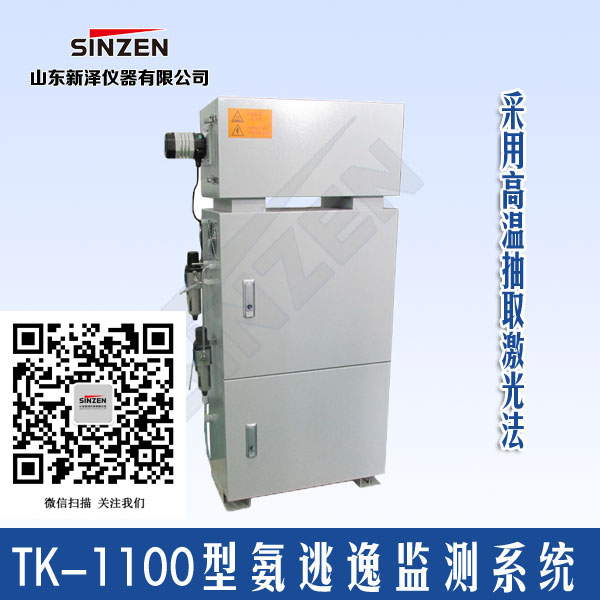

TK-1100,污染源在線監測系統,氨逃逸,激光氨逃逸,脫硝氨逃逸,脫硝分析儀,煙氣分析系統,氨逃逸監測系統,SCR氨逃逸,NH3分析儀,逃逸氨分析儀, 氨逃逸系統,氨逃逸分析儀,氨逃逸率分析儀,水泥窯sncr氨逃逸,scr脫硝氨逃逸,sncr氨逃逸,激光氨逃逸,激光nh3分析儀,氨逃逸監測,氨逃逸激光,氨逃逸激光分析儀,氨逃逸監測儀,氨逃逸監測系統,激光氨逃逸分析儀,激光氨逃逸分析系統,氨逃逸設備,sncr脫硝氨逃逸率,脫硝氨逃逸激光分析系統,激光逃逸氨系統,脫硝氨逃逸分析儀,氨逃逸儀器產品圖片：產品介紹：品牌: SINZEN（新澤儀器）型號:TK-1100型廠家:山東新澤儀器有限公司一、產品概述（煙氣氨逃逸監測分析儀系統（高溫抽取激光)） ? ? 脫硝氨逃逸一體化在線監測系統（TK-1100型）是由我公司榮譽出品，本系統包括預處理系統、氣體分析儀和數據處理與顯示三大部分。本系統取樣方式為在位式高溫伴熱抽取。本系統基本原理是基于紫外差分吸收光譜（DOAS）技術及可調諧半導體激光吸收光譜（TDLAS）技術；紫外差分吸收光譜技術原理為，同種氣體在不同光譜波段有不同的吸收，不同氣體在同一光譜波段的吸收疊加作用，通過對連續光譜做算法分析，可同時測量多種氣體，有效避免各組分相互干擾；激光光譜氣體分析技術已經廣泛應用到對于靈敏度、響應時間、背景氣體免干擾等有較高要求的各種氣體監測領域。 ? ? 本公司生產的脫硝氨逃逸一體化在線監測系統（TK-1100型）耐用且易于安裝，特別適用于眾多環保及工業過程氣體排放監測，包括燃煤發電廠、鋁廠、鋼鐵廠、冶煉廠、垃圾發電站、水泥廠和化工廠等。二、氨逃逸形成及危害 2.1 氨逃逸的形成 ? ?在大規模燃燒礦物燃料的領域，例如燃煤發電廠，都安裝了前燃（pre-combustion)或后燃（post combustion）NOX 控制技術的脫硝裝置，后燃NOX 控制技術可以是選擇性催化還原法(SCR) 也可以是選擇性非催化還原法(SNCR)，但是無論應用哪種方法，基本原理都是一樣的，即都是通過往反應器內注入氨與氮氧化物發生反應，產生水和N2。注入的氨可以直接以NH3 的形式，也可以先通過尿素分解釋放得到NH3 再注入的形式，無論何種形式，控制好氨的注入總量和氨在反應區的空間分布便可以最大化的降低NOX 排放。 ? ? 氨注入的過少，就會降低還原轉化效率，氨注入的過量，不但不能減少NOX 排放，反而因為過量的氨導致NH3 逃逸出反應區，逃逸的NH3 會與工藝流程中產生的硫酸鹽發生反應生成硫酸銨鹽，且主要都是重硫酸銨鹽。銨鹽會在鍋爐尾部煙道下游固體部件表面上沉淀，例如沉淀在空氣預熱器扇面上，會造成嚴重的設備腐蝕，并因此帶來昂貴的維護費用。在反應區注入的氨分布情況與NO和NO2 的分布不匹配時也會出現氨逃逸現象，高氨量逃逸的情況伴隨著NOX 轉化效率降低是一種非常糟糕的現象和很嚴重的問題。 ?2.2氨逃逸的危害（1）逃逸掉的氨氣造成資金的浪費，環境污染；（2）氨逃逸將腐蝕催化劑模塊，造成催化劑失活（即失效）和堵塞，大大縮短催化劑壽命；（3）逃逸的氨氣，會與空氣中的SO3生成硫酸氨鹽（具有腐蝕性和粘結性）使位于脫銷下游的空預器蓄熱原件堵塞與腐蝕；（4）過量的逃逸氨會被飛灰吸收，導致加氣塊（灰磚）無法銷售；三、規格與技術參數　指標測量范圍 0-10.0ppm，0-50.0ppm?可根據用戶需求設定響應時間 <20s 線性誤差 <1%F.S 零點漂移可忽略重復性 1%F.S 標定出廠時已標定，無需定期標定輸入和輸出信號模擬量輸出 4-20mA電流環，750ΩMax，隔離報警輸出濃度超限、溫度異常、系統故障均報警繼電器輸出 2路（可擴展），觸點負載24V，2A 通訊接口 RS485，雙端隔離工作條件環境溫度 (-20)～50℃ 保護等級 IP54 工作電壓 200V-240VAC，50Hz 電源功耗 ≤3000W 預熱時間 1小時伴熱溫度 180℃～240℃ ? 采樣流量 2～20L/min（可根據用戶需求定制）尺寸機柜 1000×1200×600mm（默認尺寸）四、氨逃逸系統流路簡介 ? ? 本系統的流路主要由測量流路、反吹流路、標定流路及渦旋制冷流路組成，具體流路示意圖如下： ? ? 系統進入測量狀態后，電動執行機構帶動兩通球閥切換到采樣氣路，在引流泵的作用下，被測氣體經由探頭桿、，兩通球閥、二級過濾器進入NH3模塊，NH3模塊利用吸收技術（TDLAS）對氣體進行分析，得到NH3的濃度（高溫熱濕法），最后排空。 ? ? 系統定時會進入校準狀態進行自動調零，此時兩通球閥切換到校準氣路，校準電磁閥打開，在引流泵的作用下，環境空氣經過濾器、校準電磁閥后進入氣體室，對氣體室中殘留的被測氣體進行吹掃，吹掃干凈后，對NH3進行一次調零；系統定時會進入反吹狀態對采樣探頭進行反吹，此時兩通球閥切換到反吹氣路，反吹電磁閥打開，系統自動控制反吹電磁閥開或關，實現對探頭過濾器的反吹。五、氨逃逸系統取樣及機箱取樣探頭 ? ? 裝置是具有電加熱伴熱功能，能自行加熱并實施溫控的采樣裝置。該裝置適用于高溫、高粉塵濃度的SCR/SNCR裝置入口和出口樣氣的連續采集。示意圖如下： ?結構：裝置由取樣管、探頭法蘭、取樣法蘭管、濾芯、反吹氣罐、反吹電磁閥、探頭保溫罩等組成。機箱規格：本系統集成于機箱，具體尺寸如下圖： ??脫硝工藝簡介 ? ?氮氧化物(NOx)是大氣污染的主要成分之一，我國氮氧化物的排放量中70%來自于煤炭的直接燃燒，而電力工業、煉鐵工業、燒結工業、水泥工業又是我國的燃煤大戶，是NOx排放的主要來源之一。近年來，我國氮氧化物排放量隨著能源消費的快速增長而迅速上升。統計數據顯示，2007年我國火電廠排放的氮氧化物總量已增至840萬噸。據專家預測，若不控制，2020年我國氮氧化物排放總量將達到1452萬噸。環保部門表示，“十二五”期間，氮氧化物總量控制將在全國范圍內實行，并提交全國人大常委會批準作為“十二五”一項新的減排目標，電力、鋼廠、水泥廠將帶頭實施脫硝環保政策。 ???? 煙氣脫硝技術是我國控制氮氧化物排放的主要方法之一。目前，國內外應用較多且工藝成熟的選擇性催化還原法（SCR）和選擇性非催化還原法（SNCR）煙氣脫硝，均需要向煙氣中噴入還原劑氨，使煙氣中的氮氧化物還原成氮。為了保證氮氧化物充分反應并避免氨過量造成新的污染，需要對NH3逃逸進行實時監測分析，以達到還原劑氨注入量的最優化，提高脫硝效率。監測脫硝前后氨的含量是實施控制NH3逃逸的有效依據，從而避免造成對下游設備的腐蝕和破壞。氨逃逸檢測的意義逃逸掉的氨氣造成資金的浪費，環境污染；氨逃逸將腐蝕催化劑模塊，造成催化劑失活（即失效）和堵塞，大大縮短催化劑壽命；逃逸的氨氣，會與煙氣中的SO3生成硫酸氨鹽（具有腐蝕性和粘結性）使位于脫硝下游的空氣預熱器蓄熱原件堵塞與腐蝕；過量的逃逸氨會被飛灰吸收，導致細灰（灰磚）無法銷售；根據中華人民共和國國家環境保護標準?HJ?562-2010《火電廠煙氣脫硝工程技術規范選擇性催化還原法》8.2.2條款的規定：“反應器出口煙氣連續檢測裝置至少應包含以下測量項目： NOx?濃度（以?NO2?計）、煙氣含氧量、?氨逃逸濃度?！? 因此為保證鍋爐及脫硝系統設備的安全、穩定運行，對脫硝系統出口的氨逃逸濃度進行連續、準確的測是十分必要的。? 分析系統在環保排放及工藝工程應用點位置 SCR工藝：火電發電廠的催化劑的出口（預熱器的入口）火電廠環保尾氣排放口化工廠催化劑的出口輪船鍋爐尾氣催化劑出口 SNCR工藝：火電發電廠省煤氣出口（預熱器的入口）水泥廠尾氣排放出口水泥廠預熱器CI出口化工廠催化劑的出口鋼鐵廠燒結尾氣出口同時適用于其他行業噴氨脫硝應用場合山東新澤儀器有限公司官網：http://www.sdxzyq.com 地址：山東濟南槐蔭區吳家堡東趙157號聯系電話：0531-80990966 聯系人：仝西戰 24小時電話：18888368283 傳真：0531-80990966-808 E-mail：xinzeyiqi@163.com 編號：201605060001
