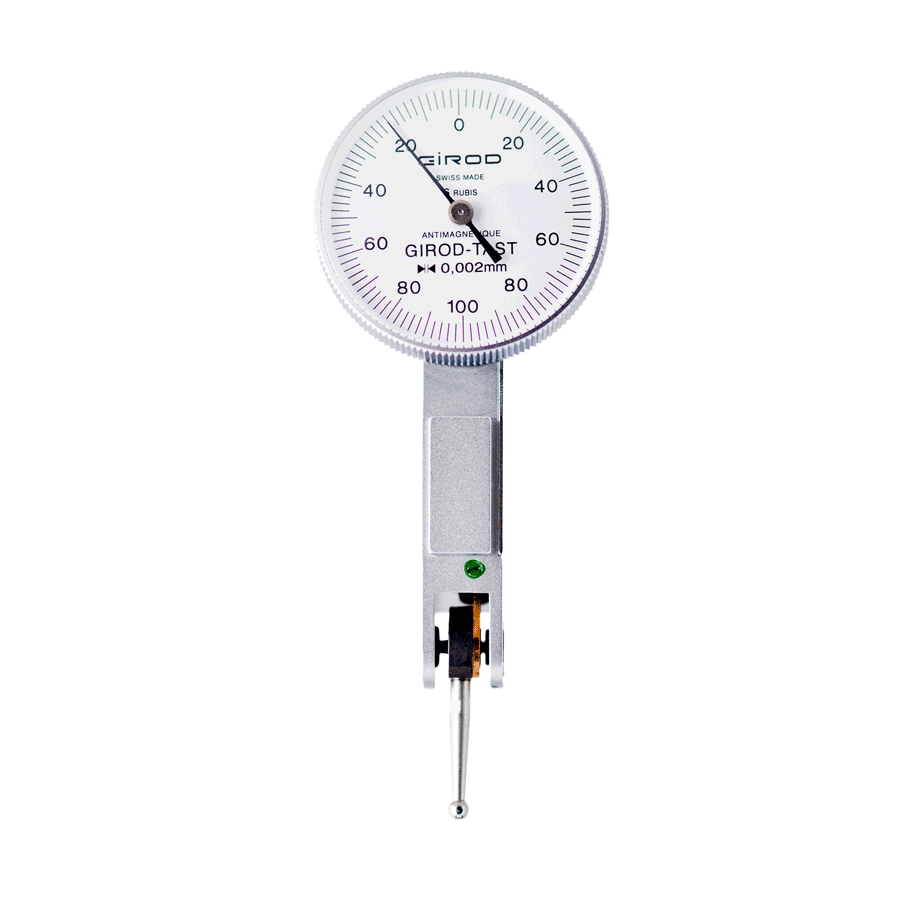

瑞士girodtast千分表小表盤GT-1253

這真不是您需要的產品？
品　　牌：
瑞士girod

直接提問 | 回首頁搜
出廠價：
850

主要規格：
GT-1253

用　　途：
精度測量

杠桿千分尺由測微頭和指示計組成，測微頭就是一般的千分尺，指標計由一套杠桿齒輪放大機構、指針和刻度盤組成。杠桿千分表的工作原理是活動砧座3在彈簧的作用下向右頂住被測零件，當被測零件的尺寸變小時，活動砧座3使杠桿2作順時針轉動，通過杠桿12（與扇形齒輪8是一體）、傳動小齒輪9及同軸的指針11同時作逆時針轉動，顯示量值。游絲10在傳動過程中始終消除整個傳動鏈之間的間隙。指標計的放大倍數這650倍，零件尺寸細微的變化可以測量出來，故杠桿千分尺可以測量零件幾何形狀的偏差，如圓度、錐度。按按鈕5，通過杠桿6、桿7推活動砧座3向左移動，讓出空間使被測工件進出千分尺測量位置時，不會發生摩擦、劃傷。這比旋轉微分筒要快得多，測量效率高。進行絕對測量前校正千分尺零位，進行相對測量可以調節兩個公差指針13，只要指針在公差指針范圍內即為合格. 瑞士GIROD-TAST杠桿千分表是普遍適用于車間及計量室使用，特別適合于在平板上作比較量測，例如測形位公差及軸向或徑向跳動，被被廣泛應用于機械、模具及五金、塑料、電子及半導體制造業，以“高”、“精”、“準”享譽于業界。它具有以下的優點：雙向檢測在運動中自動反向；連續順時針轉動指針，減少了讀書誤差；不受磁場影響； 7個紅寶石軸承；測量頭杠桿用滾珠軸承支持，可轉動240度；非常低的測量力；金屬結構、出色的緊固；整體外殼，帶三個燕尾安裝塊。瑞士GIROD-TAST杠桿千分表讀數：0.002，范圍：0.2，表徑：38.2，表針長：12 ，它的型號有標準型，側面型，垂直型。標準型側面型垂直型讀書范圍表徑指針長刻度 GT1252 GT1292 GT1272 0.01 0.8 28.4 12 0-40-0 GT1452 GT1492 GT1472 0.01 0.8 38.2 12 0-40-0 GT1253 GT1293 GT1273 0.002 0.2 28.4 12 0-100-0 GT1453 GT1493 GT1473 0.002 0.2 38.2 12 0-100-0 GT1453SP ---- ---- 0.001 0.2 38.2 12 0-100-0 GT1456 ---- ---- 0.001 0.14 38.2 12 0-100-0 GT1254 GT1294 GT1274 0.01 0.5 28.4 36 0-25-0 GT1454 GT1497 GT1474 0.01 0.5 38.2 36 0-25-0
