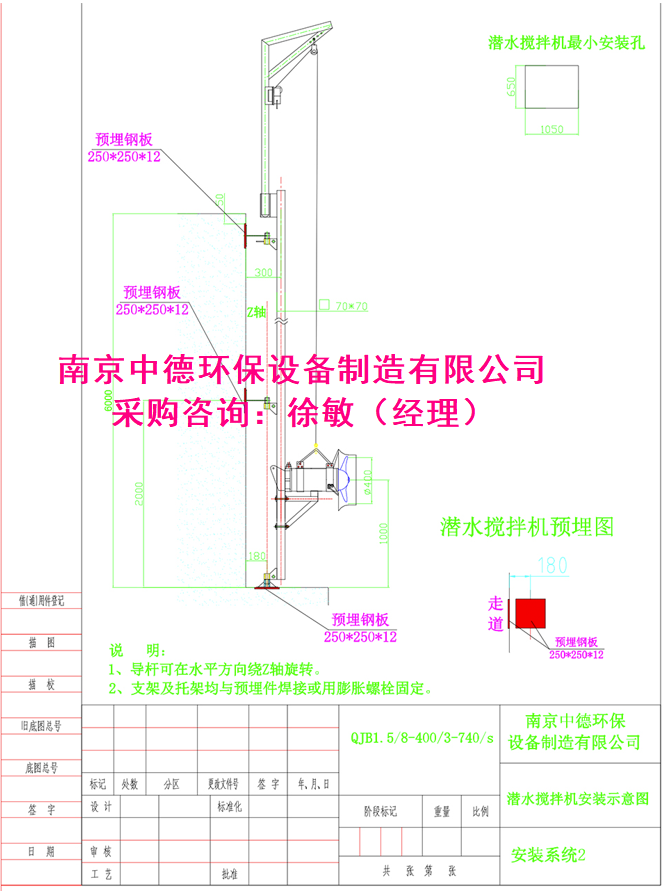

- 一、用途： QJB型潛水攪拌機可分為混合攪拌和低速推流兩大系列。 混合系列攪拌機適用于污水處理廠和工業流程中攪拌含有懸浮物的液體； 低速推流系列攪拌機適用于工業和城市污水處理廠曝氣池，其產生低切向流的強力水流，可用于循環及硝化、脫氮和除磷階段創建水流等。 二、適用范圍： 攪拌機適用于各種水處理工藝和工業流程需要保持固、液二相或固、液、氣三相介質均勻混合反應的場所。 QJB(T)型潛水攪拌機 ■污水（廢水）/活性污泥的混合 ■控制濃縮污泥分離 ■酸、堿中和及PH值調整工藝 ■防止顆粒在池壁和池底的凝結和沉淀 ■提高傳熱系統的效率 ■其它需要保持二相或三相不離分的場所 潛水攪拌機可在下列條件下正常連續運行 *高介質溫度不超過40℃； *介質的PH值在5-9； *介質密度不超過1150Kg/m3; *長期潛水運行，潛水深度，般不超過20M。 三、性能特點 1 結構緊湊、操作維修簡單、安裝檢修方便、使用壽命長； 2 葉輪具有的水力設計結構，工作效率高，后掠式葉片具有自潔功能，可防雜物纏繞、堵塞； 3 與曝氣系統混合使用可使能耗大幅度降低，充氧量明顯提高，有效防止沉淀； 4 電機繞組絕緣等級F級，防護等級為IP68，在污水廠的曝氣系統中配合使用，可使系統能耗大大降低，且充氧量明顯提高，能有效的防止沉淀。根據工藝要求，直聯式潛水攪拌可配用導流罩。 5 兩道機械密封；選用軸承和電機防凝露裝置，使電機的工作更可靠； 6 混合攪拌系列產品選用多級電機，采用直聯式結構，能耗低，效率高；葉輪通過精鑄或沖壓成型，精度高，推力大，外型美觀流暢，結構緊湊. 四、型號表示方法： 五、QJB型潛水攪拌結構特點： 混合攪拌系列產品，用多極電機，采用直聯式結構，能耗低，效率高；葉輪通過精鑄或沖壓成型，精度高，推力大，外型美觀流暢，結構緊湊。 低速推流系列產品采用擺線針輪減速機，配備功率小，轉速低，葉輪直徑大，服務面積廣。葉輪由聚胺脂材料和鋁合金鑄成，強度高，耐腐蝕性強，除了具有攪拌的功能外還能外還兼有推流和創建水流的作用。 潛水攪拌機的電機繞組為F級絕緣，防護等級為IP68。在污水廠的曝氣系統中配合使用，可使系統能耗大大降低，且充氧量明顯提高，能有效的防止沉淀。根據工藝要求，直聯式潛水攪拌可配用導流罩。 六、結構圖： 七、性能參數： 八、QJB型潛水攪拌機】選型注意事項： ◎運用目的； ◎池型及尺寸，包括水深； ◎攪拌介質的特性，包括粘度、密度、溫度、及固體物含量等。 九、【QJB型潛水攪拌機】安裝示意圖： 安裝系統Ⅰ 安裝系統Ⅱ 十、【QJB型潛水攪拌機】安裝系統： 潛水攪拌機的安裝系統可在無需排出池中污水的情況下，能快速安裝和拆卸潛水攪拌機。 當池深H＜4米時建議采用安裝系統Ⅰ。潛水攪拌機的潛水深度可以根據需要進行垂直方向的調節，而且在水平面內可繞導桿旋轉的大角度為±60°起吊系統底座、支撐架和下托架與池的有關聯接面均采用膨脹螺栓固定，無需預留孔。 當池深H＞4米時建議采用安裝系統Ⅱ，需在池底做，混凝土基礎（或鋼結構底座）。起吊系統底座、鋼繩固定架和導向底座與池的有關聯接面均采用膨脹螺栓固定，無需預留孔。安裝系統Ⅱ用導向鋼繩替代導桿，具有運輸方便、現場安裝簡單等特點。該系統從根本上避免了由于運輸引起導桿彎曲、變形有而影響正常使用的情況，并有效改善了池深過深情況下，由于導桿的安裝誤差而導致的無法正常起吊等現象。在有懸臂池頂（如圖）的安裝條件下更顯得操作方便可靠。 客戶定貨時，請提供池深H及池型圖，以便廠方加工時確定導桿或導向鋼絲的尺寸。安裝系統的材質采用不銹鋼（或碳鋼）制造。安裝系統中除導桿或導向鋼絲、起吊底座外，多臺攪拌機可共用，套起吊裝置（用戶有特殊要錄除外）。 十一、【QJB型潛水攪拌機】安裝注意事項： ◎導桿或導向鋼絲應與水平垂直，可采用鉛錘校正； ◎吊鉤在起吊潛水攪拌機時，葉輪端較水平面上應上仰5°-10° ◎通過起吊裝置上的鏈條的調節，使得潛水攪拌機沿導桿或導向鋼絲滑下過程中，起吊鉤和潛水攪拌機的起吊重心處于同，垂直線上。 十二、車間圖： 現場安裝圖： 南京中德環保設備制造有限公司 采購咨詢：18913960189徐敏（經理）025-57530868 【備注】本件商品已標的是臨時價格僅供參考，具體價格為議價，根據材質及口徑尺寸大小而定，具體價格您可以咨詢我們，以實時報價為準，因此報價只做參考之用
